5.3 Instalación eléctrica del ET 200pro
Aislamiento galvánico
En la instalación eléctrica del ET 200pro hay aislamiento galvánico entre:
● Alimentación de electrónica/sensores 1L+: aislada galvánicamente de PROFIBUS
DP/PROFINET IO, 2L+ (tensión de alimentación de carga) y el bus de fondo
● Alimentación de carga 2L+: aislada galvánicamente de los demás circuitos,
● Interfaz PROFIBUS DP/PROFINET IO: aislada galvánicamente de los demás circuitos,
● Bus de fondo: aislado galvánicamente de los demás circuitos.
Configuración del ET 200pro con módulo de conexión CM IM DP Directo

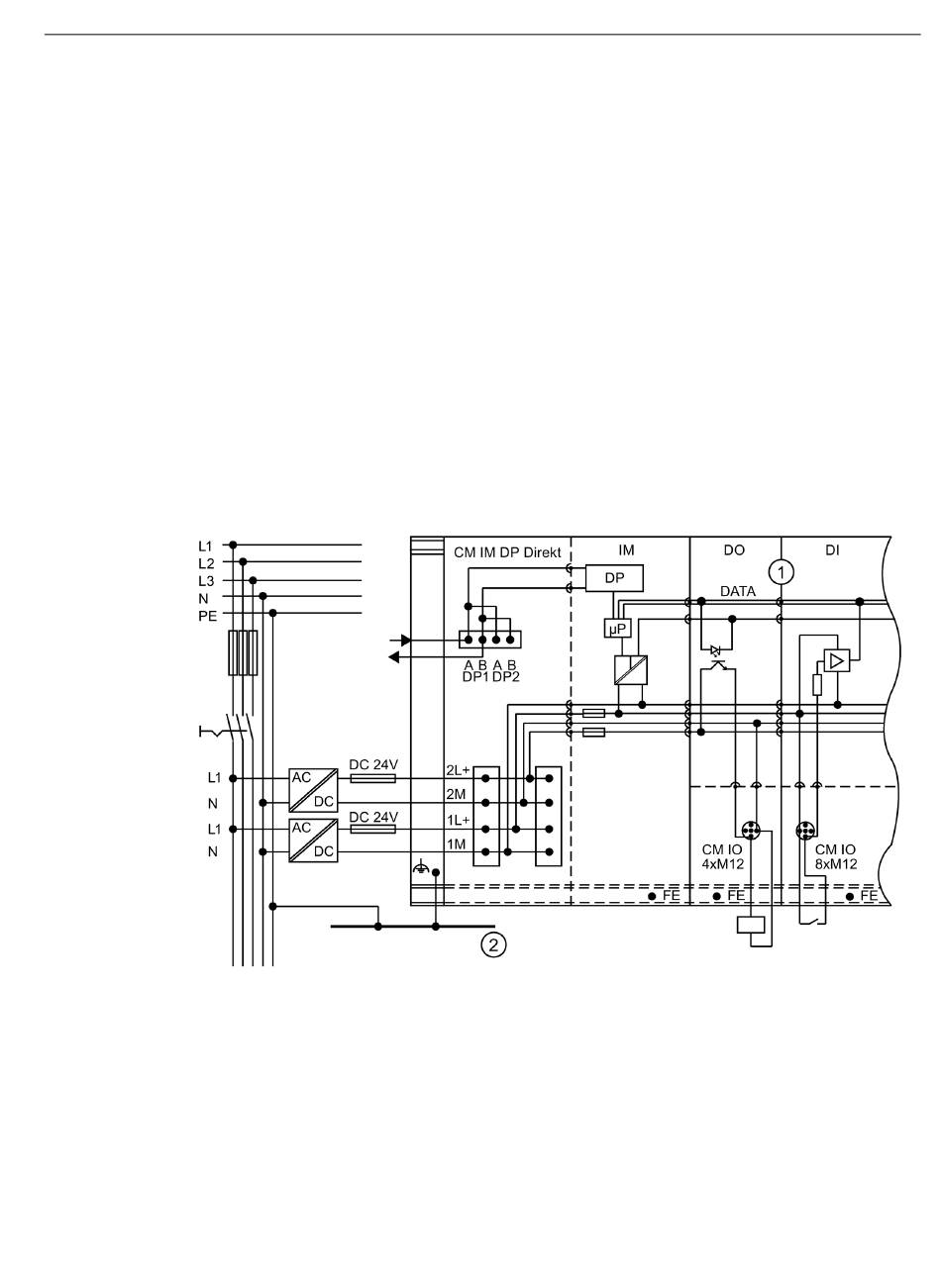

La figura siguiente muestra las relaciones de potencial de una configuración ET 200pro con
el módulo de conexión CM IM DP Directo en el módulo de interfaz IM 154-1 DP, IM 154-2
DP High Feature.
①
②
Figura 5-1
Sistema de periferia descentralizada ET 200pro
Instrucciones de servicio, 03/2018, A5E00335546-AM
Bus de fondo
Conductor común de tierra
Configuración del ET 200pro con módulo de conexión CM IM DP Directo
5.3 Instalación eléctrica del ET 200pro
Conexión
