2.4 Fijar punto de referencia con los
palpadores 3D
Introducción
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
n
Fijar el punto de referencia en un eje cualquiera con PALPAR POS
n
Fijar una esquina como punto de referencia con PALPAR P
n
Fijar punto central del círculo como punto de referencia con
PALPAR CC

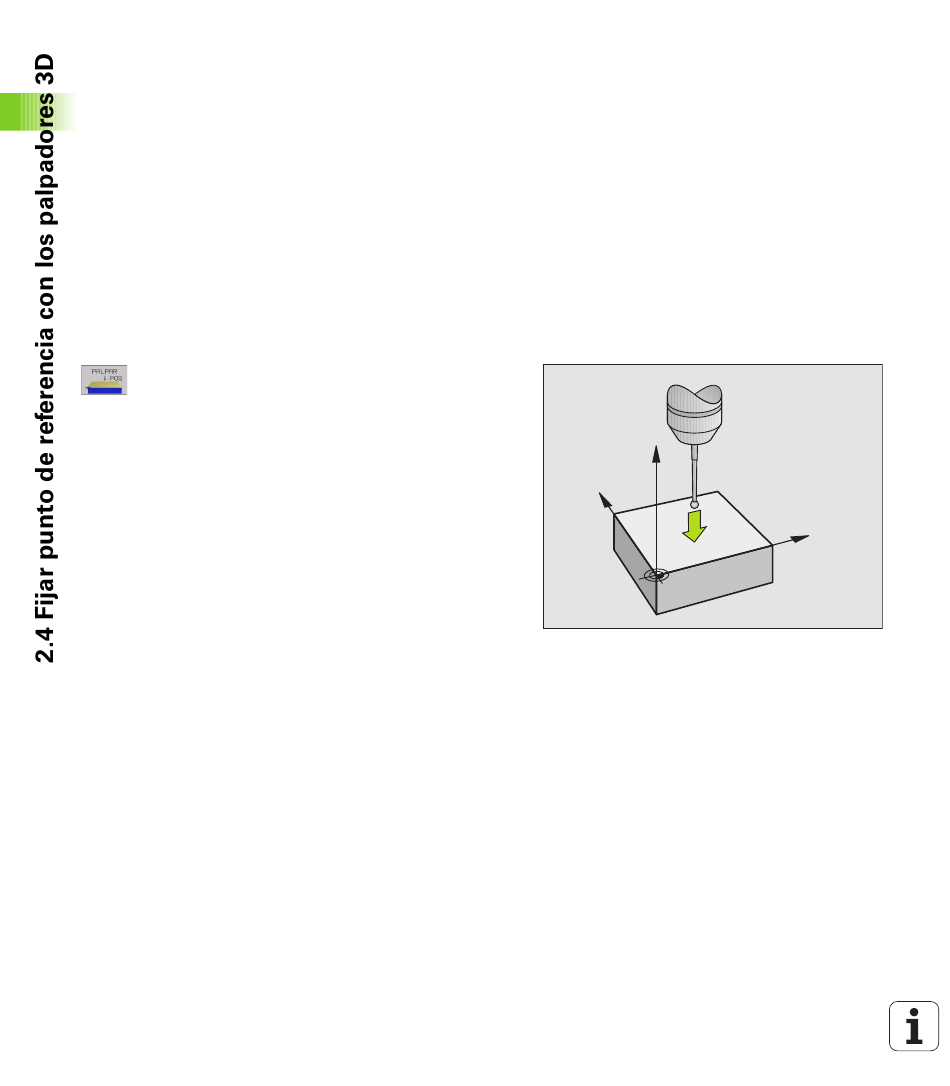

Fijar punto de referencia en un eje cualquiera
(ver fig, de la derecha)
U U U U
Seleccionar función de palpación: pulsar softkey
PALPAR POS
U U U U
Posicionar el palpador cerca del punto de palpación
U U U U
Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de ref. p.ej. palpar Z en dirección Z–: seleccionar
mediante softkey
U U U U
Palpación: Accionar el pulsador externo de arranque
START
U U U U
Punto de referencia: introducir coordenada nominal,
aceptar con la tecla ENT o escribir el valor en la tabla
(véase „Escribir los valores de medida de los ciclos de
palpación en una tabla de punto cero" en página 12)
18
2 Ciclos de palpación en los modos de funcionamiento Manual y El. volante
Z
Y
X
