HEIDENHAIN iTNC 530 Modo De Empleo página 66

U U U U

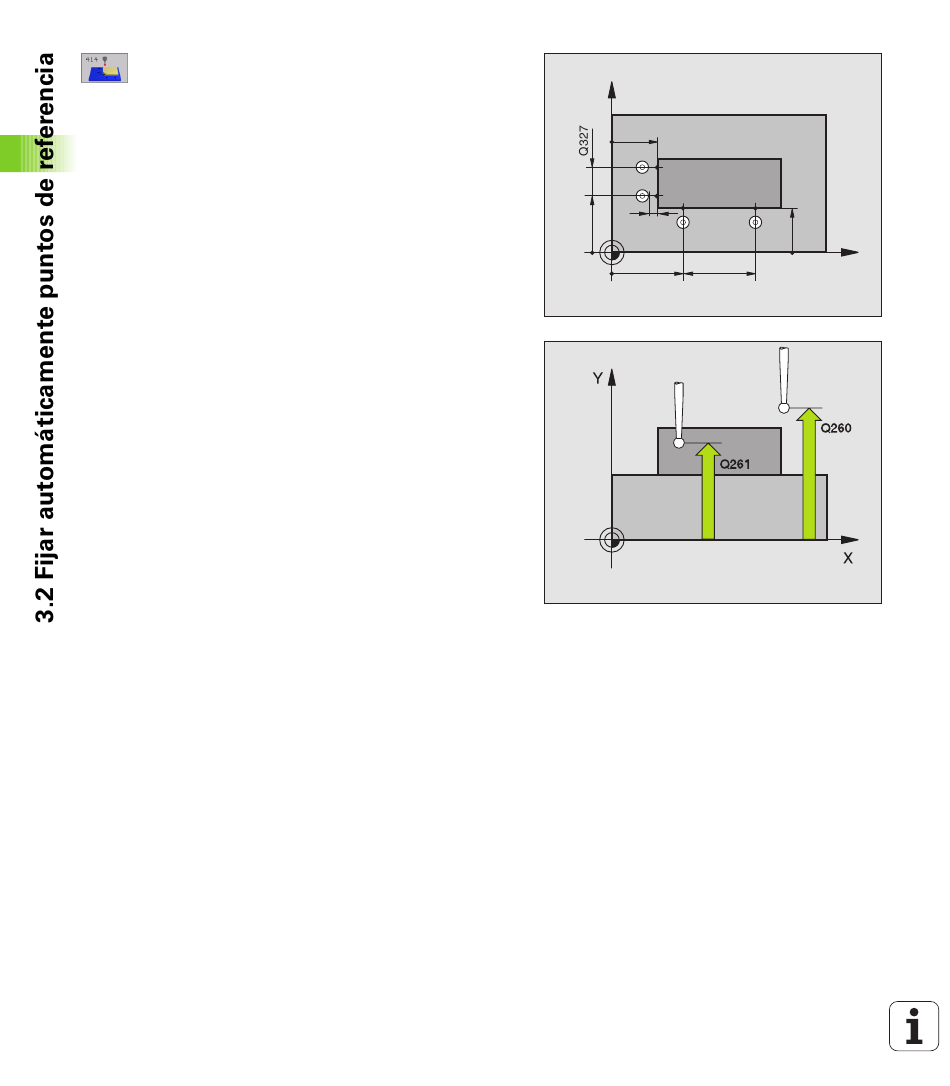

1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del primer punto de palpación
en el eje principal del plano de mecanizado
U U U U 1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del primer punto de palpación
en el eje transversal del plano de mecanizado
U U U U Distancia 1er eje Q326 (incremental): distancia
entre el primer y el segundo punto de medida en el
eje principal del plano de mecanizado
U U U U 3er punto de medición del 1er eje Q296 (valor
absoluto): coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado
U U U U 3er punto de medición del 2º eje Q297 (valor
absoluto): coordenada del tercer punto de palpación
en el eje transversal del plano de mecanizado
U U U U Distancia 2º eje Q327 (incremental): distancia entre
el tercer y el cuarto punto de medición en el eje
transversal del plano de mecanizado
U U U U Altura de medición en el eje del palpador Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje del palpador en el que debe
llevarse a cabo la medición
U U U U Distancia de seguridad Q320 (incremental):
distancia adicional entre el punto de medición y la bola
del palpador. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Desplazamiento a la altura de seguridad Q301:
Determinar el desplazamiento del palpador entre los
puntos de medida:
0: desplazar entre puntos de medida a la altura de
medida
1: desplazar entre puntos de medida a una altura de
seguridad
U U U U Realizar el giro básico Q304: determinar si el TNC
compensa la inclinación de la pieza mediante un giro
básico:
0: no realizar el giro básico
1: realizar un giro básico
54
Y
Q296
Q297
MP6140
+
Q320
Q263
3 Ciclos de palpación para control automático de la pieza
Q264
Q326
X
