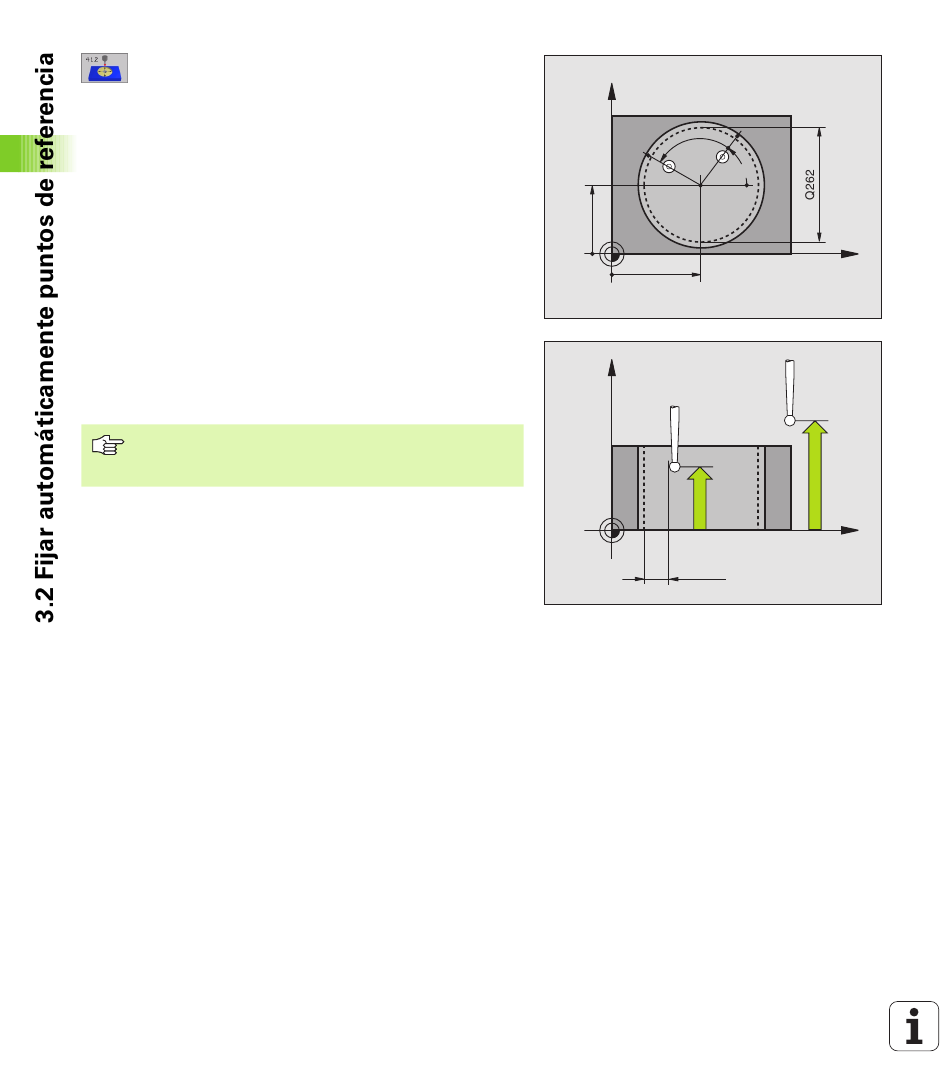

Centro 1er eje Q321 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado
U U U U Centro 2º eje Q322 (valor absoluto): centro de la
cajera en el eje transversal del plano de mecanizado
Cuando se programa Q322 = 0, el TNC orienta el
centro del taladro sobre el eje Y positivo, cuando
Q322 es distinto de 0, el TNC orienta el centro del
taladro sobre la posición nominal
U U U U Diámetro nominal Q262: diámetro aproximado de la
cajera circular (taladro). Introducir un valor menor al
estimado
U U U U Angulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
U U U U Paso angular Q247 (incremental): ángulo entre dos
puntos de medición, el signo del paso angular fija la
dirección de giro (- = sentido horario), con el que el
palpador se desplaza al siguiente punto de medición.
Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
Cuanto menor sea el paso angular programado, más
impreciso será el punto de referencia calculado por el TNC.
Valor de introducción mínimo: 5°.
48
Y
Q247
Q322
Q321
Z
MP6140
+
Q320
3 Ciclos de palpación para control automático de la pieza
Q325
X
Q260
Q261
X
