Punto De Referencia Rectángulo Exterior (Ciclo De Palpación 411, Din/Iso: G411) - HEIDENHAIN iTNC 530 Modo De Empleo

PUNTO DE REFERENCIA RECTÁNGULO
EXTERIOR (ciclo de palpación 411, DIN/ISO:
G411)

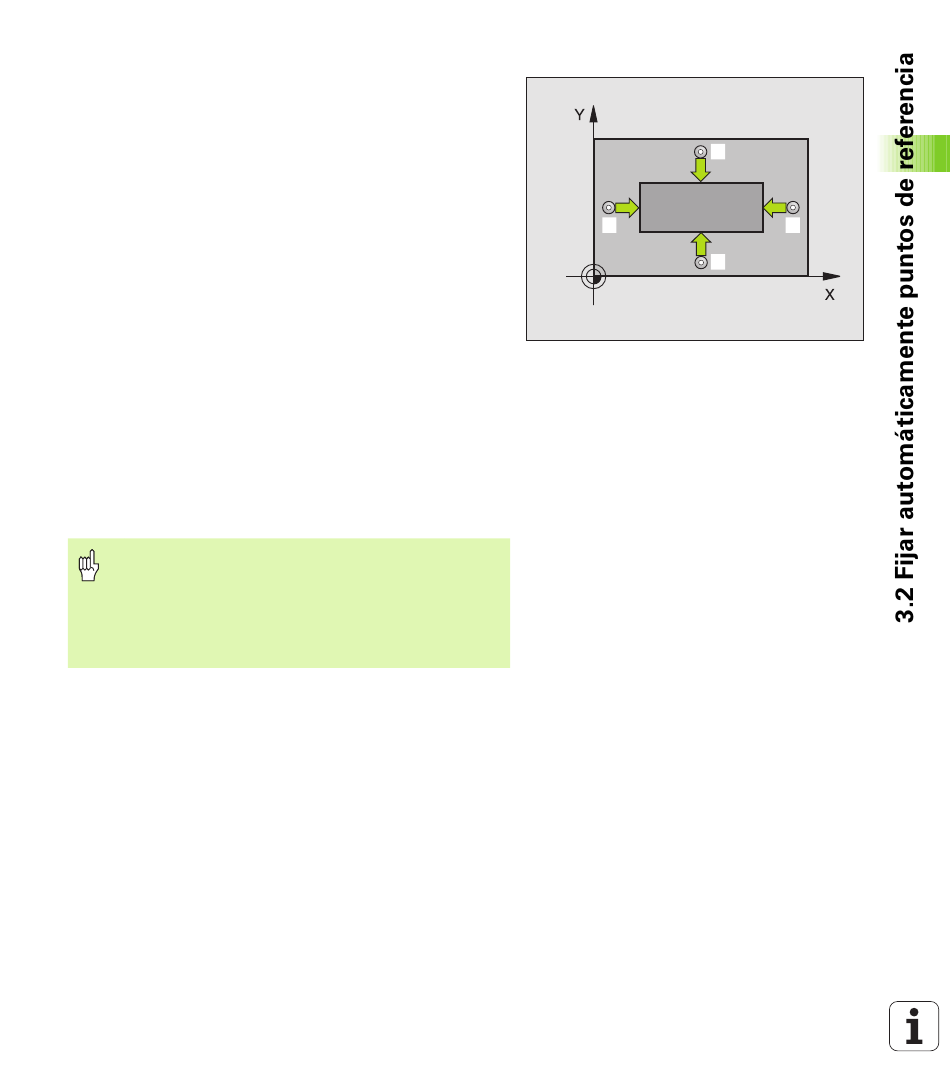

Con el ciclo de palpación 411 se calcula el centro de una isla
rectangular y se fija dicho centro como punto de referencia. Si se
desea, el TNC también puede escribir el punto central en una tabla de
puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación" en página 7) al punto de palpación
programado 1. El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de medición dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360)
3 A continuación el palpador se desplaza paralelo al eje a la altura de
medición o lineal a la altura de seguridad al siguiente punto de
palpación 2 y lleva a cabo el segundo proceso de palpación
4 El TNC posiciona el palpador al punto de palpación
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC retrocede el palpador a la altura de seguridad
y fija el punto de referencia en el centro de la isla o escribe las
coordenadas del centro de la isla en la tabla de puntos cero
activada
Antes de la programación debe tenerse en cuenta
Para evitar una colisión entre el palpador y la pieza se
programan la longitud del lado 1 y del lado 2 de la isla con
valores mayores a los estimados.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
HEIDENHAIN iTNC 530
3 y después al
4
1
2
3
45
