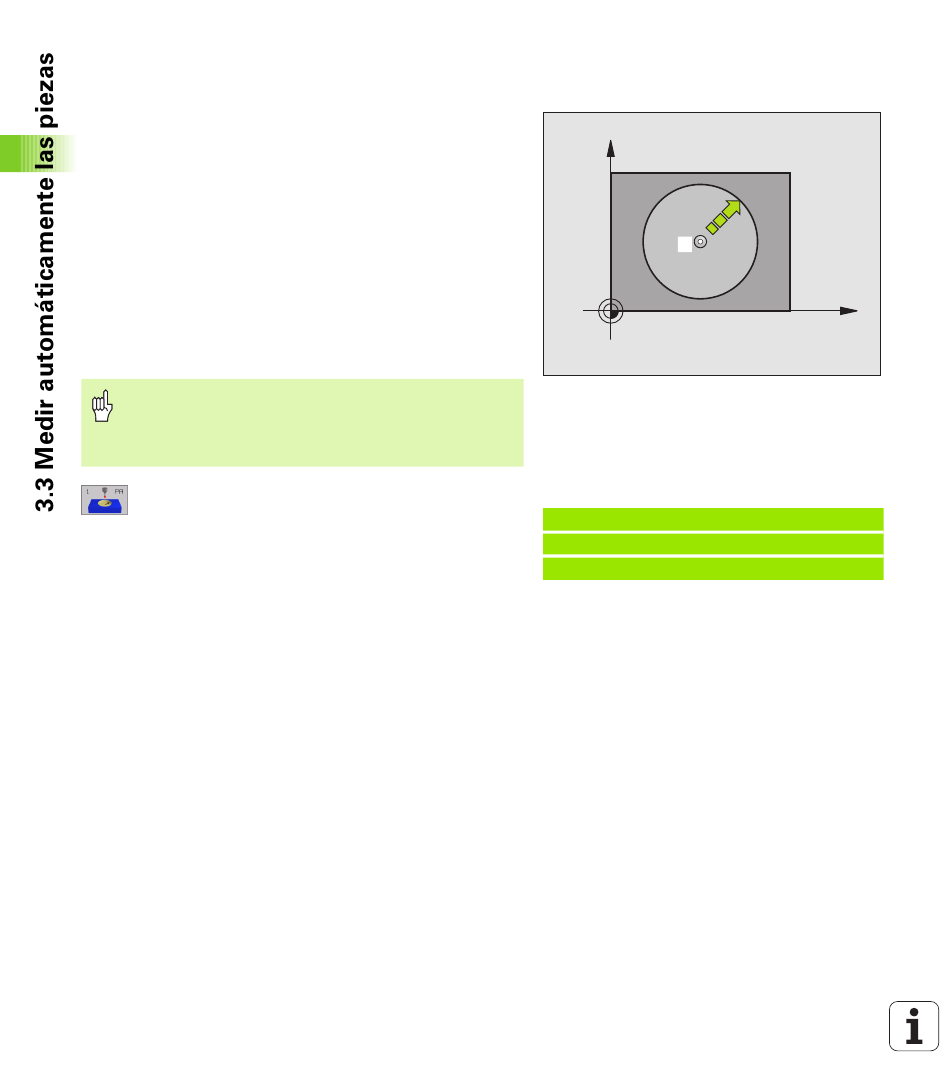

SUPERFICIE DE REFERENCIA en polares (ciclo de
palpación 1)
El ciclo de palpación 1 calcula cualquier posición de la pieza en
cualquier dirección de palpación.
1 El palpador se desplaza en un movimiento 3D con marcha rápida
(valor de MP6150 o MP6361) a la posición previa programada en el
ciclo 1
2 A continuación el palpador realiza el proceso de palpación con el
avance de palpación (MP6120 ó MP6360). En el proceso de
palpación el TNC desplaza simultáneamente dos ejes
(dependiendo del ángulo de palpación). La dirección de palpación
se determina mediante el ángulo en polares introducido en el ciclo
3 Una vez que el TNC ha registrado la posición, el palpador retrocede
al punto inicial del proceso de palpación. El TNC memoriza las
coordenadas de la posición en las que se encontraba el palpador
en el momento de producirse la señal en los parámetros Q115 a
Q119.
Antes de la programación debe tenerse en cuenta
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al desplazar el preposicionamiento
previo.
U U U U Eje de palpación: introducir el eje de palpación con
las teclas para la selección de ejes o mediante el
teclado ASCII. Confirmar con la tecla ENT
U U U U Angulo de palpación: ángulo referido al eje de
palpación sobre el cual se desplaza el palpador
U U U U Valor nominal de la posición: introducir todas las
coordenadas para el posicionamiento previo del
palpador mediante las teclas para la selección de ejes
o a través del teclado ASCII
U U U U Finalizar la introducción: pulsar la tecla ENT
74
Y
1
Ejemplo: Frases NC
67 TCH PROBE 1.0 PLANO REF. EN POLARES
68 TCH PROBE 1.1 X ANGULO: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
3 Ciclos de palpación para control automático de la pieza
X
