HEIDENHAIN iTNC 530 Modo De Empleo página 75

U U U U

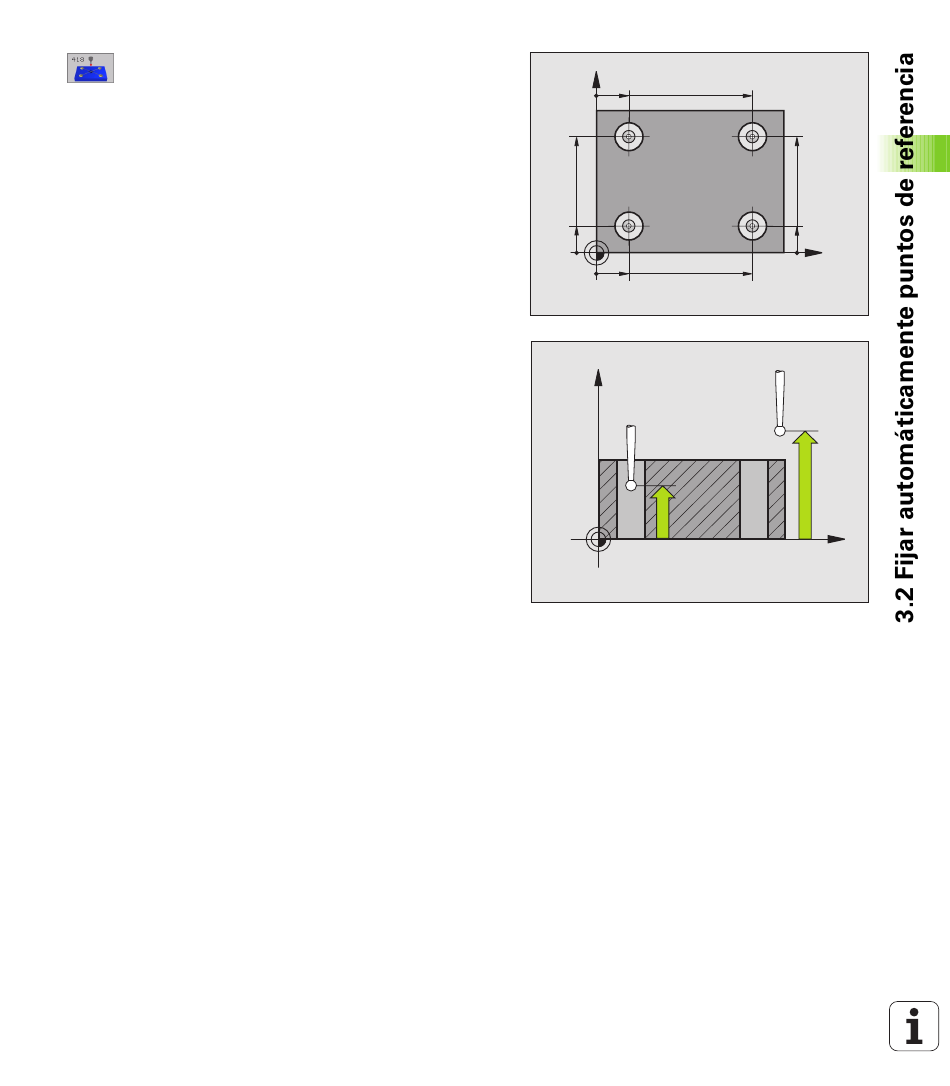

1 centro 1er eje Q268 (valor absoluto): centro del 1er
taladro en el eje principal del plano de mecanizado
U U U U 1 centro 2º eje Q269 (valor absoluto): punto central
del 1er taladro en el eje transversal del plano de
mecanizado
U U U U 2 centro 1er eje Q270 (valor absoluto): centro del 2º
taladro en el eje principal del plano de mecanizado
U U U U 2 centro 2º eje Q271 (valor absoluto): centro del 2º
taladro en el eje transversal del plano de mecanizado
U U U U
3 centro 1er eje Q316 (valor absoluto): centro del 3er
taladro en el eje principal del plano de mecanizado
U U U U 3er centro 2º eje Q317 (valor absoluto): centro del
3er taladro en el eje tranversal del plano de
mecanizado
U U U U 4 centros 1er eje Q318 (valor absoluto): centro del 4º
taladro en el eje principal del plano de mecanizado
U U U U 4º centro 2º eje Q319 (valor absoluto): centro del 4º
taladro en el eje transversal del plano de mecanizado
U U U U
Altura de medición en el eje de palpación Q261
(absoluto): coordenadas del centro de la bola (=punto
de contacto) en el eje del palpador, en el que debe
tener lugar la medición
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
HEIDENHAIN iTNC 530
Y
Q318
Q319
Q269
Q268
Z
Q261
Q316
Q317
Q271
X
Q270
Q260
X
63
