PUNTO DE REFERENCIA ESQUINA EXTERIOR
(ciclos de palpación 414, DIN/ISO: G414)
Con el ciclo de palpación 414 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación" en página 7) al primer punto de palpación

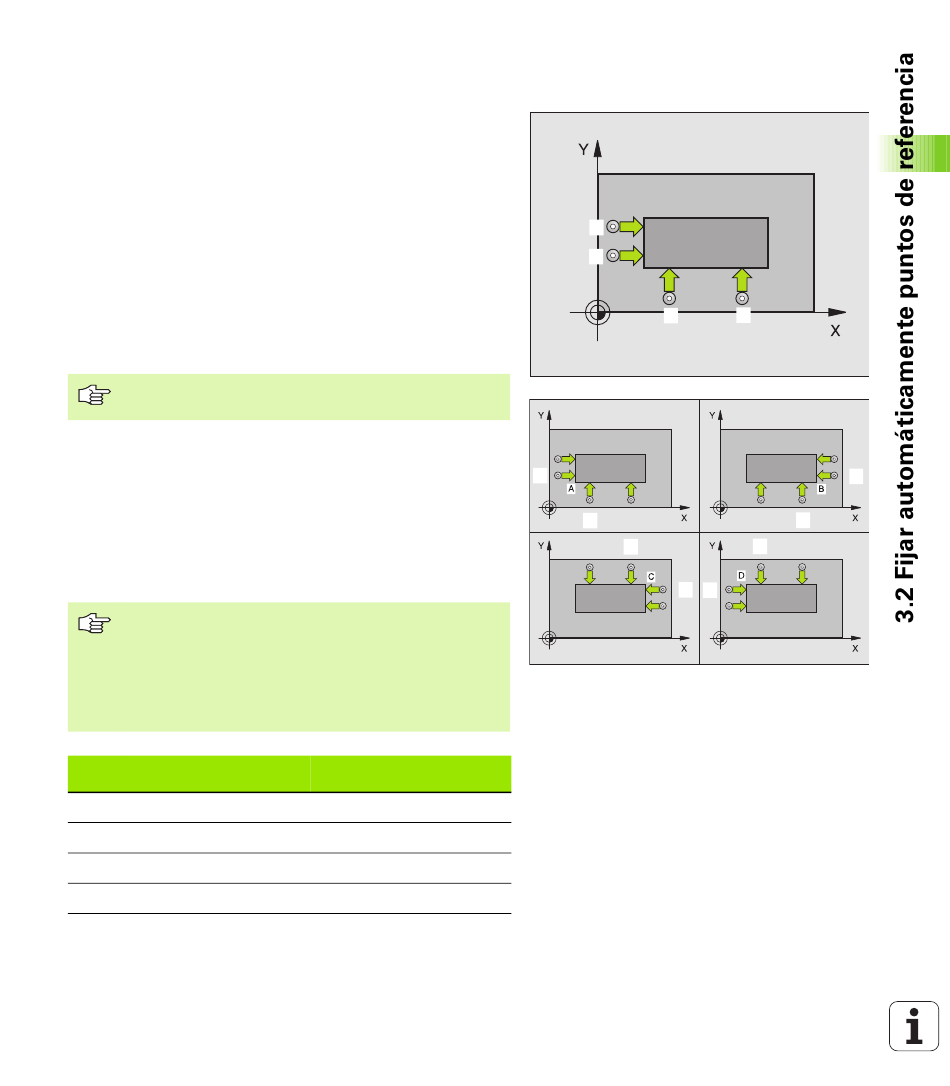

1 (véase la figura arriba a la derecha). Para ello, el TNC desplaza el
palpador según la distancia de seguridad en la dirección de
desplazamiento opuesta a la que le corresponde
2 A continuación el palpador se desplaza a la altura de medición dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360). El TNC determina
automáticamente la dirección de palpación en relación al 3er punto
de medición
El TNC mide siempre la primera recta en dirección del eje
transversal del plano de mecanizado.
3 A continuación el palpador se desplaza al siguiente punto de
palpación 2 y realiza la segunda palpación.
4 El TNC posiciona el palpador al punto de palpación
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC hace retroceder de nuevo el palpador a la
altura de seguridad y fija el punto de referencia en el punto de corte
de las rectas medidas o escribe las coordenadas del punto de corte
en la tabla de punto cero activa
Antes de la programación debe tenerse en cuenta
Mediante la posición de los puntos de medición 1 y 3 se
determina la esquina en la que el TNC fija el punto de
referencia (ver fig. central dcha y tabla siguiente).
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Esqu
Condición X
ina
A X1 mayor a X3
B X1 menor a X3
C X1 menor a X3
D X1 mayor a X3
HEIDENHAIN iTNC 530
3 y después al
Condición Y
Y1 menor a Y3
Y1 menor a Y3
Y1 mayor a Y3
Y1 mayor a Y3
4
3
1
3
1
1
3 3
2
3
1
1
