PUNTO DE REFERENCIA CENTRO de 4
TALADROS (ciclo de palpación 418, DIN/ISO:
G418)

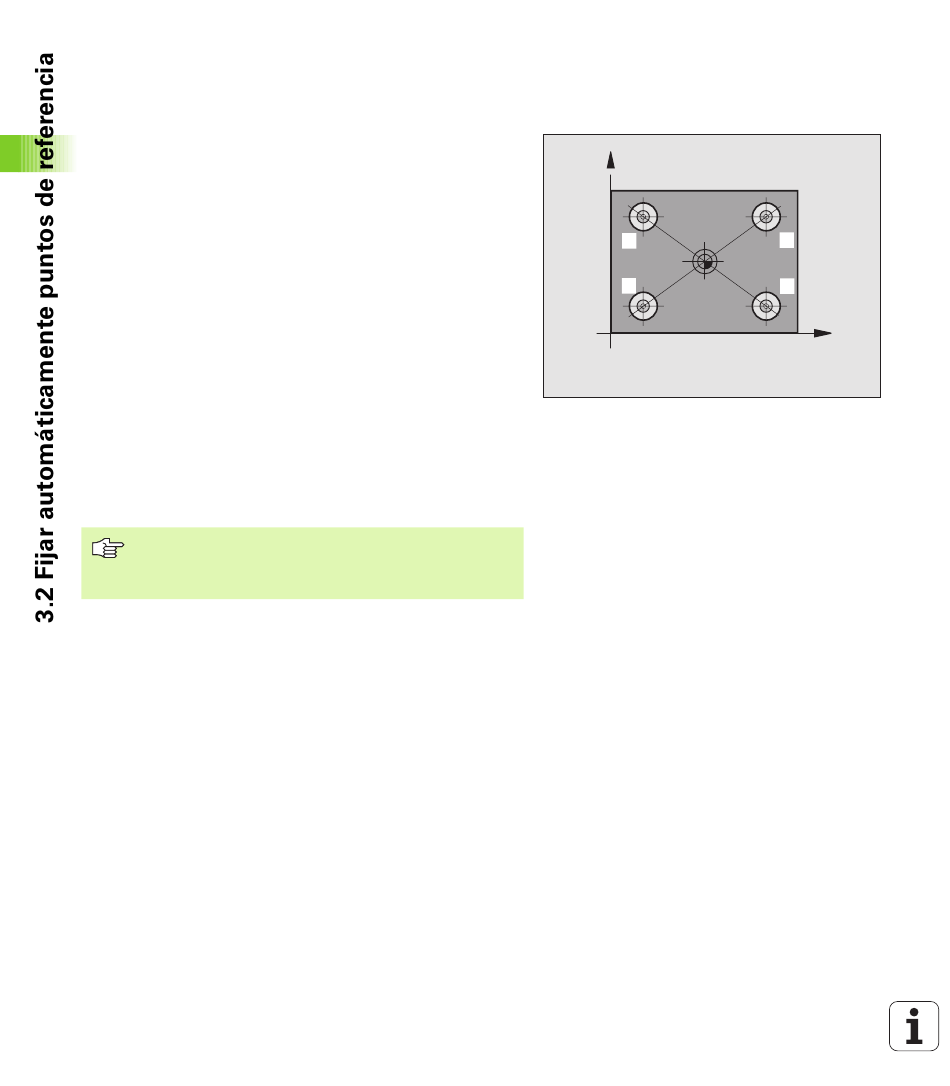

El ciclo de palpación 418 calcula el punto de intersección de las líneas
que unen dos puntos centrales de dos taladros y fija dicho punto de
intersección como punto de referencia. Si se desea, el TNC también
puede escribir el punto de intersección en una tabla de puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación" en página 7) sobre el punto central
programado para el primer taladro
2 A continuación el sistema de palpación se desplaza a la altura
introducida y registra mediante cuatro palpaciones el primer punto
central del taladro
3 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el punto central programado del segundo taladro
4 El TNC desplaza el palpador a la altura de la medición introducida y
registra mediante cuatro palpaciones el punto central del segundo
taladro
5 El TNC repite el proceso 3 y 4 para los taladros
6 Para terminar el TNC vuelve a posicionar el sistema de palpación a
la altura de seguridad y fija el punto de referencia en el punto de
corte de las líneas de unión de los centros de los taladros
4
o escribe las coordenadas del punto de corte en la tabla de
puntos cero activa
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
62
1
2
3
y
4
1/3
y 2/
Y
4
1
3 Ciclos de palpación para control automático de la pieza
3
2
X
