A. Apéndice técnico
1
Presión de salida
2
Curva caracte−
rística del
regulador de
presión P a 6 bar
y 10 bar
3
Caudal

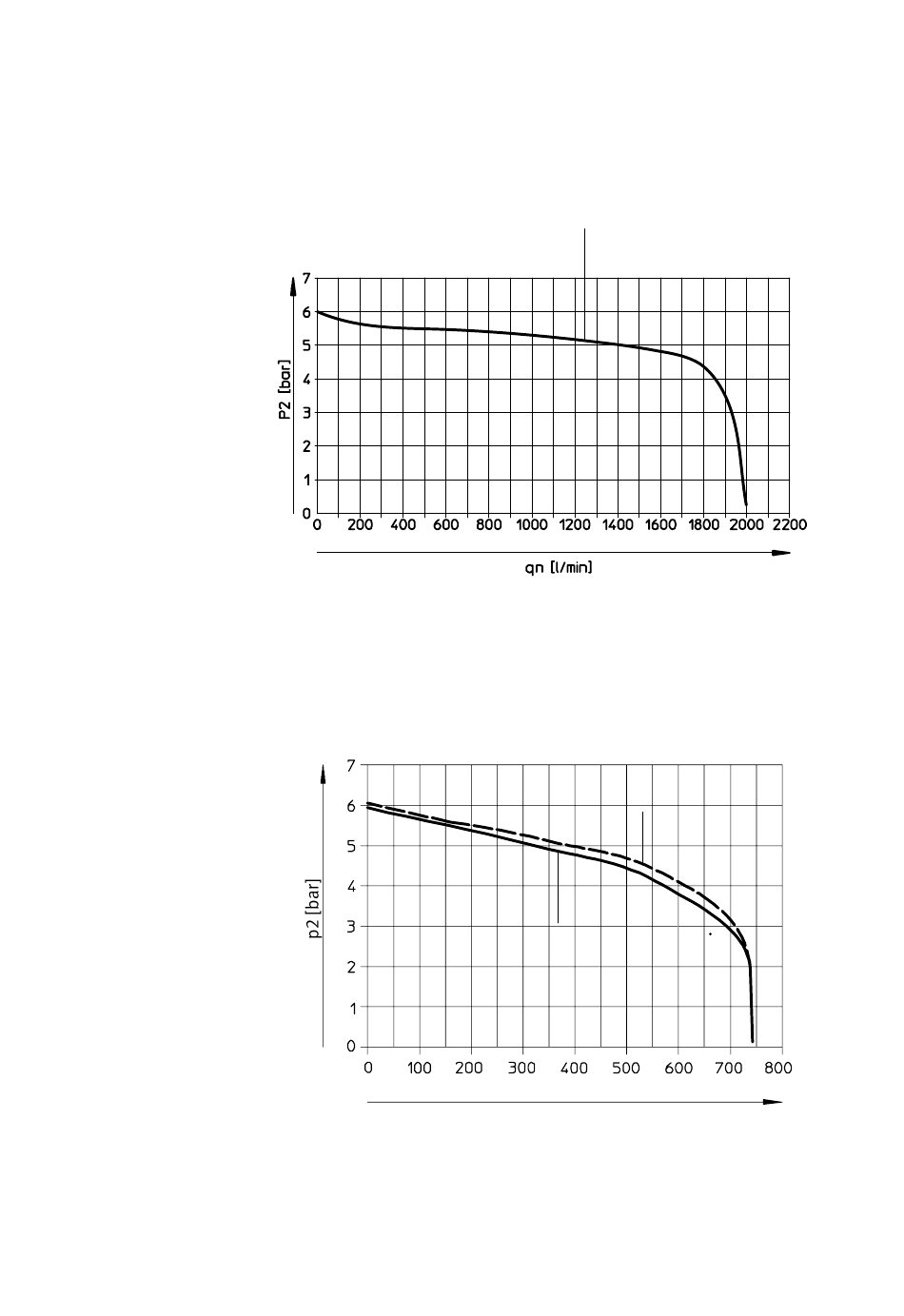

Fig. A/4: Diagrama: caudal en función de la presión de salida para el regulador de
presión P, tamaño ISO 1 (identificador R1−...)
1
Presión de salida
2
Curva caracte−
rística de los
reguladores de
presión A, B y AB
a 6 bar
3
Caudal
4
Curva caracte−
rística de los
reguladores de
presión A, B y AB
a 10 bar
Fig. A/5: Diagrama: caudal en función de la presión de salida para los reguladores de
presión A, B y AB, tamaño 18 mm (identificadores R2−..., R3−... y R4−...)
A−12
1
Reguladores de presión A, B y AB
1
2
2
4
qn [l/min]
Festo P.BE−VTSA−44−ES es 0811d
