Endress+Hauser Proline Promag 55 Manual De Instrucciones página 45

Proline Promag 55
Endress+Hauser
b
a

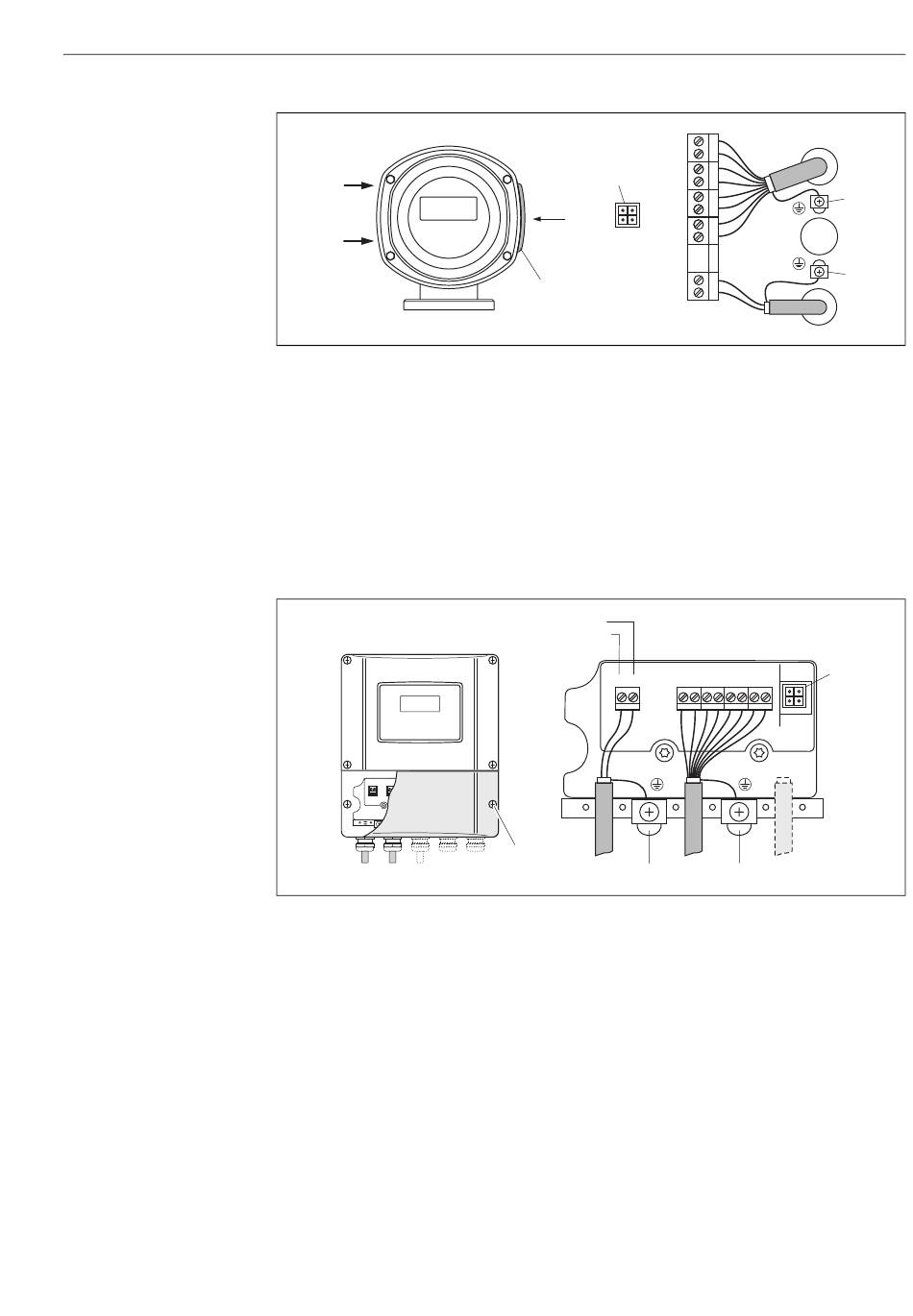

Fig. 33: Conexionado del transmisor (caja de acero inoxidable para montaje en campo). Sección del cable: máx. 2,5
2
mm (14 AWG)
a Cable de alimentación: 20 a 260 VCA / 20 a 64 VCC:
Terminal Nº 1: L1 para CA, L+ para CC;
Terminal Nº 2: N para CA, L– para CC
b Cable de señal: terminales núm. 20–27
c
Terminal de puesta a tierra para el cable de protección
d Terminal de puesta a tierra para el blindaje del cable de señal
e Adaptador de servicio para conectar la interfaz de servicio FXA193 (FieldCheck, ToF Tool - paquete Fieldtool)
f Tapa del compartimento de conexiones
g Tornillo de bloqueo
a b
Fig. 34: Conexión del transmisor (caja de montaje en pared). Sección del cable: máx. 2,5 mm
a
Cable de alimentación: 20 a 260 VCA / 20 a 64 VCC:
Terminal Nº 1: L1 para CA, L+ para CC;
Terminal Nº 2: N para CA, L– para CC
b Cable de señal: terminales núm. 20–27
c Terminal de puesta a tierra para el cable de protección
d Terminal de puesta a tierra para el blindaje del cable de señal
e Adaptador de servicio para conectar la interfaz de servicio FXA193 (FieldCheck, ToF Tool - paquete Fieldtool)
f Tapa del compartimento de conexiones
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-) 2
f
L1 (L+)
1
→
Página 46
N (L-)
L1 (L+)
+
20 21
1 2
f
a c
→
Página 46
Cableado
b
d
c
a
– – – e
–
+ + +
22 23 24 25 26 27
b d
2
(14 AWG)
a0004584
a0001135
45
