Cableado
"
50
Cable de puesta a tierra preinstalado en el caso de DN ≤ 300 (opción de pedido)
También puede disponerse de cables de puesta a tierra preinstalados en la brida del sensor. Estos
cables de puesta a tierra pueden montarse y conectarse de distintas formas a la tubería:
• Utilizando un tornillo en un lado de la brida de la tubería (a)
• Utilizando los tornillos de la brida (b)
• Utilizando una abrazadera instalada en la tubería (c)
b
c a

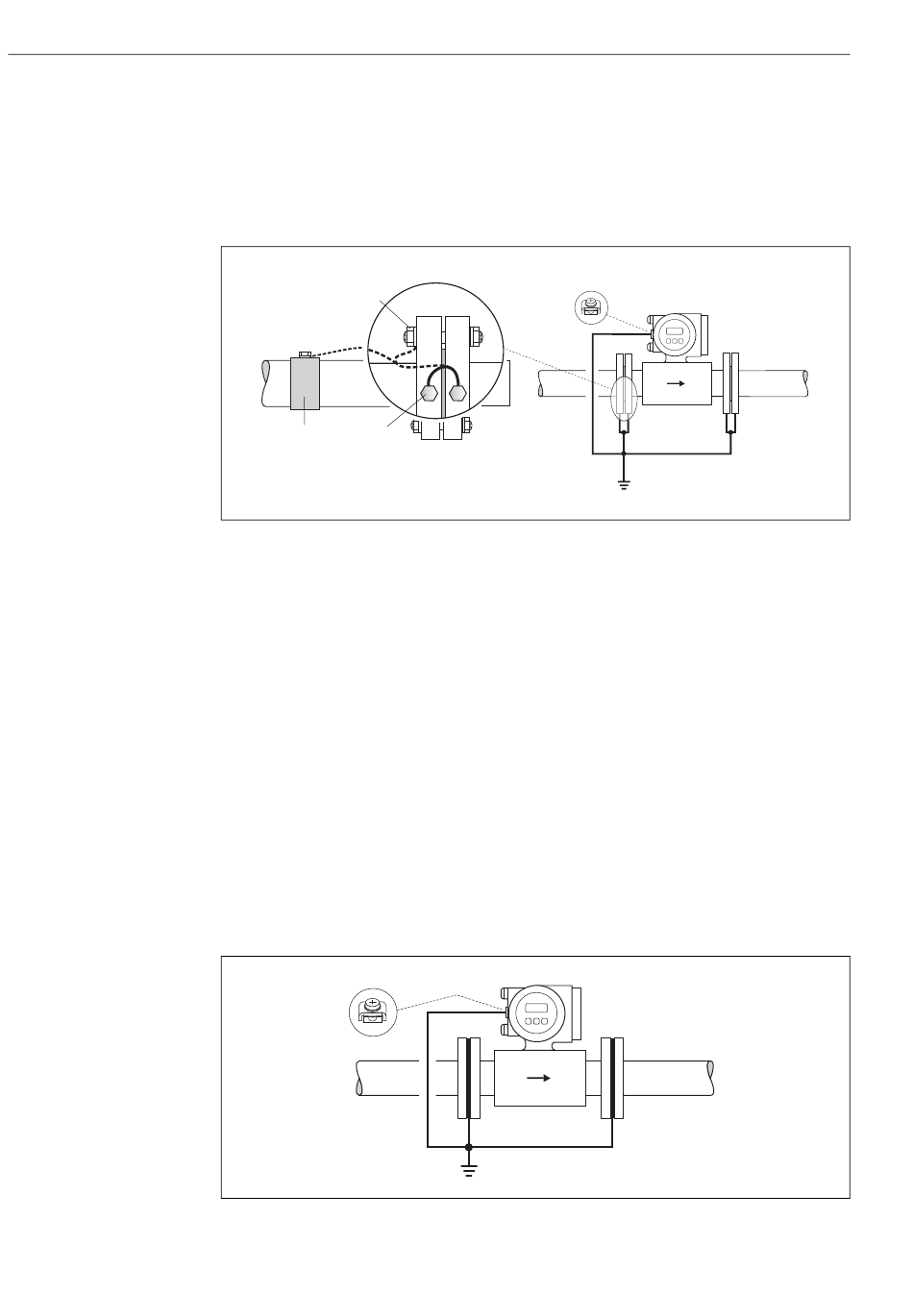

Fig. 39: Distintas posibilidades de conexión y montaje de un cable de puesta a tierra preinstalado
(cable de puesta a tierra: cable de cobre de por lo menos 6 mm
Tuberías de plástico y tuberías con revestimiento aislante (protección catódica)
Generalmente, la igualación de potencial se realiza mediante los electrodos de referencia situados
en el tubo de medición. Sin embargo, en casos excepcionales, puede ocurrir que el sistema de puesta
a tierra permita la circulación de corrientes intensas de igualación a través de los electrodos de
referencia. Esto puede causar la destrucción del sensor a consecuencia, p. ej., de la corrosión
electroquímica de los electrodos. En estos casos, p. ej., cuando la tubería es de fibra de vidrio o PVC,
es por lo tanto imprescindible que utilicen discos de puesta a tierra adicionales para la igualación
de potencial. Lo es también en el caso de flujos bifásicos o bidimensionales, en los que el líquido no
está bien mezclado o presenta componentes inmiscibles.
Montaje de discos de puesta a tierra → Página 25
¡Atención!
• Riesgo de daños por corrosión electroquímica. Ténganse en cuenta las series electroquímicas de
metales en el caso de que los discos de puesta a tierra y los electrodos de medición estén hechos
de materiales diferentes.
• Observe también las pautas internas de la empresa referentes a la conexión a tierra.
Fig. 40: Igualación de potencial / discos de puesta a tierra en el caso de tuberías de plástico o con revestimiento
aislante (cable de puesta a tierra: cable de cobre de por lo menos 6 mm
Proline Promag 55
2
/10 AWG).
2
/10 AWG).
Endress+Hauser
a0006117
a0004377
