5.1 Elementos de indicación y configuración
El indicador local le permite leer directamente en el punto de medida todos los parámetros más
importante así como configurar el equipo utilizando la "Configuración Rápida" o la matriz de
funciones.
El área de indicación comprende dos líneas; aquí es donde se visualizan los valores medidos y/o las
variables de estado (dirección de flujo, tubería llenada parcialmente, gráfico de barras, etc.). Se
puede cambiar la asignación de los renglones del indicador a las distintas variables, a voluntad para
adaptar la indicación según necesidades y preferencias (véase el "Manual de las funciones del
equipo").
1
2

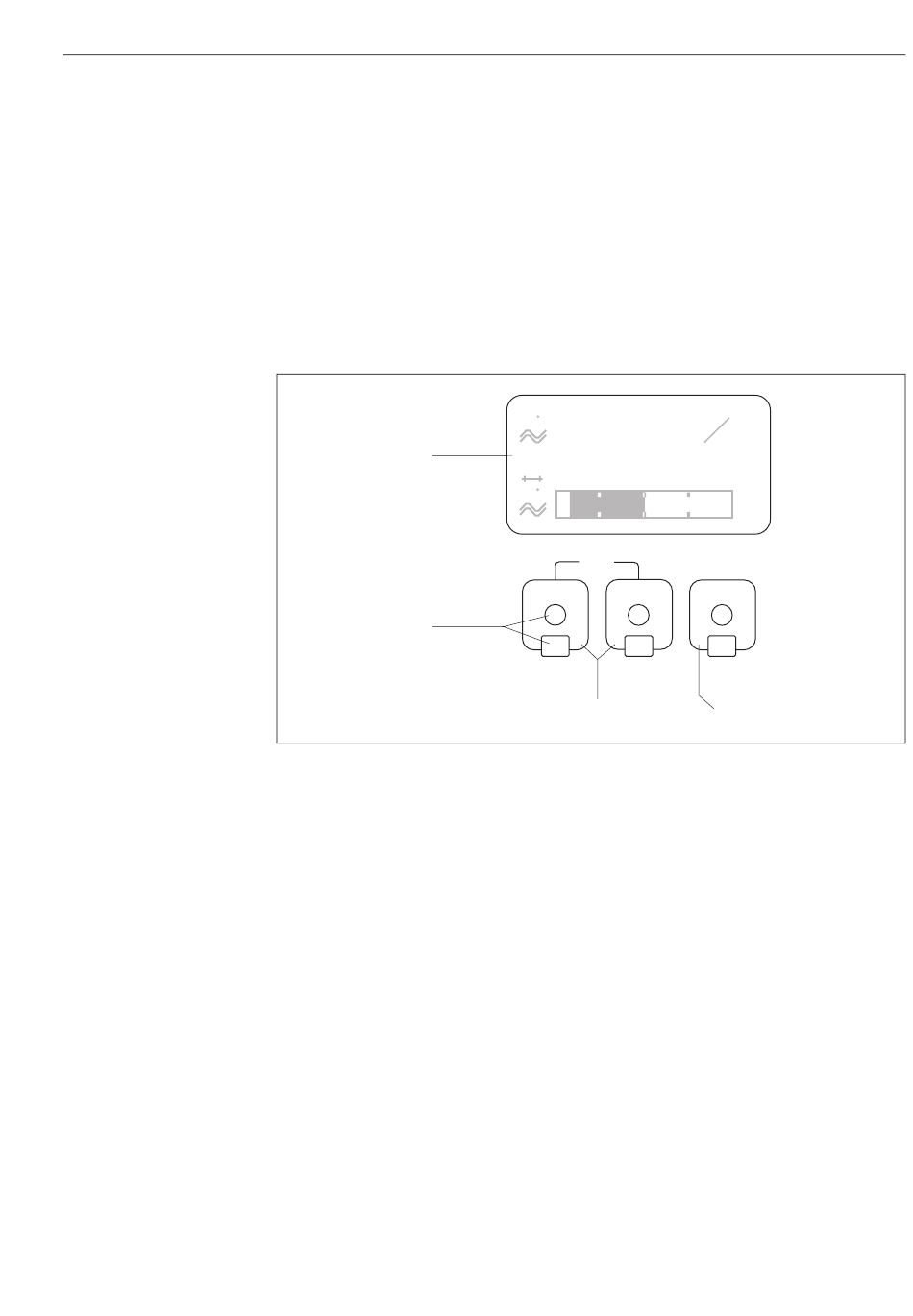

Fig. 43: Elementos de indicación y configuración
1 Pantalla de cristal líquido
El indicador de cristal líquido con fondo luminoso y cuatro líneas de indicación visualiza valores medidos, textos
de diálogo, mensajes de fallo y mensajes de aviso. La indicación que aparece cuando se está realizando la medición
normal se conoce como posición INICIO (modo de operación).
2 Sensores ópticos para el "Control Táctil"
Teclas O/ S
3
– Posición INICIO → Acceso directo a los valores del totalizador y a los valores actuales de entrada/salida
– Introducción de valores numéricos, selección de parámetros
– Selección de distintos bloques, grupos o grupos funcionales de la matriz de funciones
Pulse simultáneamente las teclas X para activar las siguientes funciones:
– Salir de la matriz de funciones paso a paso → posición INICIO
– Pulse y mantenga presionadas durante más de 3 segundos las teclas X → Regreso directo a la posición INICIO
– Cancelación de la entrada de datos
Tecla F (tecla Intro)
4
– Posición INICIO → Entrada en la matriz de funciones.
– Guardar en memoria los valores numéricos que se acaban de introducir o los ajustes que se han cambiado.
+24.502 +24.502
v v
S S
+1863.97 +1863.97
3 3
v v
–50 –50 +50 +50
Esc
+
-
3
Configuración
x x
y y
y y
x x
% %
E
4
a0001172
