5.1.2

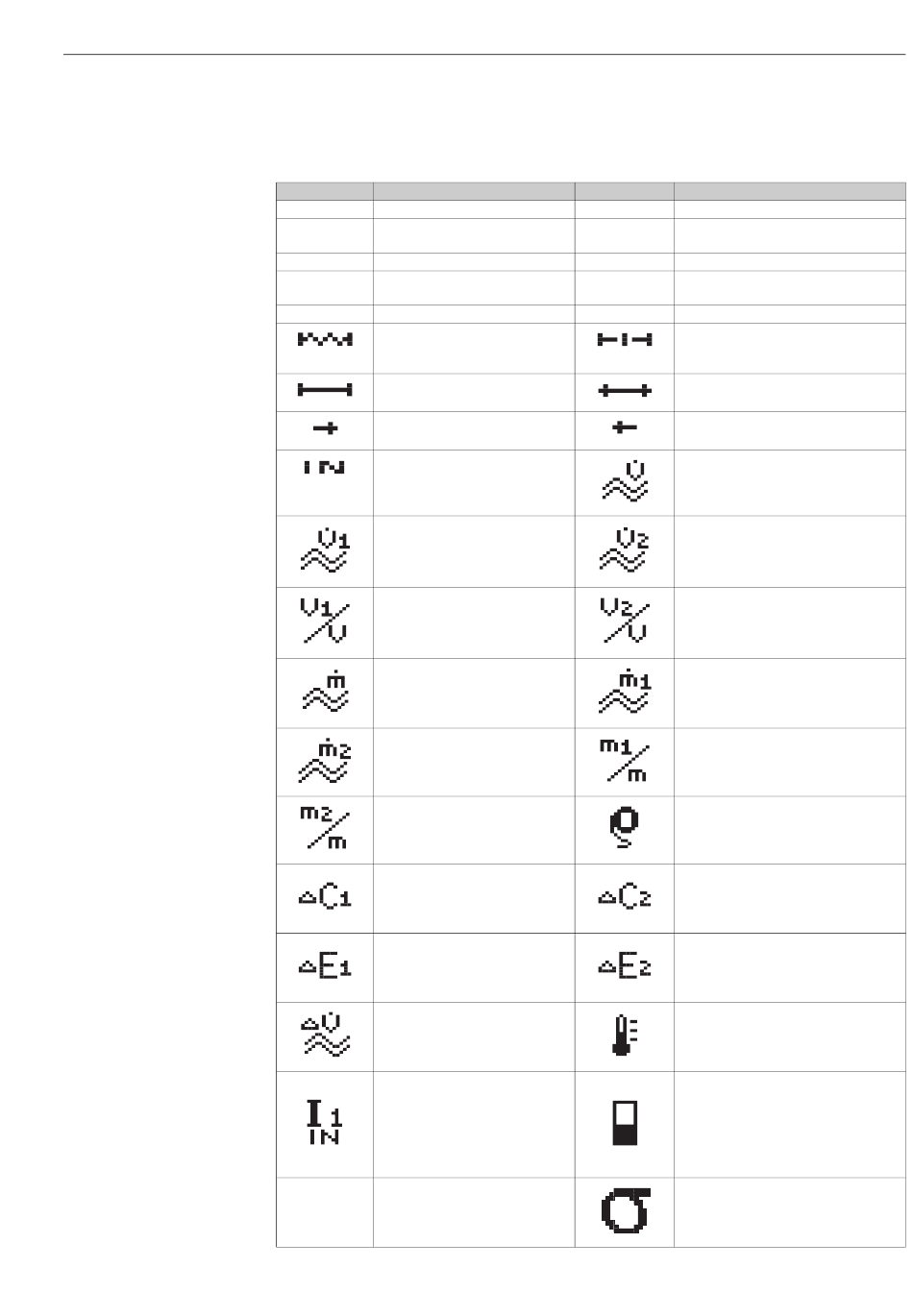

Iconos

Los símbolos que aparecen en el área de la izquierda del indicador facilitan la lectura y la
identificación de las variables de proceso, del estado del sistema y de los mensajes de error.
Icono Significado
S Error de sistema.
$
Mensaje de fallo
(con efecto sobre las salidas)
| 1 a n Salida de corriente 1 a n
F 1 a n Salida de frecuencia
Σ 1 a n
Totalizador 1...n
Modo de medida
CAUDAL PULSANTE
a0001181
(PULSATING FLOW)
Modo de medida
(ESTÁNDAR) STANDARD
a0001183
Modo de recuento del totalizador:
positivo
a0001185
Entrada de señal
a0001187
(entrada de corriente o de estado)
Caudal volumétrico objetivo
a0001189
% Caudal volumétrico objetivo
a0001193
Caudal másico
a0001195
Caudal másico portador
a0001198
% Caudal másico portador
a0001199
Desviación respecto al valor de
referencia:
Recubrimiento electrodo 1
a0006561
Desviación respecto al valor de
referencia:
Potencial electrodo 1
a0006563
Desviación respecto al valor de
referencia:
Caudal volumétrico
a0006565
Entrada de corriente
a0001209
Icono Significado
P Error de proceso
! Mensaje de aviso
(sin efecto sobre las salidas)
P 1 a n Salida de impulsos 1...n
S 1 a n Salida estado / salida relé 1 a n
(o entrada de estado)
Modo de medida
SIMETRÍA (SYMMETRY) (bidireccional)
a0001182
Modo de recuento del totalizador:
BALANCE (caudal positivo y negativo)
a0001184
Modo de recuento del totalizador:
negativo
a0001186
Caudal volumétrico
a0001188
Caudal volumétrico portador
a0001191
% Caudal volumétrico portador
a0001194
Caudal másico objetivo
a0001196
% Caudal másico objetivo
a0001197
Densidad del líquido
a0001200
Desviación respecto al valor de
referencia:
Recubrimiento electrodo 2
a0006562
Desviación respecto al valor de
referencia:
Potencial electrodo 2
a0006564
Temperatura fluido
a0001207
Configuración remota
Configuración activa del equipo con:
• HART, p. ej., ToF Tool - paquete
Fieldtool, DXR375
• FOUNDATION Fieldbus
a0001206
• PROFIBUS
Conductividad
a0008380
Configuración
