Tuberías de plástico y tuberías con revestimiento aislante
En tales casos, instale en la tubería el instrumento de medición sin potencial:
• Cuando instale el equipo de medida, asegúrese de que hay una conexión eléctrica entre los dos
tramos de tubería (cable de cobre de por lo menos 6 mm
• Cuando utilice los discos de puesta a tierra en tuberías de plástico o con revestimiento aislante,
asegúrese de que estén conectados eléctricamente entre sí (cable de cobre de por lo menos 6
2
mm
/10 AWG).
• Asegúrese de que el material utilizado para el montaje no cree ninguna conexión eléctrica entre
la tubería y el equipo de medida y que dicho material aguante los pares de apriete que se tienen
que aplicar para fijar las prensas durante la instalación.
• Cerciórese del aislamiento galvánico mediante un comprobador de aislamiento (protección contra
contactos).
• Observe también las normas vigentes relativas a instalaciones libres de potencial.
¡Nota!
En el caso de la versión separada, hay que instalar el sensor y transmisor por separado para que estén
libres de potencial.

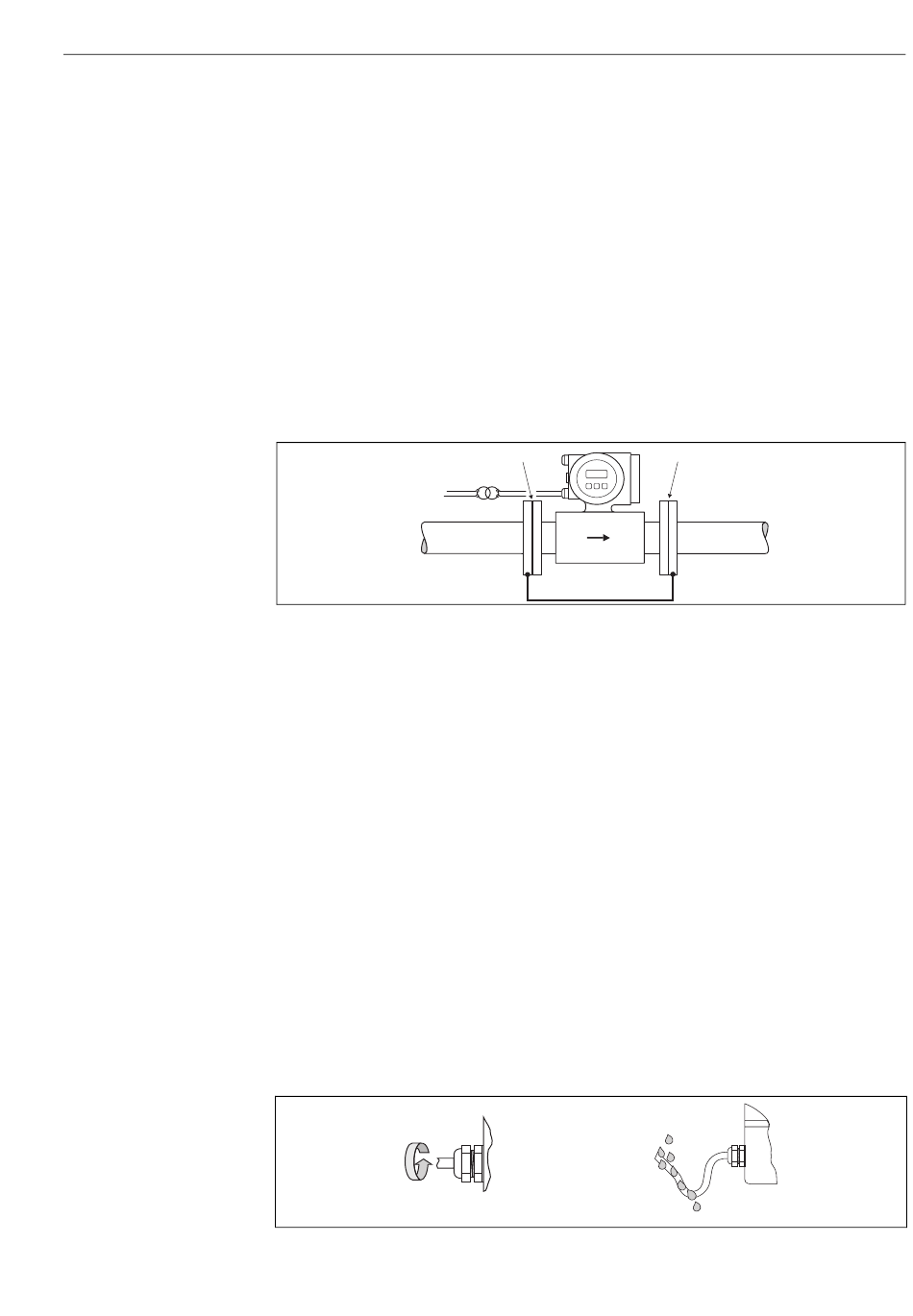

Fig. 41:
Igualación de potencial y protección catódica (cable de conexión: cable de cobre de por lo menos 6 mm
AWG).
1
Fuente de alimentación de transformador aislador
2
Aislado eléctricamente
4.4
Grado de protección
El equipo cumple todos los requisitos para IP 67 (NEMA 4X).
Para cumplir con la protección IP 67 (NEMA 4X), es indispensable que se cumplan los puntos
siguientes tras la instalación o un trabajo de mantenimiento en campo:
• Las juntas del cabezal deben estar limpias y en buen estado cuando se insertan en las ranuras
correspondientes. Las juntas se deben secar, limpiar o sustituir por otras nuevas siempre que sea
necesario.
• Todas las prensas y tapas con rosca tienen que encontrarse bien apretados.
• Los cables utilizados para las conexiones deben presentar el diámetro externo especificado
→ Página 110.
• Apriete los prensaestopas para que no haya fugas.
• Los cables deben combarse hacia abajo justo antes de pasar por la entrada de cable ("trampa
antiagua"). Esta disposición de los cables evita que la humedad penetre en el dispositivo. Instale
siempre el equipo de medición de tal forma que los cables no se dirijan hacia la entrada de cables
de arriba a abajo.
• Obture las entradas de cable no utilizadas con tapones apropiados.
• No saque la arandela aislante de las entradas de cables.
Fig. 42:
Instrucciones de instalación, entradas de cable
2
1
a
2
/10 AWG).
2
b
Cableado
