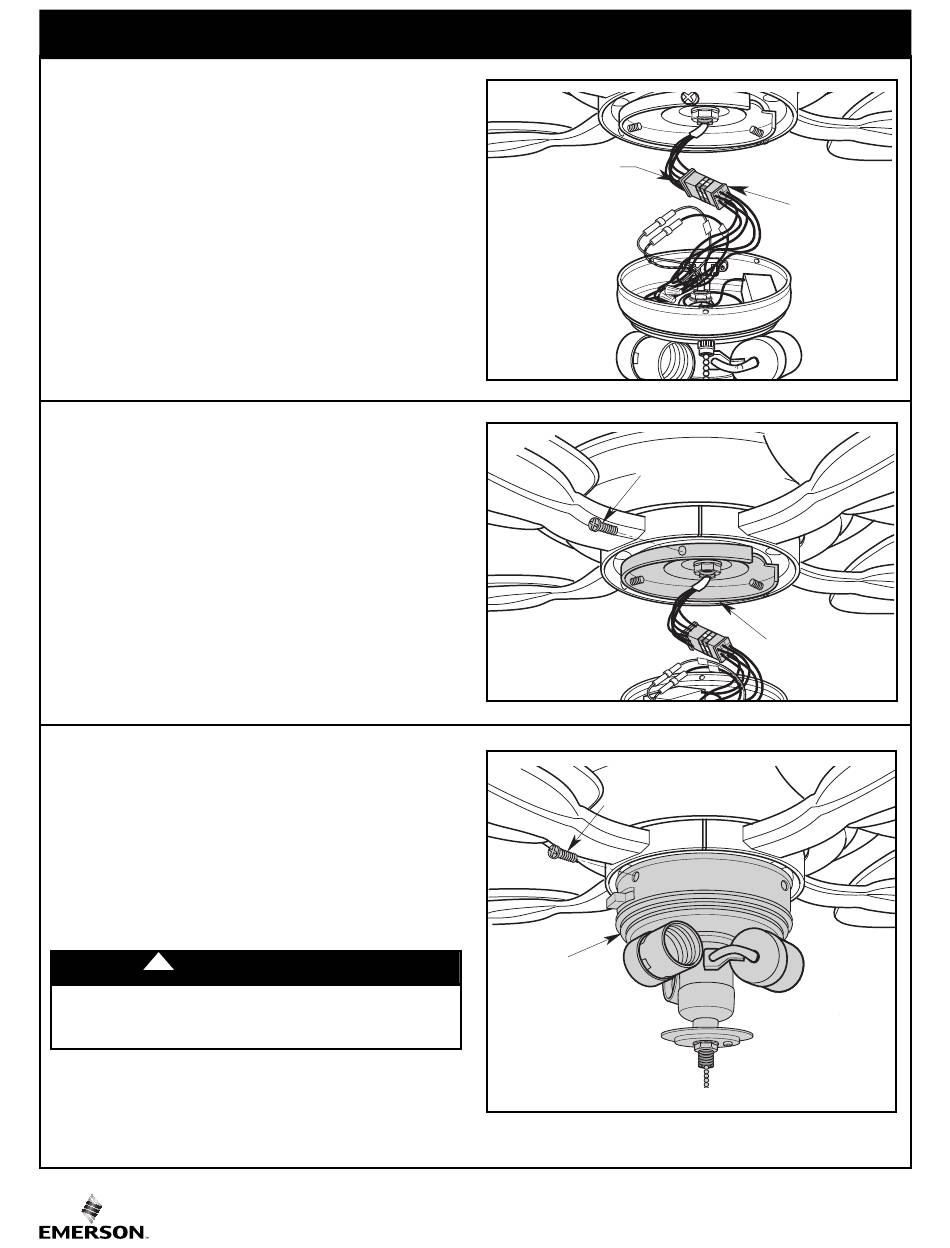

12. Installation de l'ensemble de luminaire
12.1
Engagez le connecteur chromocodé de l'ensemble de luminaire dans le
connecteur du moteur (Figure 28).
Les deux connecteurs sont référencés et codés avec une couleur parti -
culière, et ils doivent être raccordés correctement (couleur à couleur)
avant de pouvoir être engagés.
Vérifiez que le verrou du connecteur se ferme de façon appropriée.
12.2
Retirez les trois vis de la plaque du cache-interrupteur et
conservez-les en vue de réutilisation ultérieure (Figure 29).
12.3
Alignez les trous de l'ensemble de luminaire sur les trous de la
plaque de cache-interrupteur.
Enfoncez délicatement tous les fils et connecteurs à l'intérieur
du cache-interrupteur.
Sécurisez l'ensemble de luminaire en réinstallant les trois vis
ayant été retirées précédemment (Figure 30).
AVERTISSEMENT
!
Pour éviter tout risque d'incendie ou de choc, ne pincez pas les
fils entre l'ensemble de luminaire et la plaque du cache-
interrupteur.
MOTOR COLOR-
CONNECTEUR
CHROMOCODÉ DU MOTEUR
CODED CONNECTOR
Figure 28
REMOVE & RETAIN
SWITCH HOUSING
PLATE SCREWS (3)
Figure 29
REINSTALL SWITCH
RÉINSTALLER LES VIS DE LA PLAQUE
DU CACHE-INTERRUPTEUR (3)
HOUSING PLATE SCREWS (3)
LIGHT KIT
ENSEMBLE
DE LUMINAIRE
ASSEMBLY
Figure 30
74
CONNECTEUR
LIGHT KIT
CHROMOCODÉ
ASSEMBLY
DE L'ENSEMBLE
COLOR-CODED
DE LUMINAIRE
CONNECTOR
RETIRER & CONSERVER
LES (3) VIS DE LA
PLAQUE DU CACHE-
INTERRUPTEUR
PLAQUE DU CACHE-
SWITCH HOUSING
INTERRUPTEUR
PLATE
Modèle ETL N° : CF717-1
