Ciclos
10.4 Ciclos de taladrado
Ejemplo de programación: rosca sin captador
Con este programa se talla una rosca sin captador en la posición X35 Y35 del plano XY; el
eje de taladrado es el Z. Se deben especificar los parámetros que fijan el sentido de giro,
SDR y SDAC; el parámetro ENC se preajusta con el valor 1; la profundidad se indica en
forma de valor absoluto. El parámetro que fija el paso de rosca, PIT, se puede omitir. Para el
mecanizado se emplea un mandril de compensación.

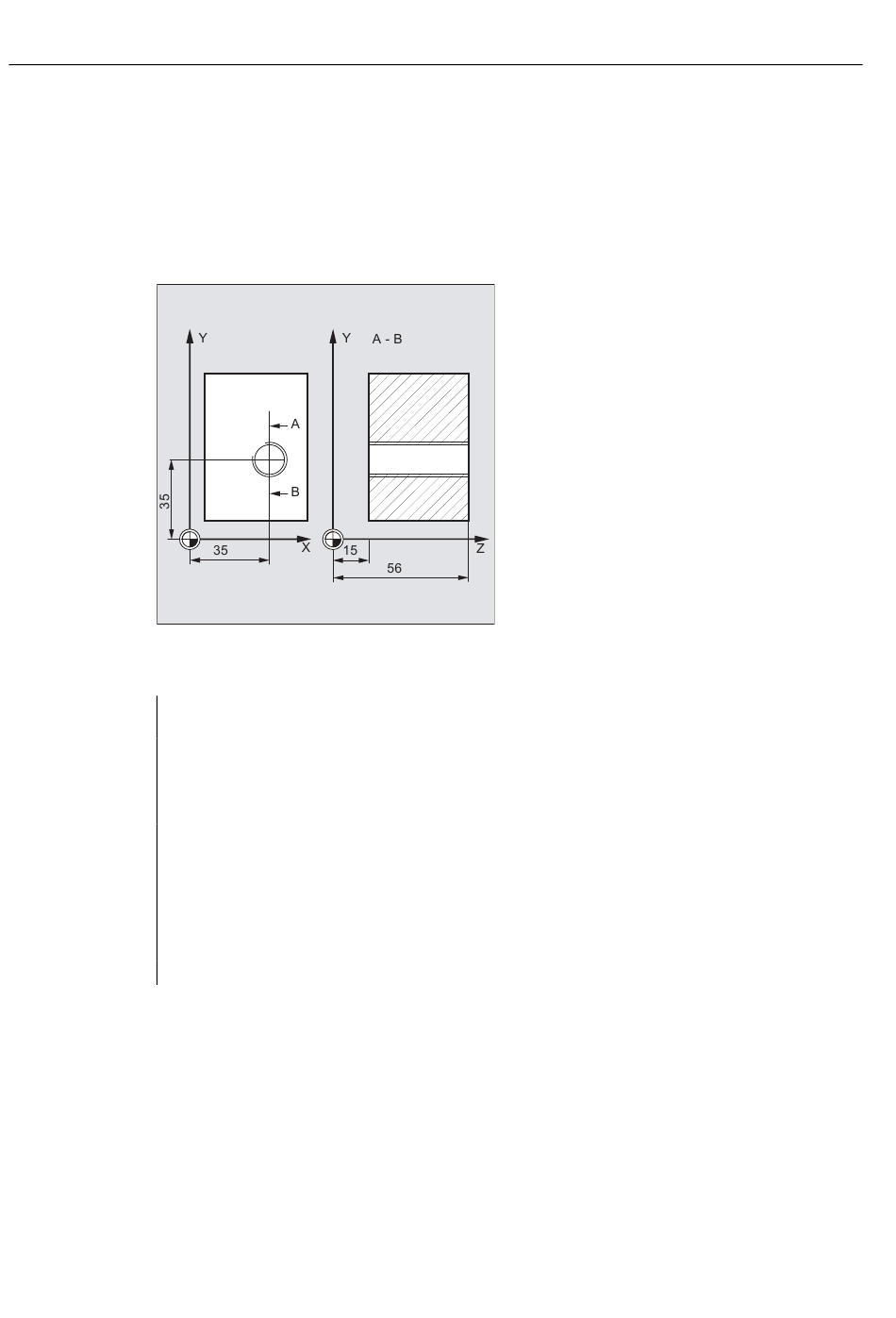

Figura 10-16 Ejemplo de rosca sin captador CYCLE840
N10 G90 G0 T11 D1 S500 M3
N20 G17 X35 Y35 Z60
N30 G1 F200
N40 CYCLE840(59, 56, , 15, 0, 1, 4, 3, 1, , )
N50 M02
382
; Determinación de valores
tecnológicos
; Desplazamiento a posición de
taladrado
; Determinación del avance sobre
la trayectoria
; Llamada de ciclo, tiempo de
espera 1 s, sentido de giro para
retirada M4, sentido de giro
después del ciclo M3, sin
distancia de seguridad; se
prescinde de los parámetros MPIT
y PIT
; Fin del programa
