Ciclos
10.6 Ciclos de fresado
Explicación de los parámetros
Parámetros RTP, RFP, SDIS, DP, DPR - ver CYCLE81
Parámetros MID, FAL, FALD, FFP1, FFD - ver POCKET3.
LENG, WID y CRAD (longitud del saliente, anchura del saliente y radio de esquina)
Con los parámetros LENG, WID y CRAD se determina la forma de un saliente en el plano.
El acotado del saliente se realiza desde el centro. El valor de la longitud (LENG) se refiere
siempre a la abscisa (con un ángulo plano de cero grados).

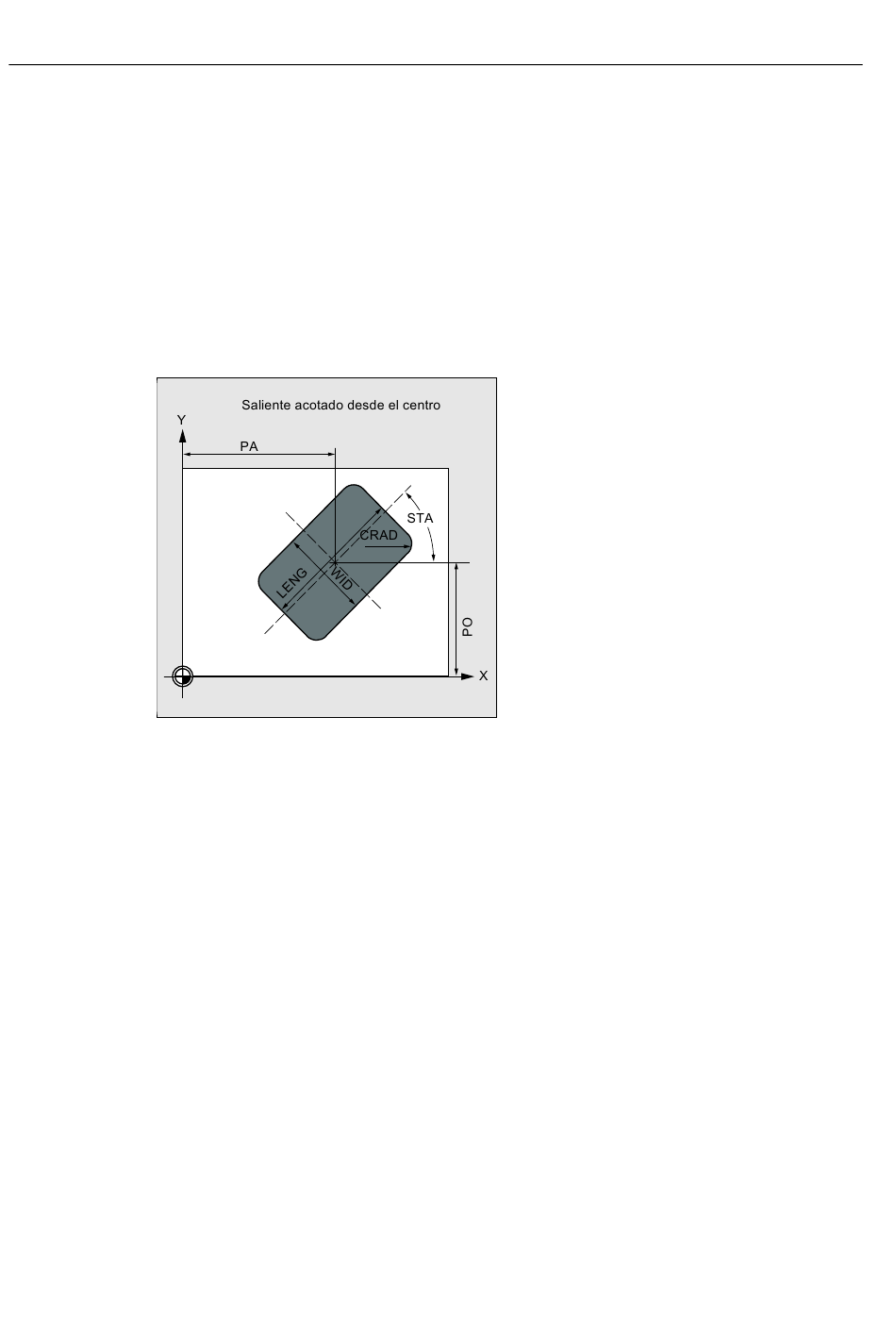

Figura 10-47 Saliente acotado desde el centro
PA, PO (punto de referencia)
Con los parámetros PA y PO se define el punto de referencia del saliente en abscisa y
ordenada.
Este es el centro del saliente.
STA (ángulo)
STA indica el ángulo entre el 1.er eje del plano (eje de abscisas) y el eje longitudinal del
saliente.
CDIR (sentido de fresado)
Con este parámetro se especifica el sentido de mecanizado del saliente.
A través del parámetro CDIR se puede programar el sentido de fresado del siguiente modo:
● Directamente "2 para G2" y "3 para G3"
● Alternativamente, "en concordancia" o "en oposición"
