Ciclos
10.5 Ciclos de figuras de taladrado
N80 MCALL
N90 G90 G0 X30 Y20 Z105
N100 M02
10.5.3 Agujeros en círculo - HOLES2
Programación
HOLES2 (CPA, CPO, RAD, STA1, INDA, NUM)
Parámetros
Tabla 10- 13 Parámetro HOLES2
Parámetro
CPA
CPO
RAD
STA1
INDA
NUM
Funcionamiento
Este ciclo permite mecanizar agujeros en círculo. El plano de mecanizado se ha de definir
antes de llamar al ciclo.
La clase de taladro es determinada por el ciclo de taladrado previo seleccionado de forma
modal.

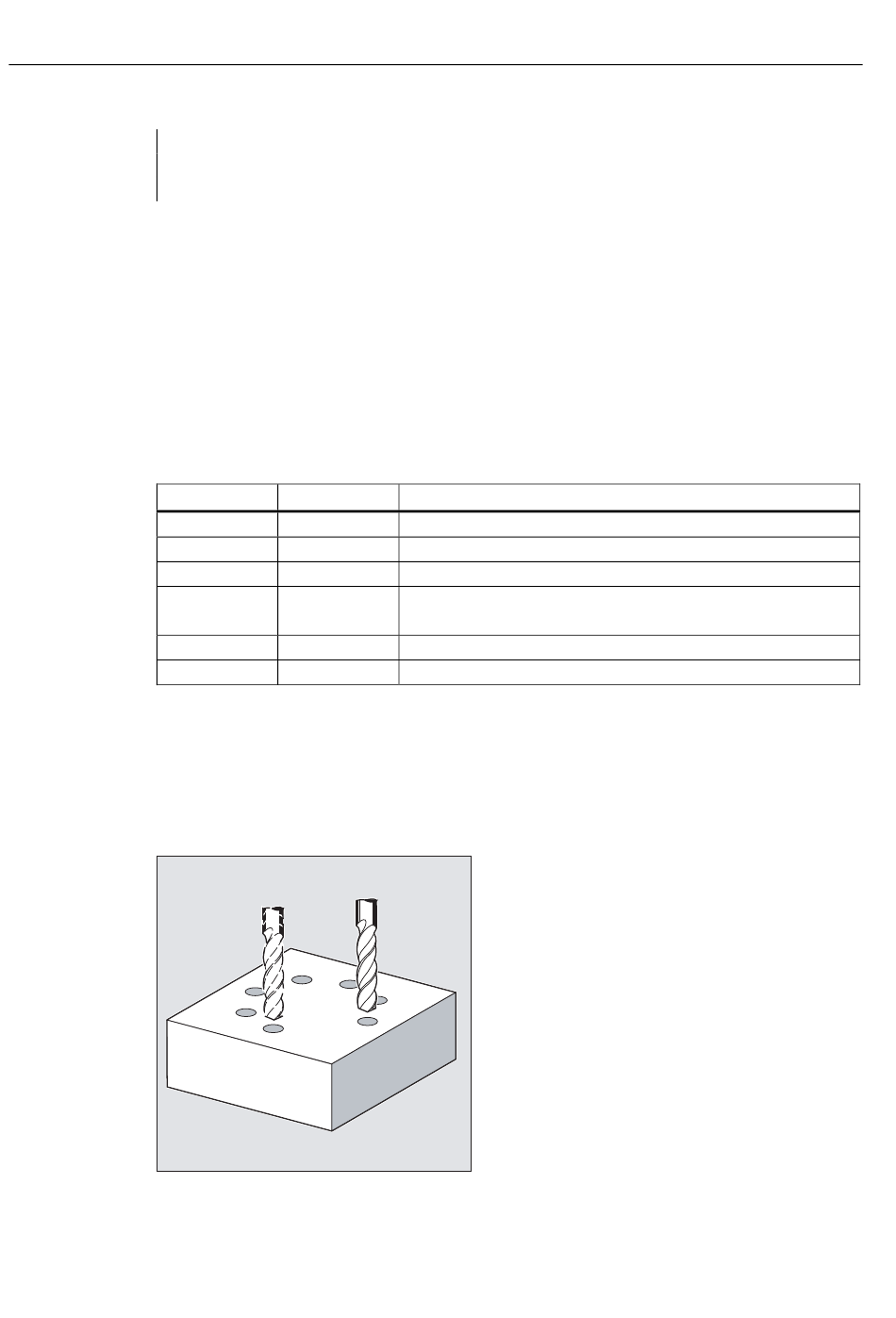

Figura 10-31 Fila de agujeros - HOLES2
404
Tipo de datos Significado
REAL Centro de agujeros en círculo (absoluto), 1er eje del plano
REAL Centro de agujeros en círculo (absoluto), 2º eje del plano
REAL Radio de agujeros en círculo (se introduce sin signo)
REAL Ángulo inicial
Margen de valores: –180<STA1<=180 grados
REAL Ángulo de incremento
INT Número de taladros
Manual de programación y manejo, 03/2011, 6FC5398-0CP10-6EA0
; Cancelar la llamada modal
; Ir a la posición de partida
; Fin del programa
Fresado
