Ejemplo de programación 1: fresado de un contorno cerrado, lado exterior
Se trata de fresar con este programa un contorno como el representado en la figura.

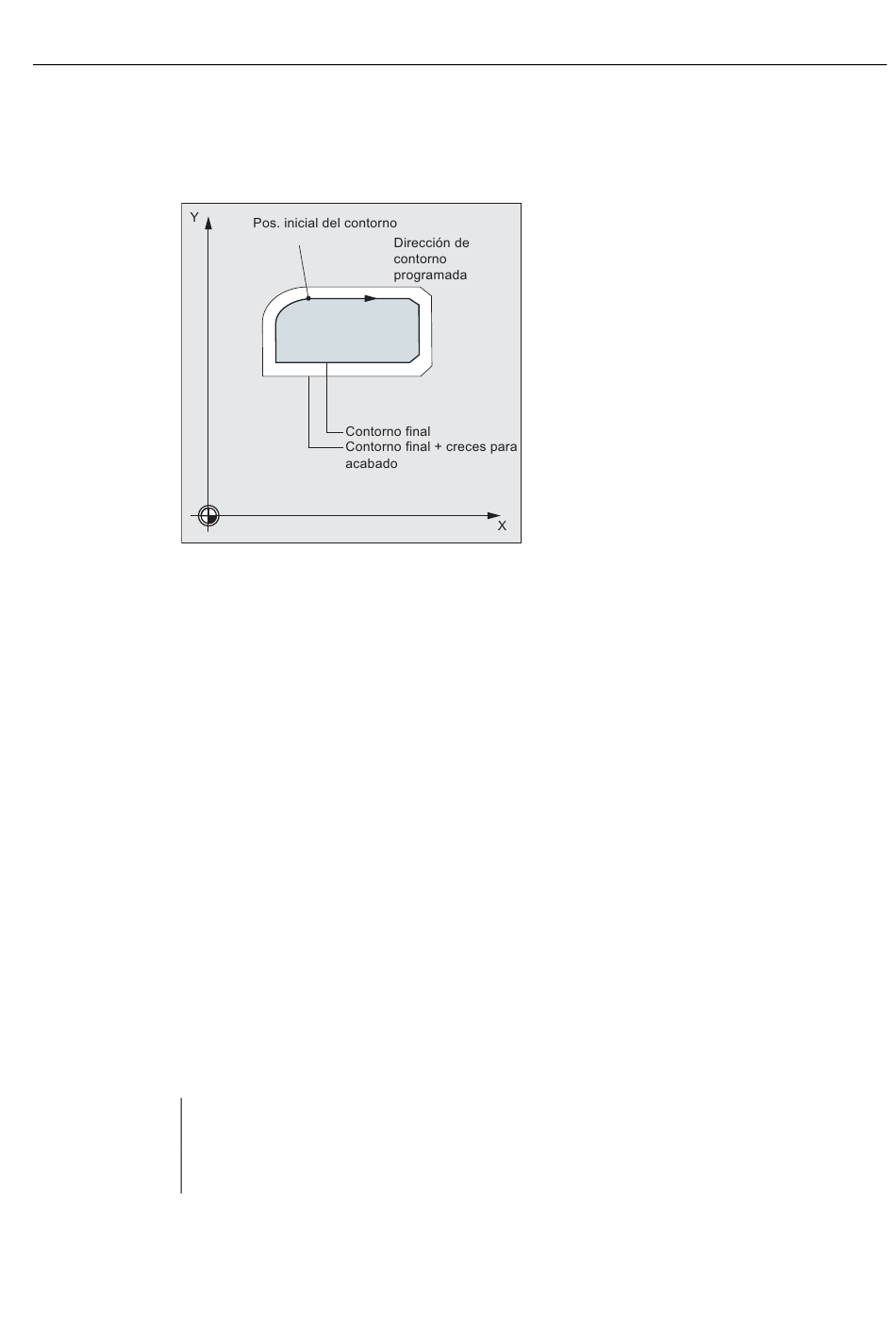

Figura 10-44 Ejemplo Fresado de un contorno cerrado - CYCLE72
Parámetros para la llamada del ciclo:
● Plano de retirada: 250 mm
● Plano de referencia: 200
● Distancia de seguridad: 3 mm
● Profundidad: 175 mm
● Penetración máx. en prof.: 10 mm
● Creces para el acabado en profundidad: 1,5 mm
● Avance para la penetración: 400 mm/min
● Creces en el plano: 1 mm
● Avance en el plano: 800 mm/min
● Mecanizado: desbaste hasta las creces de acabado, recorridos intermedios con G1; en
Parámetros para aproximación:
● G41, por izda. del contorno, o sea, mecanizado exterior
● Aproximación y retirada en cuadrante de círculo en el plano: 20 mm radio
● Avance en el trayecto de retirada: 1000 mm/min
N10 T3 D1
N20 S500 M3 F3000
N30 G17 G0 G90 X100 Y200 Z250 G94
N40 CYCLE72("EX72CONTOUR", 250, 200, 3, 175,
Fresado
Manual de programación y manejo, 03/2011, 6FC5398-0CP10-6EA0
los recorridos intermedios retirada en Z a RFP + SDIS
10.6 Ciclos de fresado
; T3: Fresa de radio 7
; Programar avance, velocidad
; Ir a la posición de partida
; Llamada de ciclos
