10.6 Ciclos de fresado
Explicación de los parámetros
Parámetros RTP, RFP, SDIS, DP, DPR - ver CYCLE81

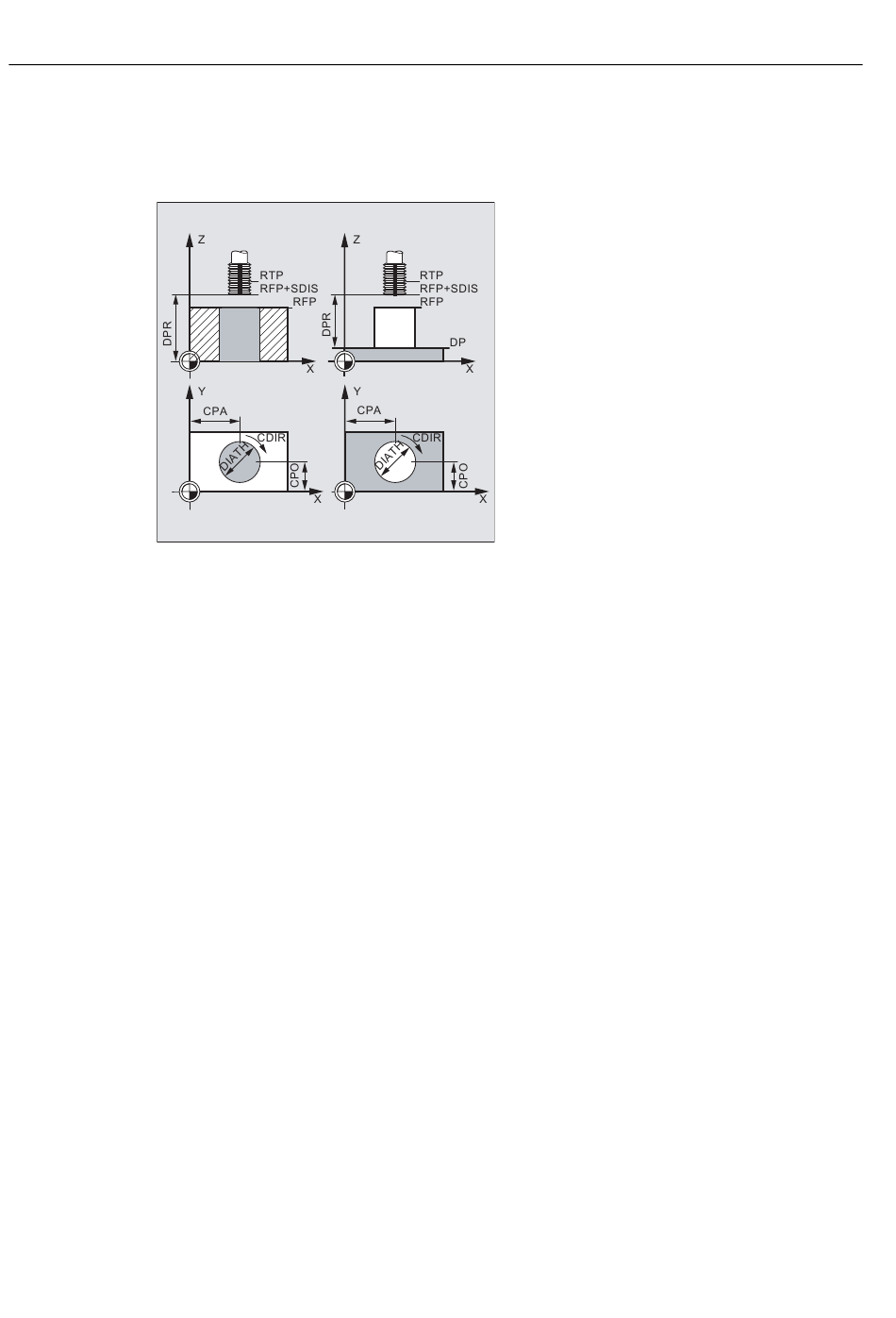

Figura 10-76 Explicación de los parámetros CYCLE90
DIATH, KDIAM y PIT (diámetro nominal, diámetro de agujero y paso de rosca)
Con estos parámetros se determinan los datos de la rosca, o sea, el diámetro nominal, el
diámetro del agujero para roscar y el paso de rosca. El parámetro DIATH es el diámetro
exterior de la rosca y, el KDIAM, el interior. A partir de estos parámetros se generan
internamente los movimientos de entrada y salida.
FFR (avance)
El valor del parámetro FFR se especifica en el fresado de roscas en forma de valor actual
del avance. Es efectivo, durante el fresado, en la trayectoria helicoidal.
Para los movimientos de entrada y salida, este valor se reduce en el ciclo. La retirada se
efectúa fuera de la trayectoria helicoidal, con G0.
CDIR (sentido de giro)
Bajo este parámetro se especifica el valor para el sentido de mecanizado de la rosca.
Si el parámetro tiene un valor no admisible, aparece el aviso:
"Sentido erróneo del fresado, se genera G3".
En este caso, se continúa el ciclo y se genera G3 automáticamente.
TYPTH (tipo de rosca)
Con el parámetro TYPTH se determina si se debe mecanizar una rosca exterior o una rosca
interior.
