12. 1 .2 Avería
à La función sirve para avisar de un error, p. ej. a una instalación directriz de la propiedad. El contacto cierra o
abre, en caso de que el control detecte una avería, ver capítulo 30 "Mensajes de error".
à Ajustar parámetros con:
à DPS: Ajustar
à ST220: Ajustar "Función PA1" a "Avería contacto NA" o "Avería contacto NC".
1 Central directriz de la casa (de la propiedad)
2 Entrada de aviso
12. 1 .3 Indicador de averías para MPS
La función sirve para conmutar el LED de avería en el MPS. El contacto cierra, en caso de que el control detecte
una avería (ver capítulo "Mensajes de error". En caso de vencimiento del mantenimiento, la salida conmuta cíclica-
mente, el LED de avería parpadea en el MPS.
à Para la conexión, véase el capítulo 16.1 "Display programador", "Display programador mecánico (MPS)".
à Ajustar parámetros con:
à DPS: Ajustar
à ST220: Ajustar "Función PA1" a "Avería MPS".
12. 1 .4 Señal de aviso
à La función sirve para activar/desactivar cíclicamente un emisor de señales de la propiedad al abrir o cerrar la puerta.
à Tener en cuenta el consumo de corriente total máximo admisible del control.
à Ajustar parámetros con:
à DPS: Ajustar
à ST220: Ajustar "Función PA1" a "Señal de aviso".

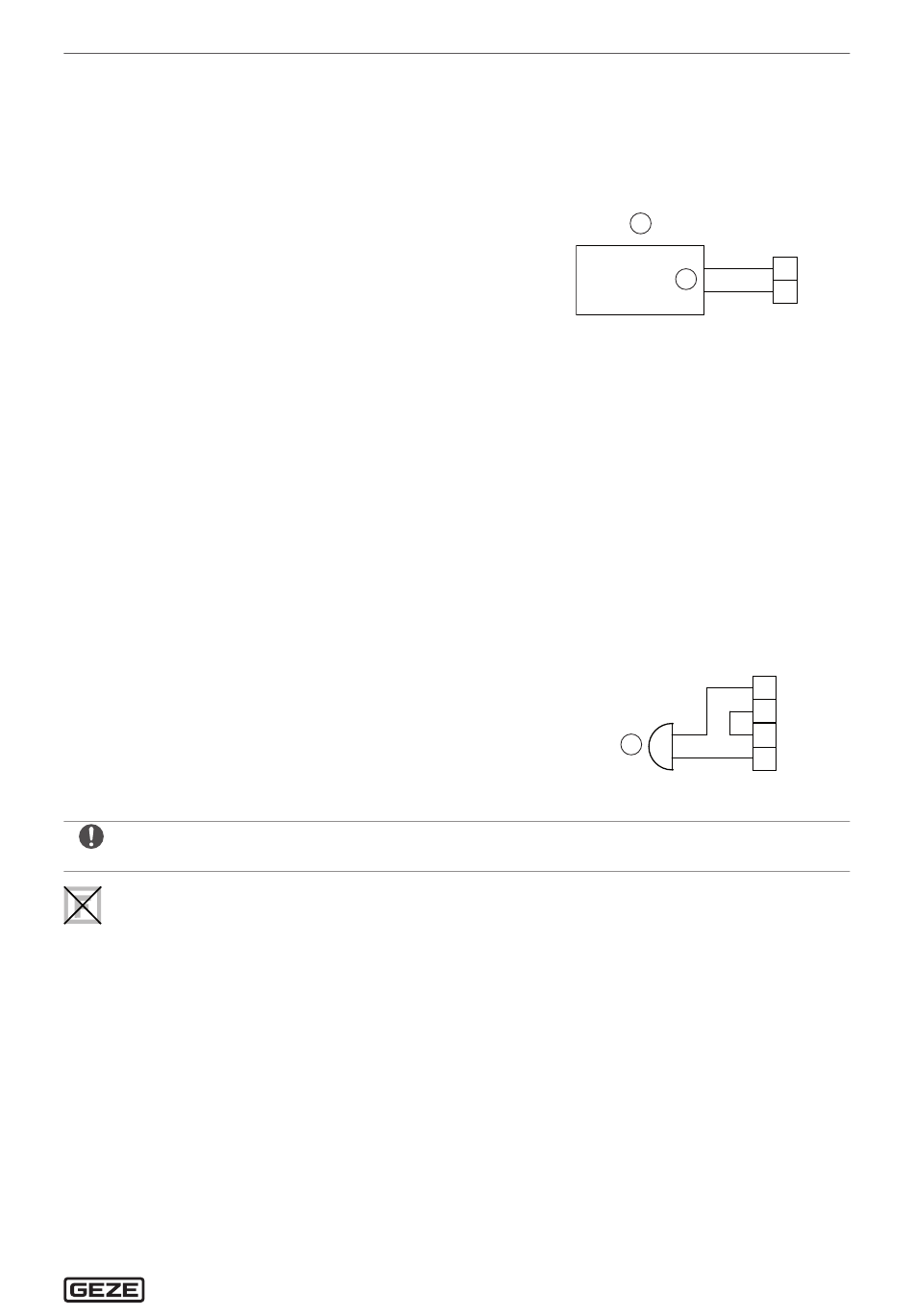

1 Emisor de señales de 24 V DC alimentado por el lado
de automatismo
12. 1 .5 Abrepuertas
La función Abrepuertas no está permitida si se utiliza el automatismo para la zona de protección contra incendios
(Powerturn F ,F/R, F-IS con juego de protección contra incendios).
à En la salida parametrizable PA1 puede conectarse un abrepuertas adicional.
à Tener en cuenta el consumo de corriente total máximo admisible del control.
à Ajustar parámetros con:
à DPS: Ajustar
Ajustar
servicio S1/S2 con LEDs".
à ST220: Ajustar "Función PA1" a "Abrepuertas".
Ajustar "Tipo de abrepuertas" al tipo de abrepuertas conectado, ver capítulo 29.3 "Menú de servicio
ST220".
a (Avería contacto de cierre) o a
a1 02
en (fallo MPS).
a1 04
a (señal de advertencia).
a1 05
a (abrepuertas).
a1 06
al tipo de abrepuertas conectado, ver capítulo 29.6 "Menú de servicio DPS y teclas de
TO
(Avería contacto apertura).
03
1
1
Salidas parametrizables
PA
55 PA1A
2
56 PA1B
PA
1 GND
2 24 V
55 PA1A
56
PA1B
29
