Abrepuertas De 24 V Cc Alimentado Por El Lado De Automatismo; Abrepuertas De 12 V Ca Alimentado En La Propiedad - GEZE Powerturn Esquema De Conexiones

Powerturn
à Parámetro para retardo de apertura día
Dl
à DPS: Ajustar
à ST220: "Parámetro de la puerta", "Retardo de apertura día" o "Retardo de apertura noche" al tiempo necesario.
La señal de abrepuertas se acciona durante toda la posición de apertura y el tiempo de apertura. Transcurrido el
tiempo de apertura y una marcha de cierre de aprox. 10°, se desactiva la señal del abrepuertas.

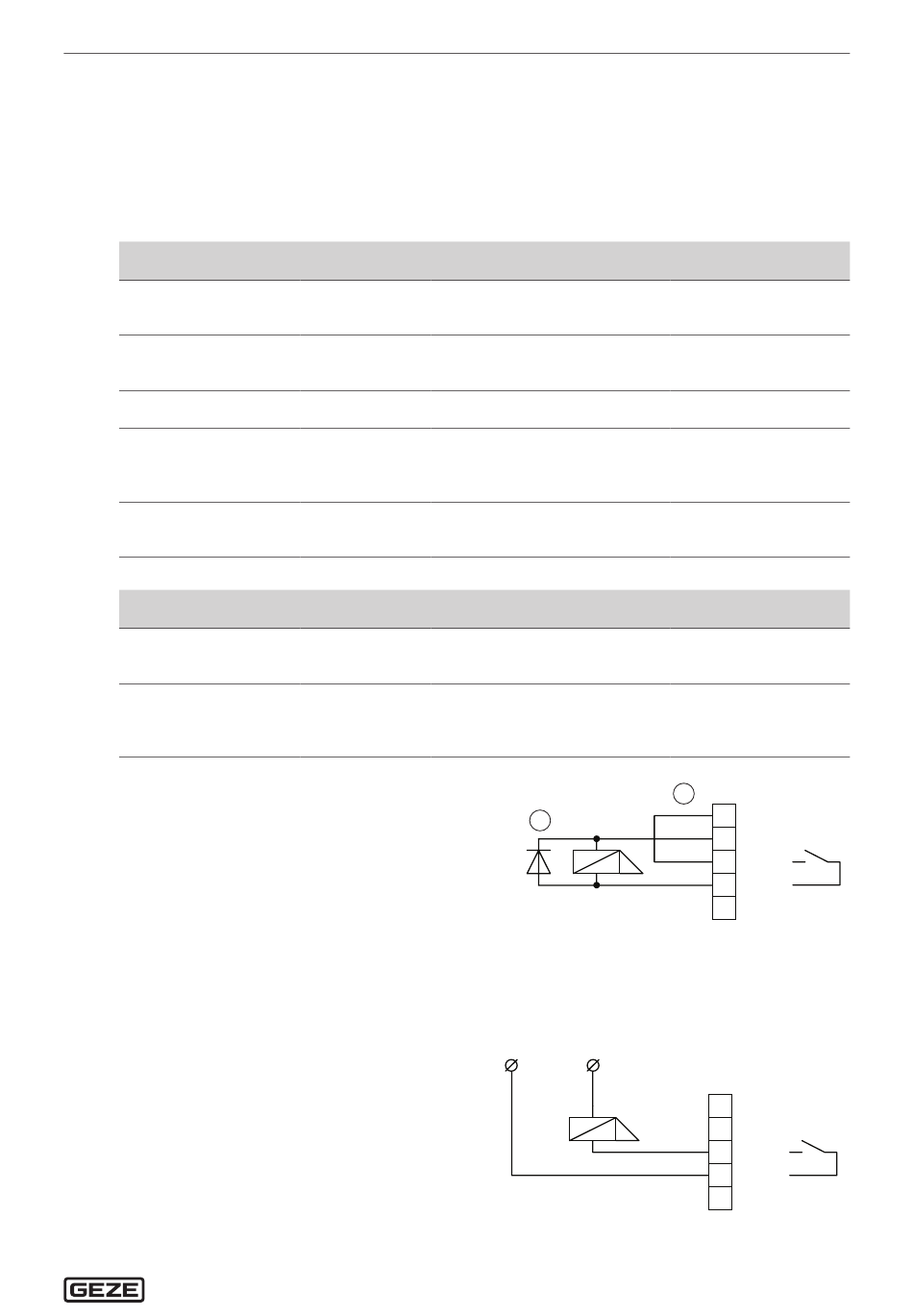

13. 1 Abrepuertas de 24 V CC alimentado por el lado de automatismo
Abrepuertas GEZE para aplicaciones estándar, puertas con control de acceso
Abrepuertas GEZE
tipo
A5000--B
A5000-FB
con guía del pes-
tillo
A5300--B
A5000--E
A5001--B
con contacto de
conmutación
Abrepuertas GEZE para puerta cortafuegos
Abrepuertas GEZE
tipo
FT500--B
FT501--E
con contacto de
conmutación
à Observe el consumo eléctrico máx. 1000 mA, pero consu-
mo eléctrico total de todos los componentes, especialmen-
te en el abrepuertas con corriente de reposo.
à Abrepuertas de corriente de trabajo para Powerturn:
à IQ eStrike A5000--E, nº de mat. 145182
à Abrepuertas de corriente de reposo para Powerturn:
à IQ eStrike A5300--B, nº de mat. 144631
Montar el diodo libre 1N4007 (1), nº de mat. 115293
X
(en el abrepuertas GEZE no se requiere ningún diodo libre).

13.2 Abrepuertas de 12 V CA alimentado en la propiedad

Carga del contacto de salida PA1 con 12 V CA:
máx. 1A
DN
al tiempo necesario (0 s ... 9 s).
Dl
N° de Consumo eléctrico
mat.
144590 200 mA (a 12 V)
100 mA (a 24 V)
144632 200 mA (a 12 V)
100 mA (a 24 V)
144631 200 mA (a 12 V)
100 mA (a 24 V)
145182 200 mA (a 8–11 V)
50 mA (a 12-24 V)
145183 200 mA (a 12 V)
100 mA (a 24 V)
N° de Consumo eléctrico
mat.
144634 200 mA (a 12 V)
100 mA (a 24 V)
144647 200 mA (a 8–11 V)
50 mA (a 12-24 V)
para retardo de apertura Noche, ajustar con:
Tensión
Operación continua: 12 ó
24 V DC ±15 %
Modo de par: 12–48 V AC/DC
Operación continua: 12 ó
24 V DC ±15 %
Modo de par: 12–48 V AC/DC
Operación continua: 12 ó
24 V DC ±15 %
Operación continua: 8-28 V CC
Modo de par: 8-28 V AC/DC
Operación continua: 12 ó
24 V DC ±15 %
Modo de par: 12–48 V AC/DC
Tensión
Operación continua: 12 ó
24 V DC ±15 %
Modo de par: 12–48 V AC/DC
Operación continua: 8-28 V CC
Modo de par: 8-28 V AC/DC
1
1 Diodo libre
2 Puente de alambre
~ 12V AC ~
max. 1A
Abrepuertas
Funciones
Abrepuertas de corriente de
trabajo, aplicaciones estándar,
puertas con control de acceso
Abrepuertas de corriente de
trabajo, aplicaciones estándar,
puertas con control de acceso
Abrepuertas con corriente de
reposo, aplicaciones estándar
Abrepuertas de corriente
de trabajo, aplicaciones es-
tándar, apertura bajo carga
previa en tensión continua
Abrepuertas de corriente de
trabajo, aplicaciones estándar,
puertas con control de acceso
Funciones
Abrepuertas de corriente de
trabajo, puertas cortafuegos
Abrepuertas de corriente
de trabajo, puertas corta-
fuegos, apertura bajo carga
previa en tensión continua
TOE
2
1
GND
2 24V
31
TOEA
32 TOEB
33 RM
TOE
1 GND
2 24V
31 TOEA
32 TOEB
33
RM
35
