Powerturn

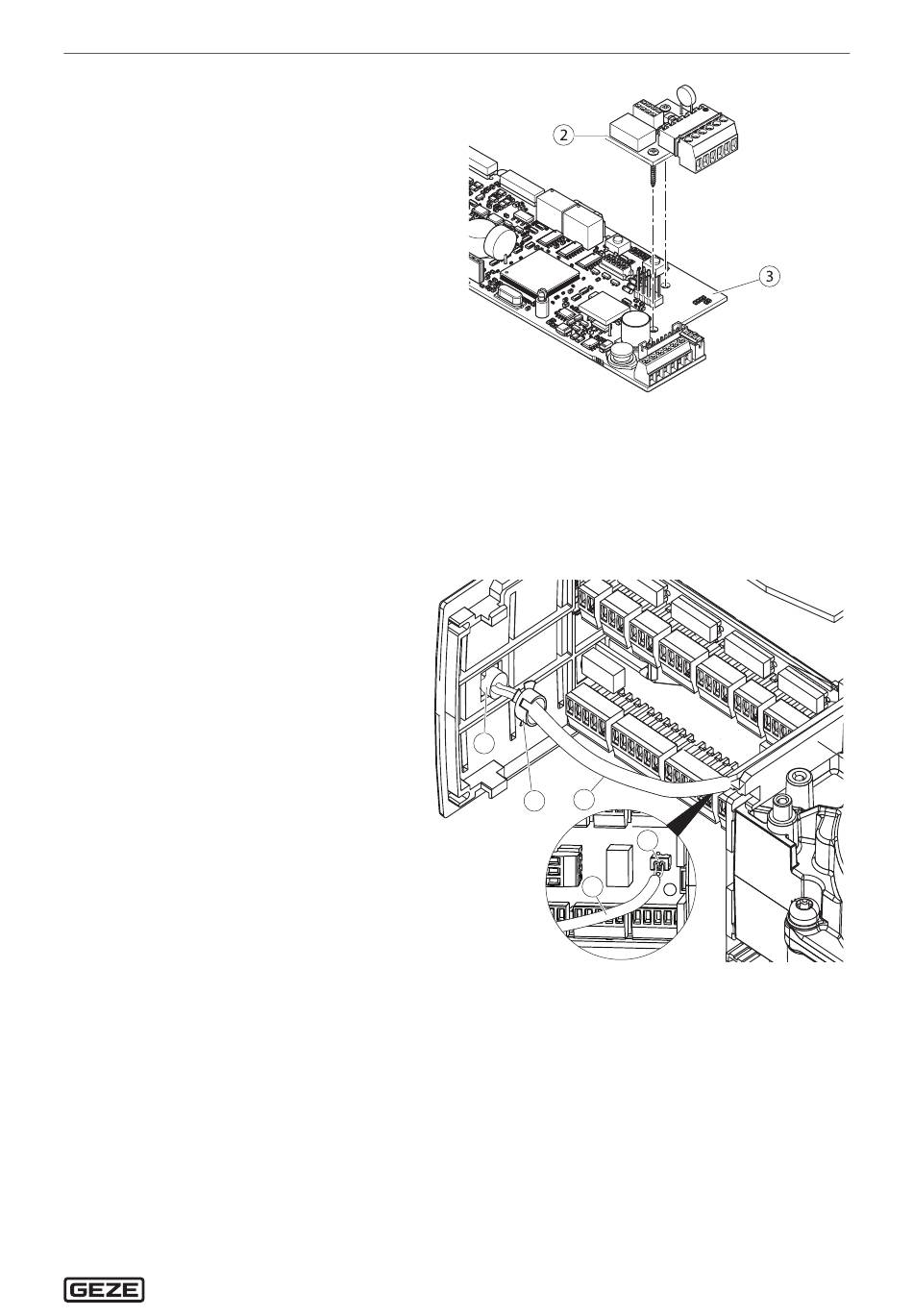

Conectar la placa de circuito de radio (2) a la plati-
X
na de control DCU800 (3).
Atornillar la placa de circuito de radio (2).
X
à En el automatismo de 2 hojas la central de detección de humos debe conectarse al mismo control que el pul-
sador de reinicio del automatismo.
Tener en cuenta las instrucciones de instalación de la central de detección de humos.
X
à El control carga el consumo de la central de detección de humos con aprox. 10 mA.
à En caso de alarma de incendio o corte de red, el abrepuertas (en borne 31 / 32) y el motor se desconectan del
control. La puerta cierra mediante fuerza elástica. En puertas de 2 hojas cierran ambas hojas. La velocidad de
cierre se puede ajustar.
Montar el pulsador de reinicio
Arrancar la posición para el conmutador de
X
reinicio en la parte lateral.
Conectar el pulsador de reinicio (1) a través
X
de la parte lateral.
Abrir el anillo de seguridad (2).
X
Conectar el cable de conexión (3) del pulsa-
X
dor de reinicio a la conexión (4).
1
3
2
4
3
Central de detección de humos
