es 5� | � ��� ��� ��� � � ��� ��� ��� | Preparación para la comprobación
�.� Conectar la bomba de forma eléctrica
Cómo proceder:
1

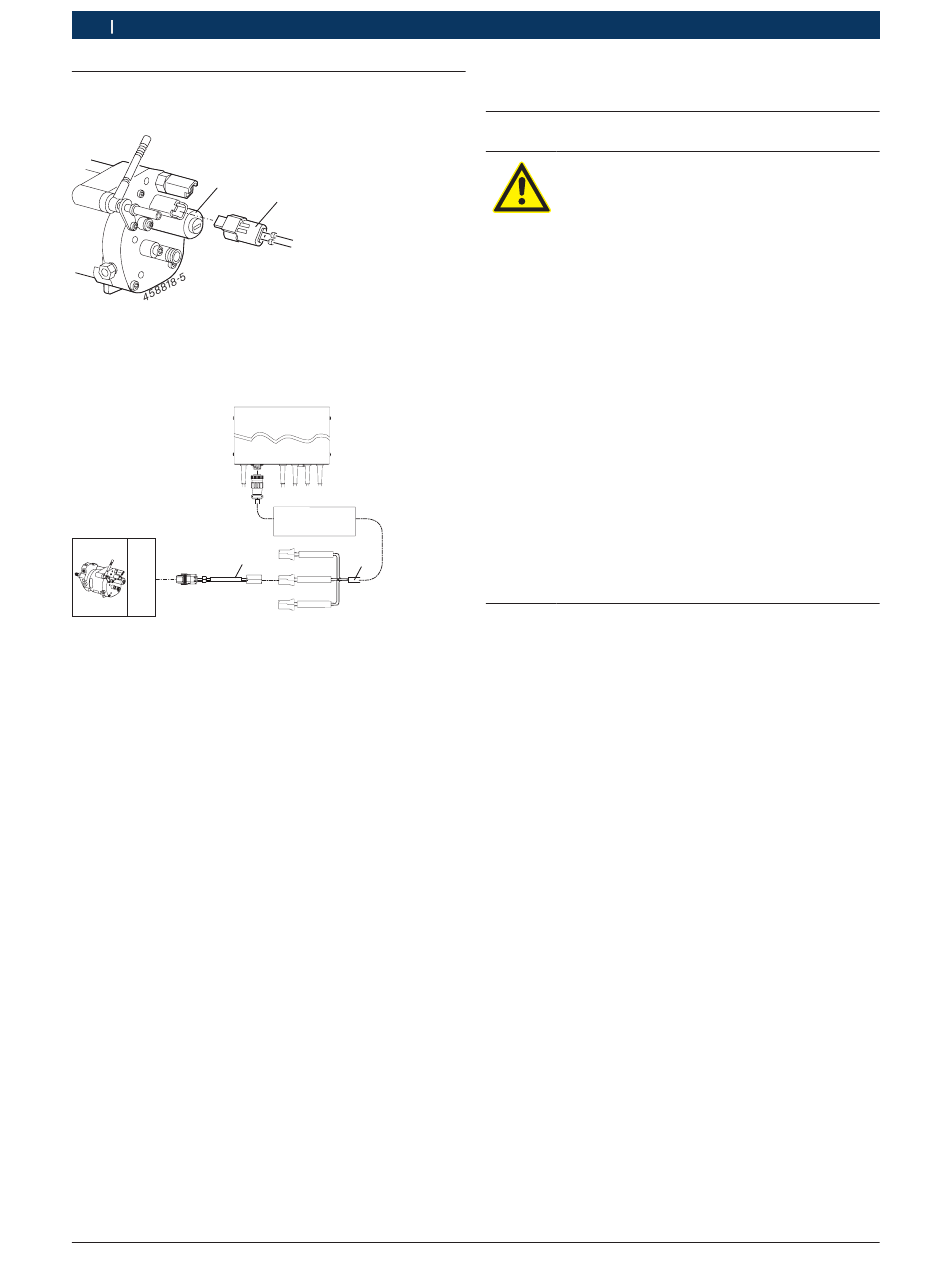

Fig. 8: Conexión eléctrica
Esquema
Delphi
2
IMV
2 1 684 460 2XX
1
458800-7
¶
Conectar el cable de conexión ZME (pos. 3) con el
cable adaptador suministrado 1 684 460 270 ó
1 684 460 284 (pos. 2) a la IMV (pos. 1) de la bomba
Delphi.
|
1 689 979 986 2009-12-11
2
CRE 800
1 684 460 251
oder/ or/ ou/ o
1 684 462 511
3
Speed Sensor
DRV/DMV1/ZME
EAV/DMV2
5. Comprobación
5.�

Conectar el EPS

Advertencia - Peligro de lesiones al salir-
se aceite de ensayo o por proyección de
piezas.
Si la conexión hidráulica no se efectúa
correctamente según las normas del equi-
pamiento de comprobación y de la bomba
Common Rail al iniciarse la comprobaci-
ón, puede salirse aceite de ensayo a alta
presión o pueden reventar componentes
del equipamiento de comprobación. De
esta manera se pueden producir heridas o
daños materiales.
¶
Antes de activar compruebe si todos los
tubos flexibles en el equipamiento de
comprobación y en la bomba de Com-
mon Rail están conectados correctamen-
te según las normas.
¶
No abrir la carcasa de protección de
inyección hasta que el accionamiento de
EPS esté parado.
¶
Cambie los tubos flexibles con fugas y
defectuosos.
Cómo proceder:
1. Conectar el EPS mediante el interruptor principal.
2. Iniciar el software del sistema EPS 945.
? El software realiza una inicialización y las indicaci-
ones de estado se iluminan en verde.
3. Conectar el convertidor del EPS y la bomba de acei-
te de ensayo al elemento de servicio del EPS.
4. Activar la liberación del regulador.
" "
El EPS 815 y el juego de comprobación CRS 845 están
listos para la comprobación de las bombas.
