Tras realizar el ajuste, cierre el bloqueo de
seguridad antirrotación (2) para bloquear el
conjunto.
Cuando ajuste la longitud del brazo superior (1), no
exceda el límite de extensión (2) del roscado.
IMPORTANTE:
El incumplimiento de este límite puede
provocar la pérdida de los implementos
acoplados al tractor y causar accidentes
graves.

3.10.6 Enganches inferiores

(1) Brazos con gancho y rótula Los ganchos
encajan automáticamente en las rótulas
montadas sobre los pasadores de enganche.
Las rótulas simples se utilizan para los
puntos de enganche de horquilla, mientras
que las rótulas con conos de guía se
emplean para acoplamiento con un solo
pasador. Asegúrese de que el enganche esté
correctamente bloqueado. Se puede
desbloquear los ganchos para el
desacoplamiento desde la cabina, por medio
de cables (accesorio).
Enganches inferiores telescópicos
(2)
Desbloquee el pasador (A) para ajustar el
extremo telescópico. No olvide bloquearlo al
engancharlo.
Brazo con gancho de categoría 2
Los ganchos encajan automáticamente en las
rótulas montadas sobre los pasadores de
enganche.
Las rótulas normales se utilizan para los
enganches de horquilla.
Las rótulas con conos de guía se utilizan para los
ejes simples.
Los ganchos pueden desbloquearse para el
desacoplamiento de la cabina, mediante cables
específicos (suministrados como accesorio).
Para el uso en condiciones difíciles (por ejemplo,
en trabajos forestales), instale un tornillo (M8 x 55
de clase 8.8) en el orificio (A) de cada brazo con
gancho y, a continuación, bloquéelo con una tuerca
(arandela plana normal y contratuerca de nylon)
para evitar que se desbloquee accidentalmente.
ACW2184210

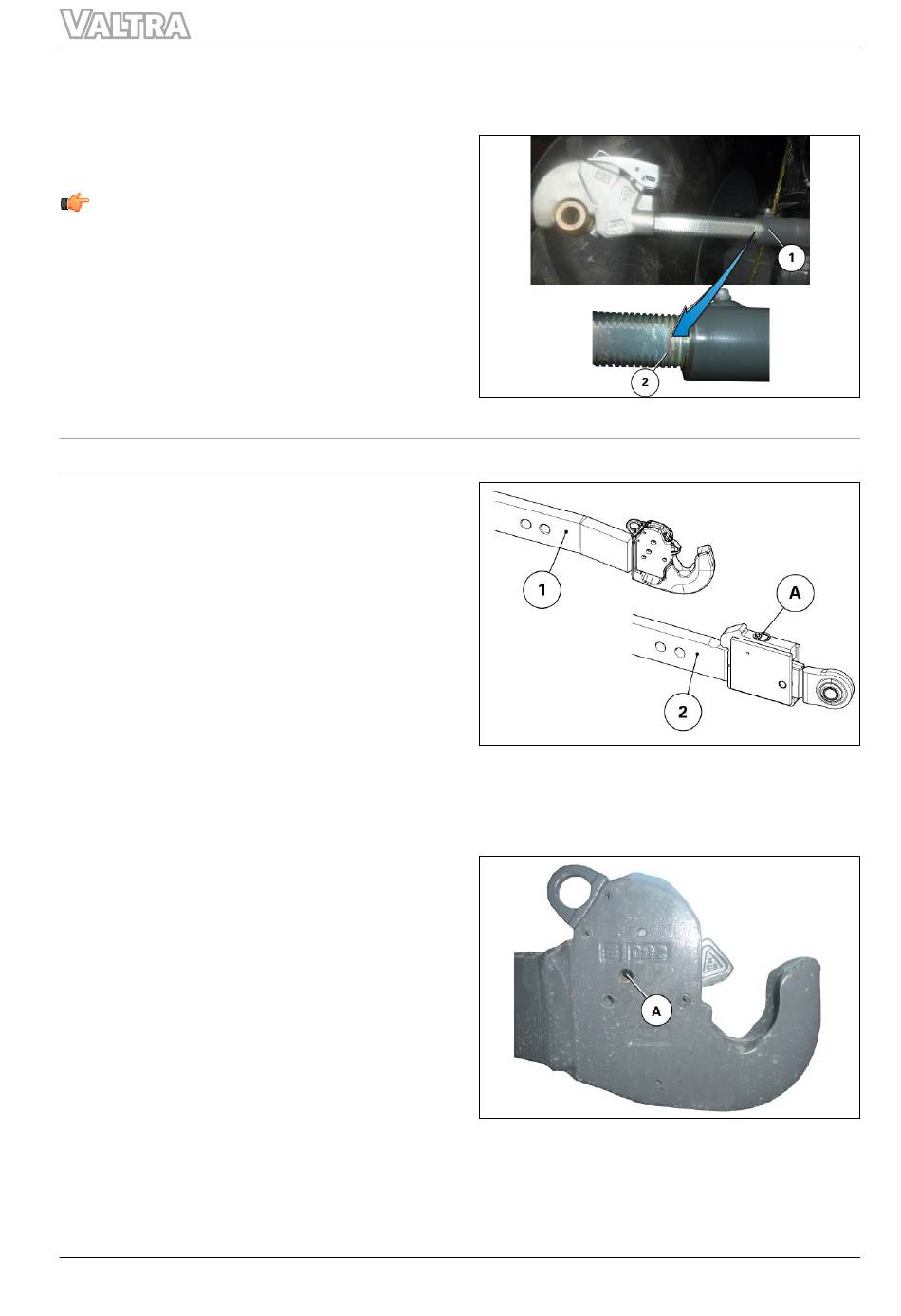

Figura 122:
Fig. 123.
Fig. 124.
