APLICACIÓN
SurgiGraphic 6000 es la principal mesa
para operaciones por imagen de
STERIS. Está diseñada
fundamentalmente para tratamientos de
dolor endovasculares, vasculares o
cardiovasculares poco invasivos o
cualquier otro procedimiento que
requiera imágenes radioscópicas con
brazo en forma de C en la operación.
DESCRIPCIÓN
La mesa de operaciones por imagen
SurgiGraphic 6000 está formada por un
tablero de fibra de carbono sujeto por un
conjunto formado por una única columna
y una base móvil. El tablero incluye
movimientos manuales en cuatro direcciones, tanto lateral como
longitudinalmente. Medidas del largo: se pueden conseguir hasta
1803 mm (71") (2108 mm [83"] con la extensión de fibra de
carbono) El tablero incluye un borde único biselado a 45º que
facilita el acoplamiento de accesorios, al mismo tiempo que
permite la posibilidad de conseguir una imagen de 360º del
paciente con un brazo de radioscopia en forma de C.
Tamaño total (A x L x A):
787 mm (31") x 2337 mm (92") x 813 mm mín. a 1067 mm máx.
(32" a 42")
La configuración estándar de la mesa comprende:
• Acolchamiento de tablero TLT de 51 mm (2")
• Tablero de fibra de carbono de 0,6 mm (estándar) equivalente
al aluminio
• Tablero nivelable "True Earth-Plane" (horizontal 100%)
• 1083 mm (71") de área despejada para imagen (2108 mm [83"]
con el accesorio de extensión de fibra de carbono)
• Plataforma manual de 4 direcciones (406 mm [16"] longitudinal
y 203 mm [8"] lateral)
• Altura ajustable, funciones Trendelenburg y de inclinación lateral
• Inclinación lateral izquierda y derecha (las plataformas
longitudinales se utilizan en las posiciones de inclinación lateral)
• Inclinación Trendelenburg y Trendelenburg inverso (las
plataformas laterales se utilizan en las posiciones de inclinación
Trendelenburg)
• Mando colgante
• Memoria de posicionamiento del paciente (cuatro posiciones)
• Pulsador del cirujano para controlar las plataformas manuales
de cuatro direcciones, el bloqueo de las plataformas, el nivel,
la altura y las funciones de posicionamiento Trendelenburg y
de inclinación lateral
Las casillas marcadas a continuación se aplican a este equipo
TENSIÓN
❑ 100 V CA, 50/60 Hz, 5 amperios
❑ 120 V CA, 50/60 Hz, 4,2 amperios
❑ 220 V CA, 50/60 Hz, 2,4 amperios
❑ 230/240 V CA, 50/60 Hz, 2 amperios
FUENTE DE ALIMENTACIÓN
❑ Electricidad

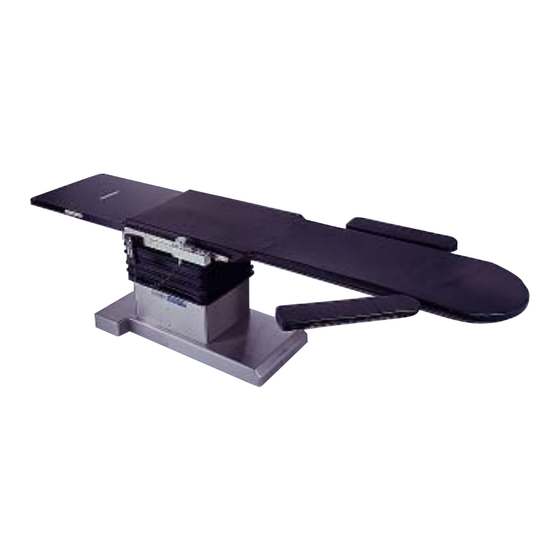

MESA QUIRÚRGICA Y PARA DIAGNÓSTICO
POR IMAGEN SURGIGRAPHIC
(Diseño típico; algunos detalles pueden variar.)
• Base móvil con bloqueo de suelo autonivelador
• Peso máximo del paciente: 226 kg (500 libras)
NORMAS
Las mesas SurgiGraphic de STERIS cumplen las siguientes
normativas:
• Norma 2601-1, 1ª ed. de Underwriters Laboratories (UL),
certificado por los laboratorios ETL Testing Laboratories, Inc.
• Norma CSA-C22.2 Nº. 601.1-M90, norma para equipos
electromédicos, certificado por los laboratorios ETL Testing
Laboratories, Inc.
• EN 60601-1: 1993, 2ª modificación, 1995, Seguridad
eléctrica, certificado por los laboratorios ETL Testing
Laboratories, Inc.
• IEC 601-1-2: 2001, Compatibilidad electromagnética,
certificado por los laboratorios ETL Testing Laboratories, Inc.
• EN-55011: Grupo I, Clase B, Ensayos de emisiones,
certificado por los laboratorios ETL Testing Laboratories, Inc.
• EN 60601-2-46, 1ª ed., certificado por los laboratorios ETL
Testing Laboratories, Inc.
• Directiva sobre productos sanitarios 93/42/CEE
• Normativa de la FDA sobre buenas prácticas de fabricación
21CFR820 para productos sanitarios
• Equipo Clase 1
• Equipo Tipo B
• Apto para funcionamiento continuo con poco tiempo de
carga (10% de ciclo de trabajo)
• IPX-4
CONFIGURACIÓN DEL ACOLCHAMIENTO
❑ Acolchamiento TLT de 51 mm (2") (estándar)
PAQUETES DE ACCESORIOS
❑ Paquete de accesorios estándar
❑ Paquete vascular
®
REFERENCIA ANTISÍSMICA:
❑ Mesa de base fija SurgiGraphic 083280-308
Artículo _____________________
Ubicaciones__________________
____________________________
SD768ES (09/01/06)
6000
