Modelli di riferimento: / Reference Ducati Motorcycles:
Hypermotard

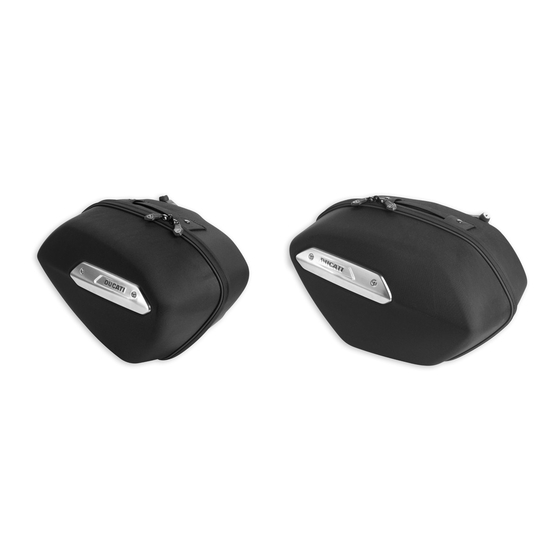

Kit borse laterali semirigide / Semi-rigid side pannier kit - 96780131A
1 Borsa destra
2 Borsa sinistra
3 Supporto inferiore borse
4 Vite TCEIF M8x22
5 Vite TCEIF M8x30
6 Funghetto aggancio borse lungo
7 Vite TCEI M6x20
8 Funghetto aggancio borse corto
9 Vite TSPEI M6x20
10 Attacco con chiave destro
11 Camma serratura
12 Vite
13 Attacco con chiave sinistro
14 Anello elastico
1 RH side pannier
1 LH side pannier
1 Side pannier lower support
1 screw M8x22
1 screw M8x30
1 Long side retaining element
1 Socket cap screw M6x20
1 Short side retaining element
1 screw M6x20
1 RH fixing element
1 Lock cam
1 Screw
1 LH fixing element
1 Snap ring
Cod. ISTR - 489
12
11
13
14
9
1
I particolari con riferimento cerchiato rappresentano l'accessorio da installare e gli eventuali
componenti di montaggio.
Quelli non cerchiati si riferiscono ai componenti originali che devono essere riutilizzati.
Per una lettura rapida e razionale sono stati impiegati simboli che evidenziano situazioni di
massima attenzione, consigli pratici o semplici informazioni.
Tutte le indicazioni destro o sinistro si riferiscono al senso di marcia del motociclo.
Part nos. that are circled represent the accessory to be installed and possible relevant fittings.
Part nos. that are not circled refer to original parts to be re-used.
For easy and rational reading, this document uses graphic symbols for
highlighting situations in which maximum care is required, practical advice or simple information.
Any right- or left-hand indication refers to the vehicle direction of travel.
Attenzione / Warning
La non osservanza delle istruzioni riportate può creare una situazione di pericolo e causare
gravi lesioni personali e anche la morte. / Failure to follow these instructions might give raise to
a dangerous situation and provoke severe personal injuries or even death.
Importante / Caution
Indica la possibilità di arrecare danno al veicolo e/o ai suoi componenti se le istruzioni
riportate non vengono eseguite. / Failure to follow these instructions might cause damages to the
vehicle and/or its components.
Note / Note
Fornisce utili informazioni sull'operazione in corso. / Useful information on the procedure
being described.
9
8
3
8
6
5
8
4
9
6
7
7
9
8
12
11
14 10
Pag. - Page 1/3
