: Izmjenicni napon i frekvenca napajanja stroja
- U
1
(prihvatljive
granice ±10%):
: Maksimalna struja koju linija apsorbira.
- I
1 max
: Efektivna struja napajanja
- I
1eff
8- Rezultati kruga rezanja:
: maksimalni napon u prazno (otvoreni krug rezanja).
U
-
0
: Normalizirana odgovarajuca struja i napon koje može
- I /U
2 2
isporuciti stroj tijekom rezanja.
X : Odnos prekidanja: oznacava vrijeme tijekom kojeg stroj
-
može isporuciti odgovarajucu struju (isti stupac). Oznacava
se u %, na osnovi ciklusa od 10 min (npr. 60% = 6 minuta
rada, 4 minute stanke; i tako dalje).
U slučaju da se pređu faktori upotrebe (sa pločice, koji
se odnose na sobnu temperaturu od 40°C) uključiti će
se termička zaštita (stroj ostaje u stand-by-u dok se
temperatura ne vrati unutar dopuštenih granica.
- A/V-A/V : Oznacava niz regulacija struje za rezanje
(minimalna - maksimalna) sa odgovarajucim naponom luka.
9- Maticni broj za identifikaciju stroja (neophodno za tehnicko
servisiranje, za narucivanje rezervnih dijelova, potragu porijekla
proizvoda).
: Vrijednost osiguraca sa kasnim paljenjem za zaštitu linije.
10-
11- Simboli koji se odnose na sigurnosne mjere čije je značenje
navedeno u poglavlju 1 "Opća sigurnost za lučno varenje".
Napomena: Znacaj simbola i brojki na navedenom primjeru plocice
indikativan je; tocni tehnicki podaci sustava za rezanje plazmom
kojima raspolažete moraju biti navedeni izravno na plocici stroja.
OSTALI TEHNICKI PODACI:
- IZVOR STRUJE: vidi tablicu 1 (TAB.1)
- PLAMENIK : vidi tablicu 2 (TAB.2)
Težina stroja za varenje navedena je u tablici 1 (TAB. 1).
4. OPIS SUSTAVA ZA REZANJE PLAZMOM
Uređaji za kontrolu, regulaciju i priključivanje
IZVOR STRUJE (Sl. B)
1 - Plamenik s izravnim ili centraliziranim priključkom.
- Gumb na plameniku jedini je upravljački element preko kojega
se može dati komanda za početak i prestanak rezanja.
- Kad prestanete djelovati na gumb, ciklus se prekida odmah u
bilo kojoj fazi, osim zraka za hlađenje (naknadni zrak).
- Slučajni manevri: da biste dali odobrenje za početak ciklusa
rezanja, gumb trebate pritisnuti u najkraćem mogućem vremenu.
- Električna sigurnost: funkcija gumba je onemogućena ukoliko
izolacioni nosač sapnice NIJE namontiran na glavu plamenika,
ili je njegova montaža pogrešna.
2 - Povratni kabel.
3 - Kontrolna ploča.
KONTROLNA PLOČA (Sl. C)
1 - Koder i tipka
Funkcija kodera:
U bilo kojem trenutku omogućava regulaciju struje.
Funkcija tipke:
U bilo kojem režimu omogućava postavku jedinice mjere koju
koristi senzor tlaka.
2 - Tipka za odabir radnih režima
Omogućava odabir radnih režima (Sl. D):
REZANJE
Standardni režim rada.
REZANJE NA REŠETKAMA
Režim rezanja s lukom koji se održava i onda kad se ne prenese
na radni komad.
BLOKIRANO REZANJE
Režim sličan načinu rada rezanje, s razlikom što se gumb na
plameniku može otpustiti čim se formira luk rezanja. Rezanje se
prekida kad se ponovo pritisne gumb na plameniku.
ŽLIJEBLJENJE
Režim žlijebljenja, prikladan za primjenu s plamenikom
opremljenim potrošnim dijelovima za ŽLIJEBLJENJE.
3 - Tipka za ZRAK
Kad pritisnete ovu tipku, zrak i dalje izlazi iz plamenika u trajanju
od oko 45 sek. (
tlak u rasponu koji zahtijeva plamenik.

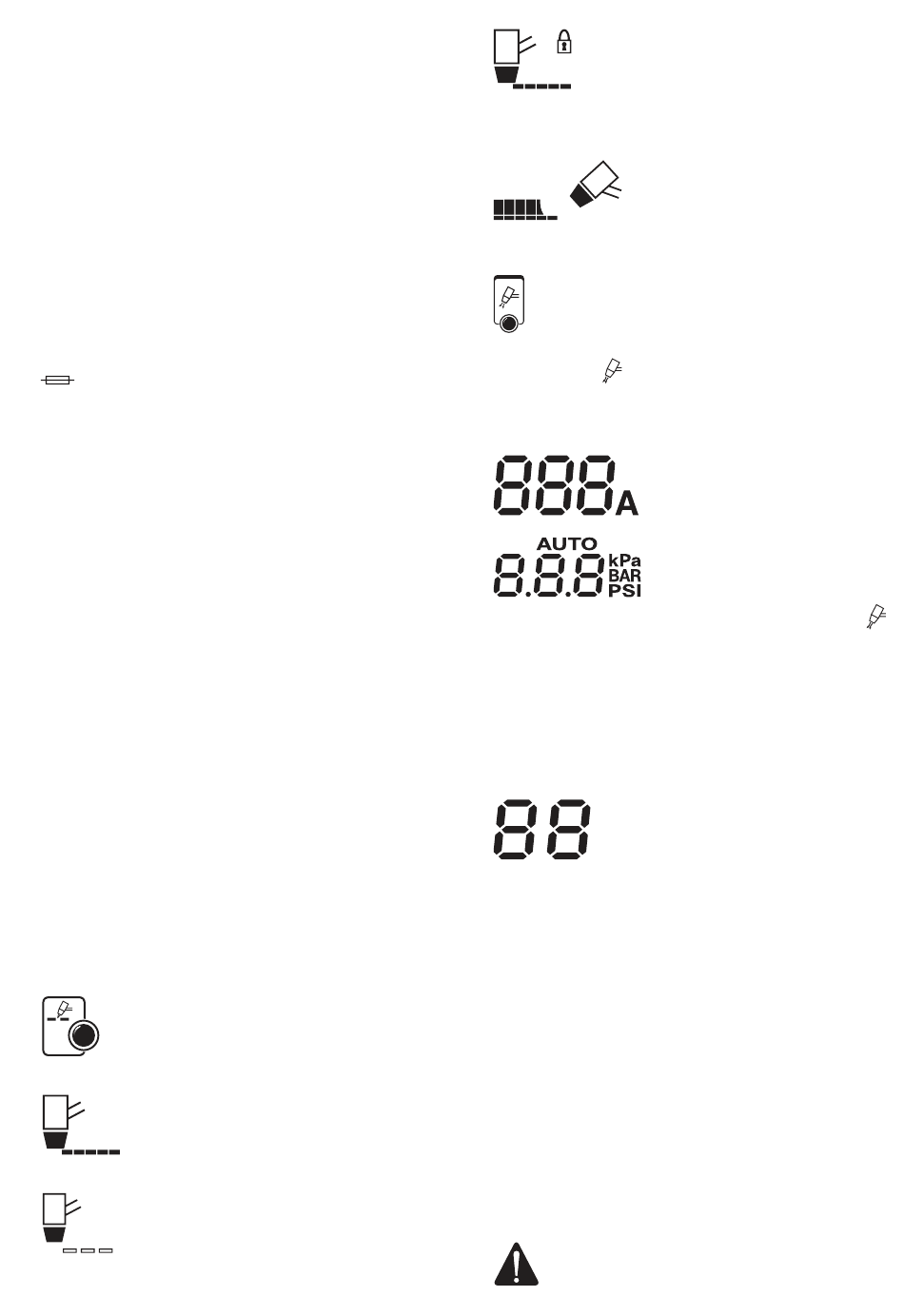

Zaslon (Sl. D)
1 - Prikazivanje struje
2 - Prikazivanje tlaka zraka na digitalnom manometru.
- Pritisnite tipku zraka da bi izašao zrak iz plamenika (
uključen).
Postavite tlak na traženu vrijednost pomoću gumba za
podešavanje tlaka na reduktoru tlaka (Sl. E-3).
- Povucite gumb na gore da ga deblokirate i okrenite ga (Sl.
E-3).
Ako je postavljeni tlak izvan potrebnog raspona, pojavit će se
upozorenje (Sl. D-3).
- Kad završite regulaciju, gurnite gumb na dolje da biste
blokirali reguliranu vrijednost (Sl. E-3).
3 - Šifra alarma, upozorenje s prekidom el. energije.
Do uspostavljanja normalnog stanja nakon uključivanja alarma
ili upozorenja dolazi obično 10 sekundi nakon otklanjanja uzroka
koji je doveo do uključivanja alarma/upozorenja.
01: Intervencija toplinske zaštite glavnog kruga.
02: Intervencija toplinske zaštite sporednog kruga.
03: Uključivanje zaštite uslijed prevelikog napona linije
napajanja.
04: Uključivanje zaštite uslijed nedovoljnog napona linije
napajanja.
05: Intervencija toplinske zaštite magnetnih komponenti.
06: Intervencija uslijed nedostatka faze linije napajanja.
08: Pomoćni napon izvan raspona.
09: Intervencija zaštite presostata kruga zraka.
15: Intervencija sigurnosnog kruga plamenika.
Šifre upozorenja, upozorenje bez prekida el. energije:
07: Dojava da je unutar aparata prisutna prevelika količina
prašine
11: Dojava da su plamenik / potrošni dijelovi istrošeni.
14: Dojava da postoji greška kod serijskih podataka.
16: Dojava da je tlak u krugu zraka izvan optimalnog raspona.
17: Dojava da nije stabilna linija napajanja.
4 - Prisutnost alarma ili upozorenja.
- 110 -
upaljeno). Za vrijeme ove faze regulira se
