Toro TimeCutter HD X4850 Manual Del Operador página 40

3. Afloje las 2 fijaciones en la tapa de la batería 1/4 de
vuelta en sentido antihorario y retire la tapa de la
batería (Figura 52).

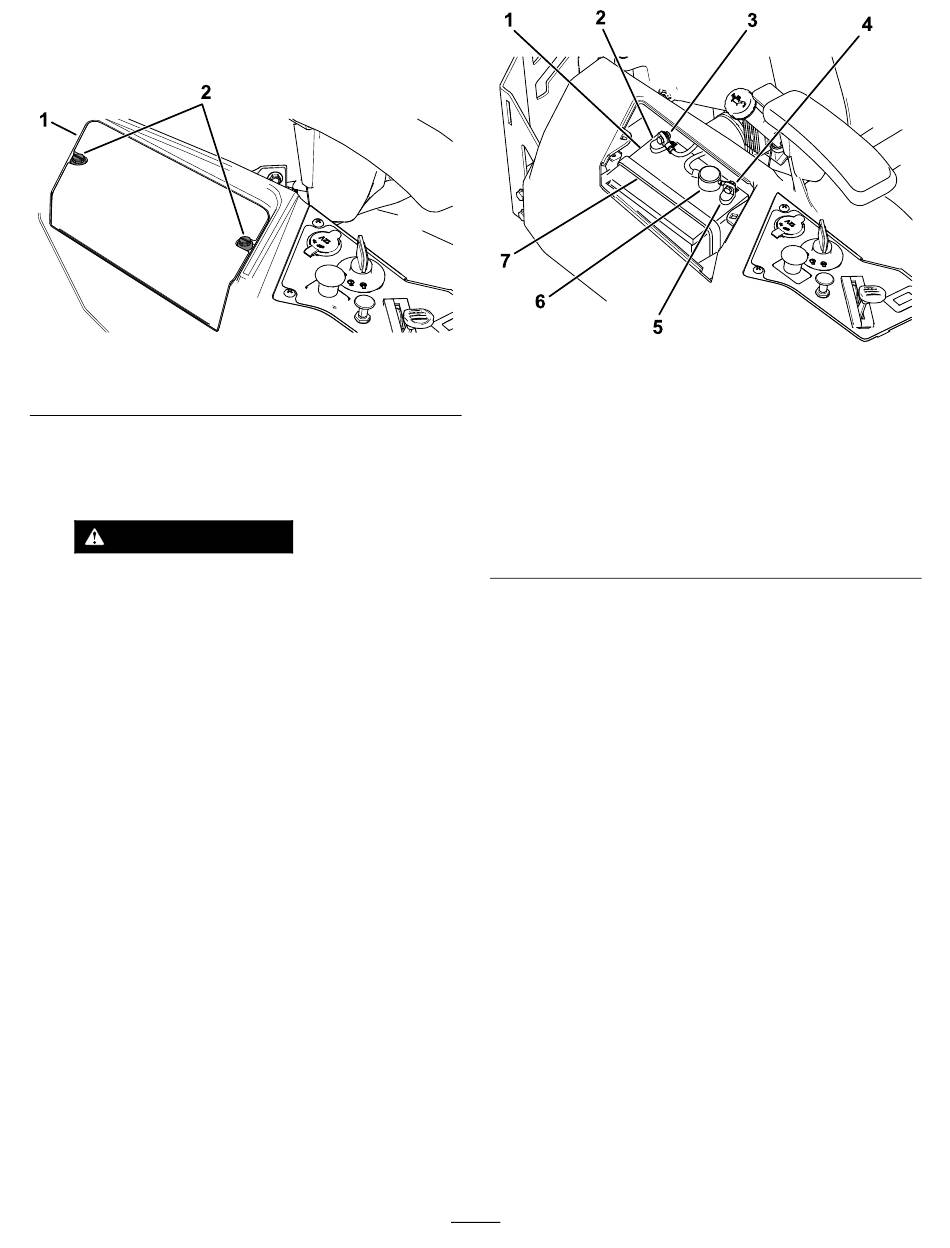

Figura 52
1. Tapa de la batería
4. Desconecte el cable negativo de tierra (negro) del
borne de la batería (Figura
Nota: Guarde todas las fijaciones.
ADVERTENCIA
Un enrutado incorrecto de los cables de la
batería podría dañar la máquina y los cables,
causando chispas. Las chispas podrían hacer
explotar los gases de la batería, causando
lesiones personales.
• Desconecte siempre el cable negativo
(negro) de la batería antes de desconectar
el cable positivo (rojo).
• Conecte siempre el cable positivo (rojo)
de la batería antes de conectar el cable
negativo (negro).
5. Deslice hacia arriba la cubierta de goma del cable
positivo (rojo).
6. Desconecte el cable positivo (rojo) del borne de la
batería (Figura 53).
Nota: Guarde todas las fijaciones.
7. Retire la correa de sujeción de la batería
levante la batería para retirarla de su bandeja.
g190587
2. Fijaciones
53).
(Figura 53) y
1. Batería
2. Borne negativo (–) de la
batería
3. Perno, arandela y tuerca
del borne negativo (–) de
la batería
4. Perno, arandela y tuerca
del borne positivo (+) de la
batería
Cómo cargar la batería
Intervalo de mantenimiento: Antes del almacena-
miento—Cargue la batería y desconecte
los cables.
1. Retire la batería del chasis; consulte
batería (página 39).
2. Cargue la batería a un ritmo de 6 a 10 amperios durante
1 hora como mínimo.
Nota: No sobrecargue la batería.
3. Cuando la batería esté completamente cargada,
desconecte el cargador de la toma de electricidad, luego
desconecte los cables del cargador de los bornes de la
batería (Figura 54).
40
Figura 53
5. Borne positivo (+) de la
batería
6. Cubierta del borne
7. Perno de sujeción de la
batería
Cómo retirar la
g188903
