NOTICE D'INSTRUCTIONS
4
Montage
fr
116
N O T I C E D ' I N S T R U C T I O N S | WTM12L MultiMode
MultiMode/LE
Principe de fonc‐
D
tionnement
MultiMode 7
indépendant
(LED 7)
REMARQUE
Le mode de fonctionnement 6 ne peut être utilisé qu'en combinaison avec l'élimination
d'arrière-plan (LED 1).
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d'accessoires
SICK).
Respecter le couple de serrage maximal admissible du capteur de 1,4 Nm.
Montage avec le principe de fonctionnement de l'élimination d'arrière-plan
MultiMode 1, 3, 4, 5, 6, M :
Noter l'orientation privilégiée du capteur par rapport à la direction du mouvement
d'objet, voir
illustration
3.

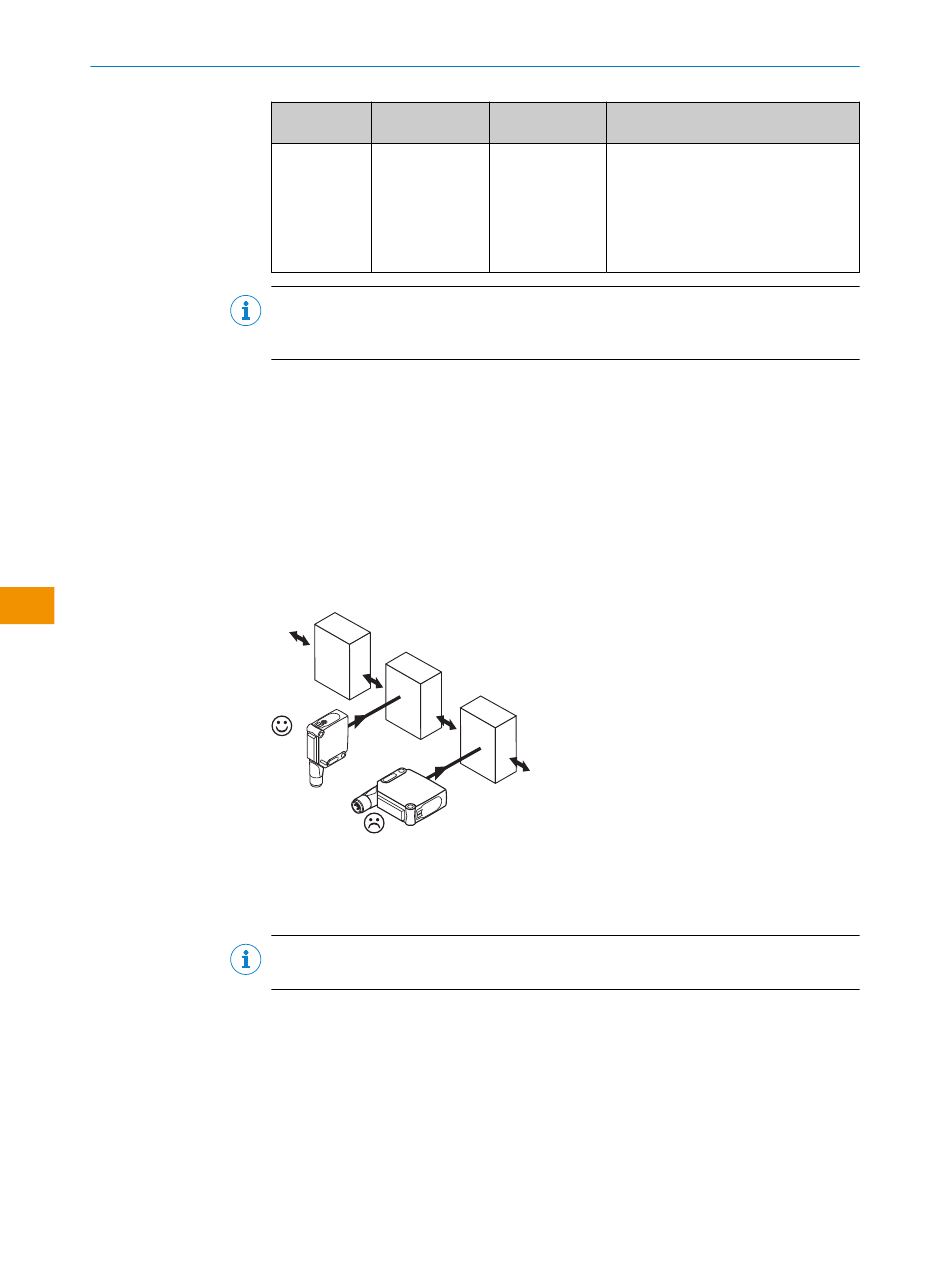

Illustration 3: Alignement du capteur par rapport à la direction de l'objet
Tenir compte de la direction préférentielle de l'objet par rapport au capteur, voir
illustration
19.
REMARQUE
WTM12L : en mode M, il n'est pas nécessaire de respecter la direction préférentielle.
Montage avec le principe de fonctionnement de l'élimination de premier plan
MultiMode 2 :
Mode
Description
Manuel/Mesure
Avec le mode « Manuel/Mesure », la
valeur de la distance peut être lue via
IO-Link. Ce mode n'est disponible que
via IO-Link.
Vous trouverez une description des
paramètres IO-Link dans la description
IO-Link www.sick.com/8022709.
8027716.1HYU/2023/04/25 | SICK
Sujet à modification sans préavis
