10.2 Desenhos dimensionais
8027716.1HYU/2023/04/25 | SICK
Sujeito a alteração sem aviso prévio
WTM12L-xxxxx8:
2
1
3
4

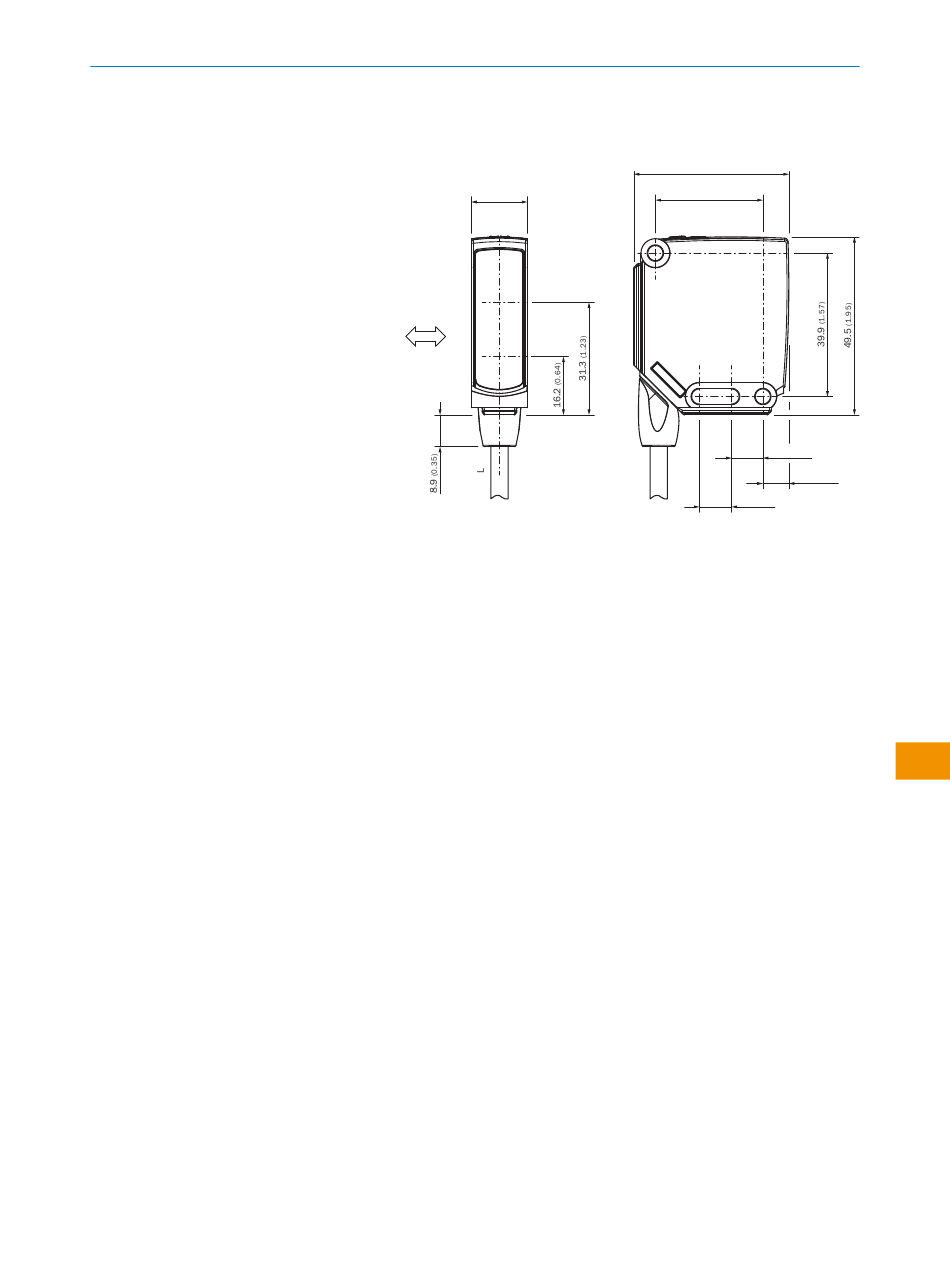

Figura 19: Sensor com cabo, pequena distância de comutação
Direção preferencial do material a ser detectado
1
Centro do eixo do sistema óptico, receptor na área próxima
2
Centro do eixo do sistema óptico, emissor
3
Conexão
4
Orifício de montagem Ø 4.1 mm
5
Elementos de comando e indicação
6
MANUAL DE INSTRUÇÕES
15.6
(0.61)
5
M A N U A L D E I N S T R U Ç Õ E S | WTM12L MultiMode
43.1 (1.70)
29.9 (1.18)
6
5
8.7
(0.34)
7.2
(0.28)
9
(0.35)
283
