MANUAL DE INSTRUÇÕES
6.2 Alinhamento
pt
6.3 Verificar as condições de uso
266 M A N U A L D E I N S T R U Ç Õ E S | WTM12L MultiMode
Alinhamento com supressão do fundo
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o jato da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver

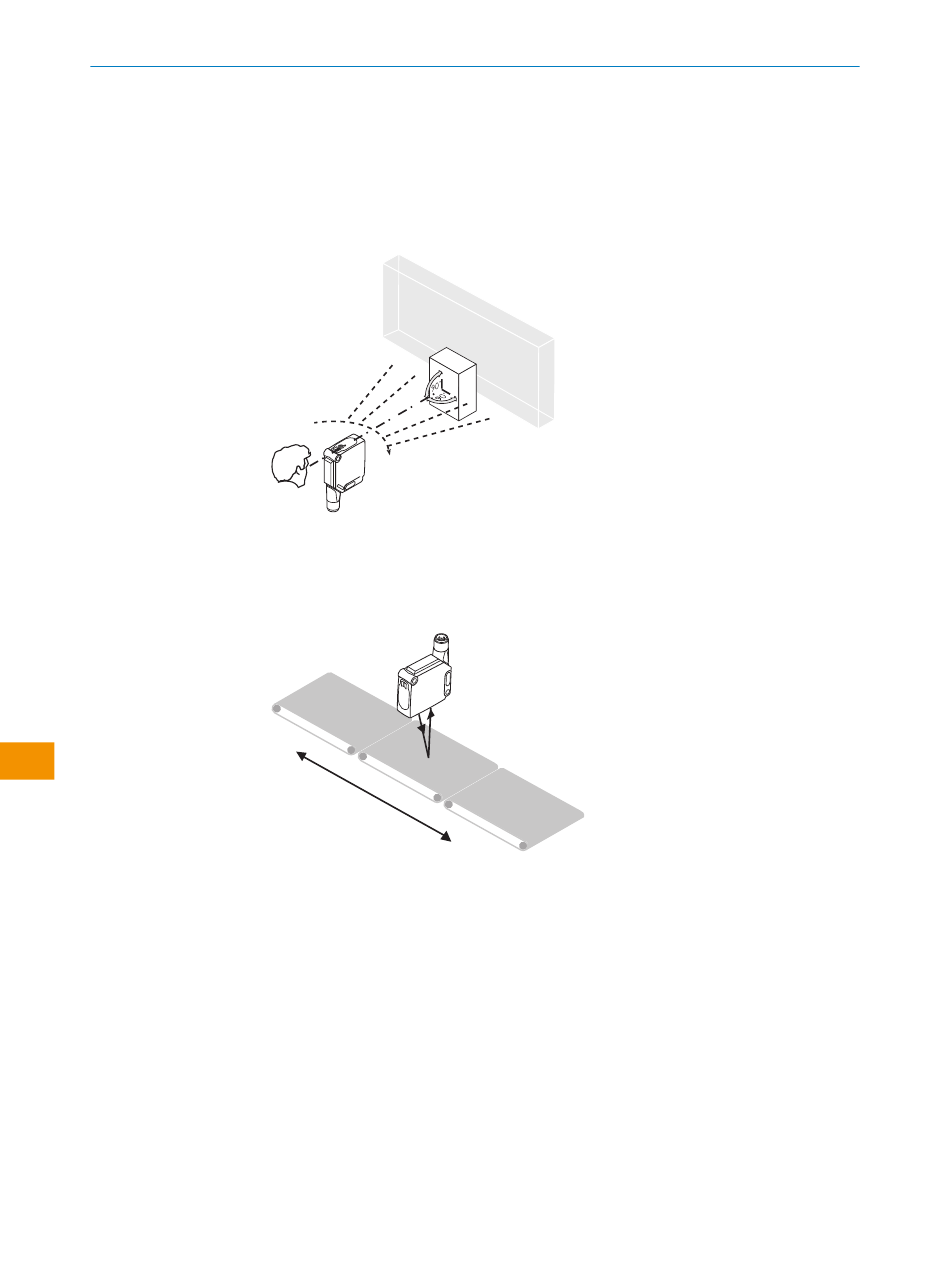

Figura 5: Alinhamento ao objeto
Alinhamento com supressão do primeiro plano
Alinhar o sensor ao fundo. Certificar-se de que a abertura óptica (vidro frontal) do
sensor esteja completamente livre
Figura 6: Alinhamento ao fundo
WTM12L são sensores fotoelétricos de reflexão com supressão do fundo e supressão
do primeiro plano. Dependendo do percentual de reflexão difusa do objeto a ser
detectado e do fundo que eventualmente se encontra atrás dele, deve ser mantida
uma distância mínima (y) entre a distância de comutação ajustada (x) e o plano de
fundo.
WTM12L-xxxxx8xxxxx:
Verificar as condições de uso:
Supressão do fundo: MultiMode 1, 3, 4, 5, 6
Comparar a distância de comutação e a distância até o objeto ou plano de fundo,
bem como a refletividade do objeto, com o respectivo diagrama (x = distância de
comutação, y = distância mínima entre a distância de comutação ajustada e o plano
figura
[ver figura 6].
5].
