Regulación del tipo de baterías (WET o GEL)
7.
Si la máquina es nueva, la regulación en fabrica de la máquina es para baterías de plomo (WET). Si esto corresponde al tipo
de baterías instalado, no efectuar ninguna regulación.
En los otros casos, es necesario regular la tarjeta electrónica de la máquina, mediante el procedimiento siguiente.
8.
Controlar que el conector de las baterías (25) esté desconectado.
9.
Quitar la barra de soporte (36) y cerrar el capó (22).
10.

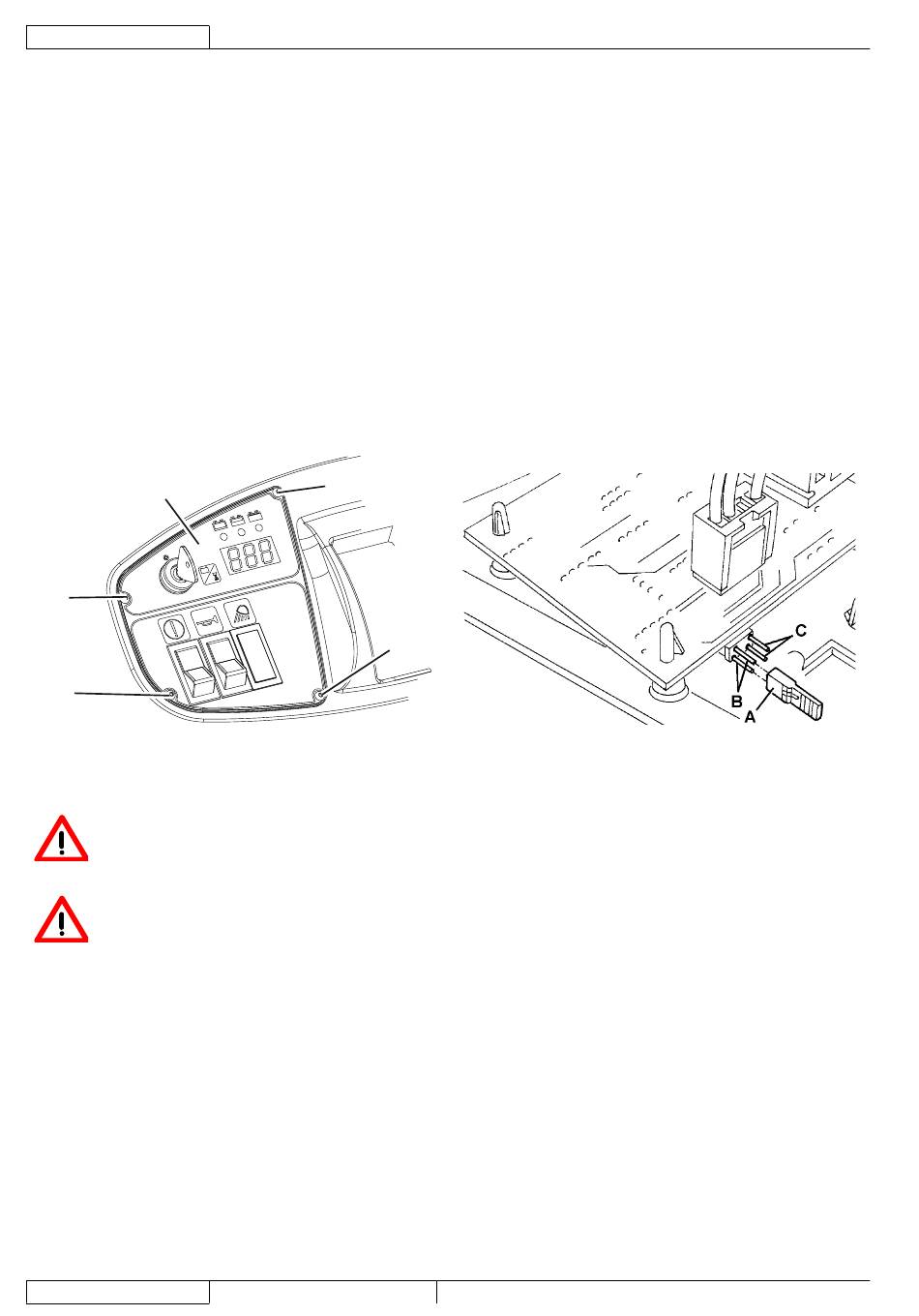

Quitar los tornillos (A, Fig. 26) y quitar cuidadosamente el tablero de control derecho (B).
11.
Conectar un puente (A, Fig. 27) a los conectores WET (B) para batería de plomo o a los conectores GEL (C) para batería de
gel.
12.
Instalar cuidadosamente el tablero de control (B, Fig. 26) y fijarlo con los tornillos (A).
13.
Abrir el capó (22), conectar el conector de las baterías (25) y cerrar el capó (22).
14.
Si necesario, cargar las baterías (véase el procedimiento en el párrafo siguiente).
Remoción de las baterías
15.
Activar el freno de estacionamiento con el pedal (75) y la palanca (68).
16.
Quitar la llave de encendido (67).
17.
Abrir el capó (22) y bloquearlo con la barra de soporte (36).
18.
Desconectar el conector de las baterías (25).
19.
Desconectar los cableados de conexión de las baterías (23).
20.
Quitar las guías o los estribos que bloquean las baterías.
21.
Controlar que todos los tapones (24) de las baterías WET estén cerrados, para evitar que el líquido muy corrosivo sobresalga.
22.
Con la ayuda de otro operador y de un sistema de levantamiento adecuado, quitar las baterías (23).
B
A
A
CARGA DE LAS BATERÍAS
¡ATENCIÓN!
Si se usan baterías de plomo (WET), cargando las baterías se produce gas hidrógeno muy explosivo. Cargar las
baterías sólo en áreas bien ventiladas y lejos de llamas libres. No fumar cuando se cargan las baterías.
El capó debe quedarse abierto mientras que se cargan las baterías.
¡ATENCIÓN!
Tener cuidado mientras que se cargan las baterías de plomo (WET) porque el líquido de las baterías podría
sobresalir. Este líquido es corrosivo. En caso de contacto con la piel o los ojos, lavar a conciencia con agua y
consultar un médico.
1.
Llevar la máquina sobre un suelo llano y activar el freno de estacionamiento con el pedal (75) y la palanca (68).
2.
Llevar la llave de encendido (67) en posición "0".
3.
Abrir el capó (22) y bloquearlo con la barra de soporte (36).
4.
(Sólo para baterías WET) controlar el nivel del electrólito en las baterías (23). Si necesario, rellenar a través de los tapones
(24). Dejar todos los tapones (24) abiertos para la recarga siguiente. Si necesario, limpiar la superficie superior de las
baterías.
5.
Controlar que el cargador de baterías sea adecuado consultando las instrucciones relacionadas.
La tensión nominal del cargador de baterías es de 24 V.
Usar un cargador de baterías adecuado para el tipo de baterías instalado.
6.
Desconectar el conector (25) de las baterías y conectarlo al cargador de baterías externo.
7.
Conectar el cargador de baterías a la red eléctrica y dejar que las baterías se carguen.
8.
Cuando las baterías estén cargadas, desconectar el cargador de baterías de la red eléctrica y del conector (25).
9.
Controlar el nivel del electrólito de las baterías y cerrar todos los tapones (24).
10.
Conectar el conector (25) de las baterías al conector de la máquina.
11.
Quitar la barra de soporte (36) y cerrar el capó (22). La máquina está lista para el uso.
28
MANUAL DE USO
A
Figura 26
1463545000(1)2008-07
A
S311445
Terra™ 5200
Figura 27
S311446
