BMP 02- _ P _ _ _ _ _ A- _ _ _ _ - _ _ -P _ _ /P _ _ -S4/P _ _ -S75
Magnetfeld-Positionsmesssystem
5
Einbau und Anschluss (Fortsetzung)

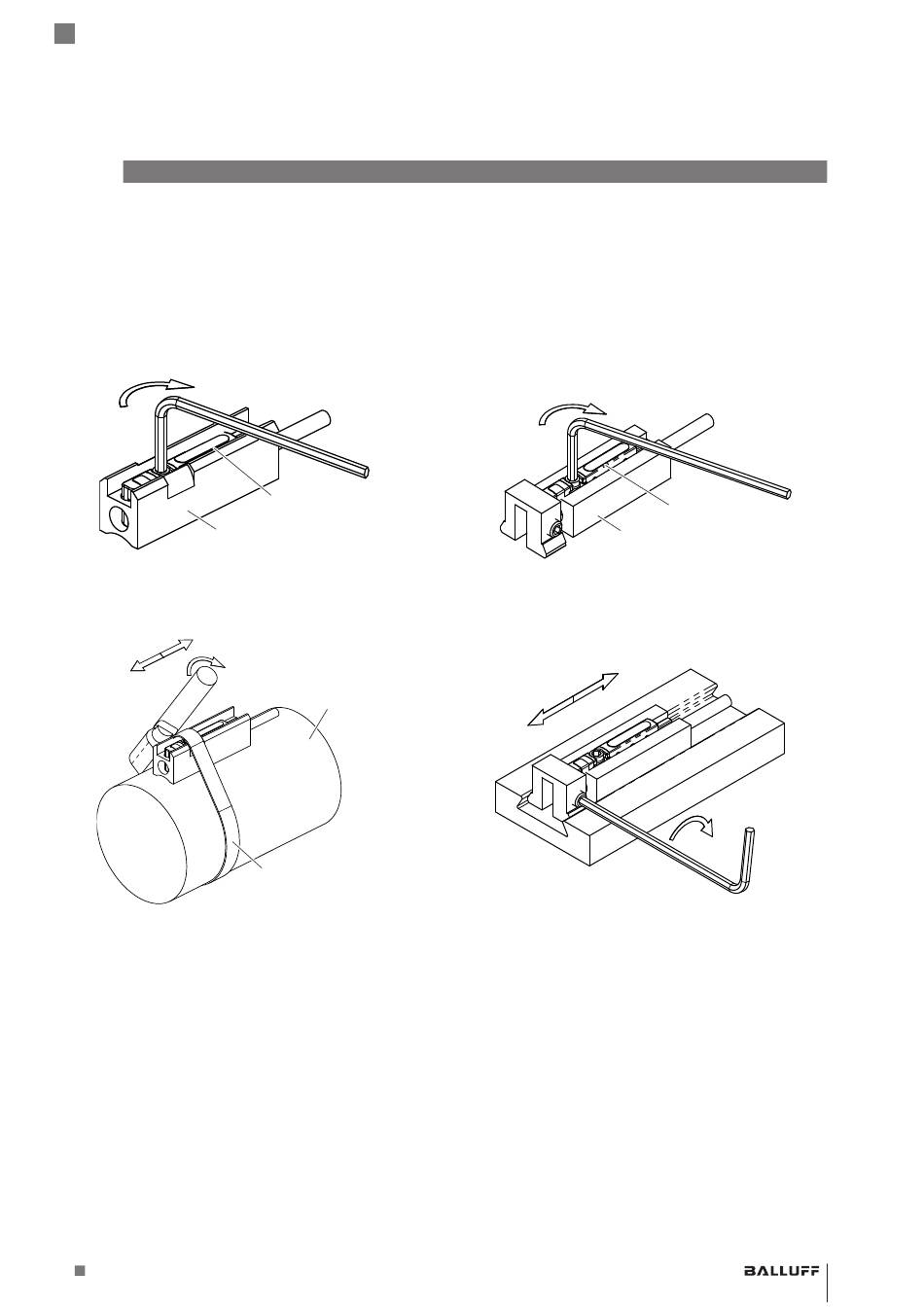

5.3 Montage an einem Rundzylinder (nur mit
BMP 02-...-07-P...)
Die Montage an einem Rundzylinder erfolgt mit Schlauch-
schellen und dem Halter BAM MC-MP-065-02-1 (siehe
Zubehör auf Seite 26).
1. BMP im Halter befestigen.
0,6 Nm (Innensechskantschlüssel 1,5 mm)
Halter
Bild 5-5: BMP im Halter befestigen
2. Halter (mit BMP) mittels Schlauchschelle auf Rundzylin-
der befestigen.
2 Nm
Bild 5-6: Halter mit Schlauchschelle befestigen
3. Zugentlastung herstellen (siehe Kapitel 5.10 auf
Seite 17).
www.balluff.com
BMP
Rundzylinder
Schlauchschelle
5.4 Montage an einem Zylinder mit
Schwalbenschwanznut (nur mit
BMP 02-...-07-P...)
Die Montage an einem Zylinder mit Schwalbenschwanznut
erfolgt mit dem Halter BAM MC-MP-063-01-1 (siehe
Zubehör auf Seite 26).
1. BMP im Halter befestigen.
0,6 Nm (Innensechskantschlüssel 1,5 mm)
Halter
Bild 5-7: BMP im Halter befestigen
2. Halter (mit BMP) in die Nut des Zylinders führen und
befestigen.
1 Nm
(Innensechskant-
schlüssel 1,5 mm)
Bild 5-8: Halter befestigen
3. Zugentlastung herstellen (siehe Kapitel 5.10 auf
Seite 17).
BMP
deutsch 13
