磁场位置测量系统
5
安装和连接 (接上页)

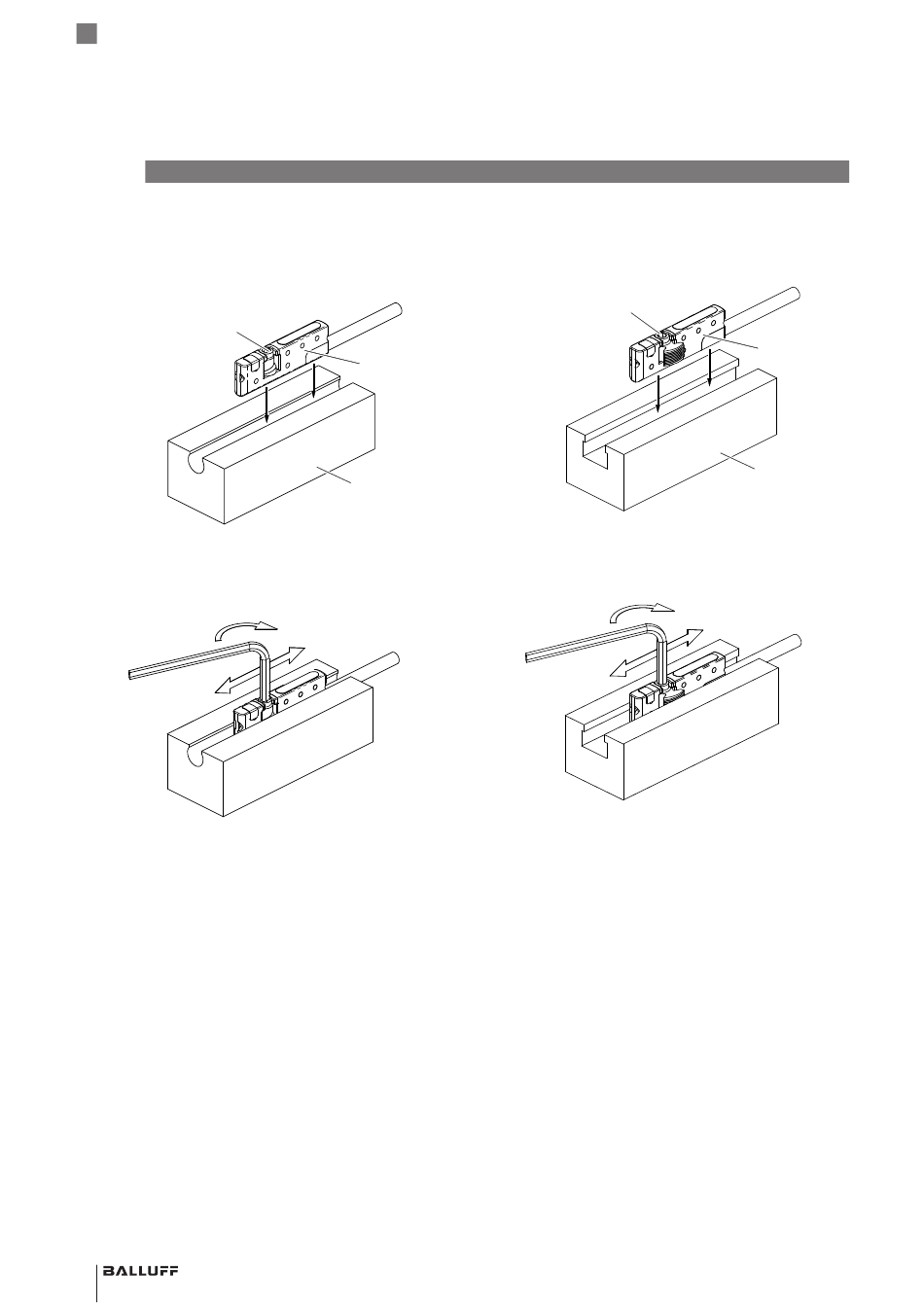

5.1 安装在带C型槽的气动缸上 (BMP 02-...-07-P...)
1. 校准BMP上的滑块，以便将传感器装入气缸的C型
槽。
2. 将BMP装入C型槽。
滑块
图 5-1: 将BMP装入C型槽
3. 定位BMP，拧紧滑块的内六角螺栓。
图 5-2: 定位BMP并拧紧内六角螺栓
4. 检查BMP是否安装牢固，必要时重新拧紧内六角螺
栓。
5. 消除应力 (参见章节5.10，第17页)。
12 中文
BMP
气缸
1 Nm (内六角扳手1.5 mm)
5.2 安装在带T型槽的气动缸上 (BMP 02-...-06-P...)
1. 校准BMP上的滑块，以便将传感器装入气缸的T型槽。
2. 将BMP装入T型槽。
滑块
图 5-3: 将BMP装入T型槽
3. 定位BMP，拧紧滑块的内六角螺栓。
图 5-4: 定位BMP并拧紧内六角螺栓
4. 检查BMP是否安装牢固，必要时重新拧紧内六角螺
栓。
5. 消除应力 (参见章节5.10，第17页)。
BMP
气缸
1 Nm (内六角扳手1.5 mm)
