2.6 INDICACIONES DE ANOMALÍAS Y
AVERÍAS.
La caldera indica una posible anomalía con el
parpadeo de la pantalla y aparece un código.
Existen diferentes tipos de códigos que pueden
dividirse a su vez según la codi cación siguiente:
- "0Axx" para las anomalías que se pueden

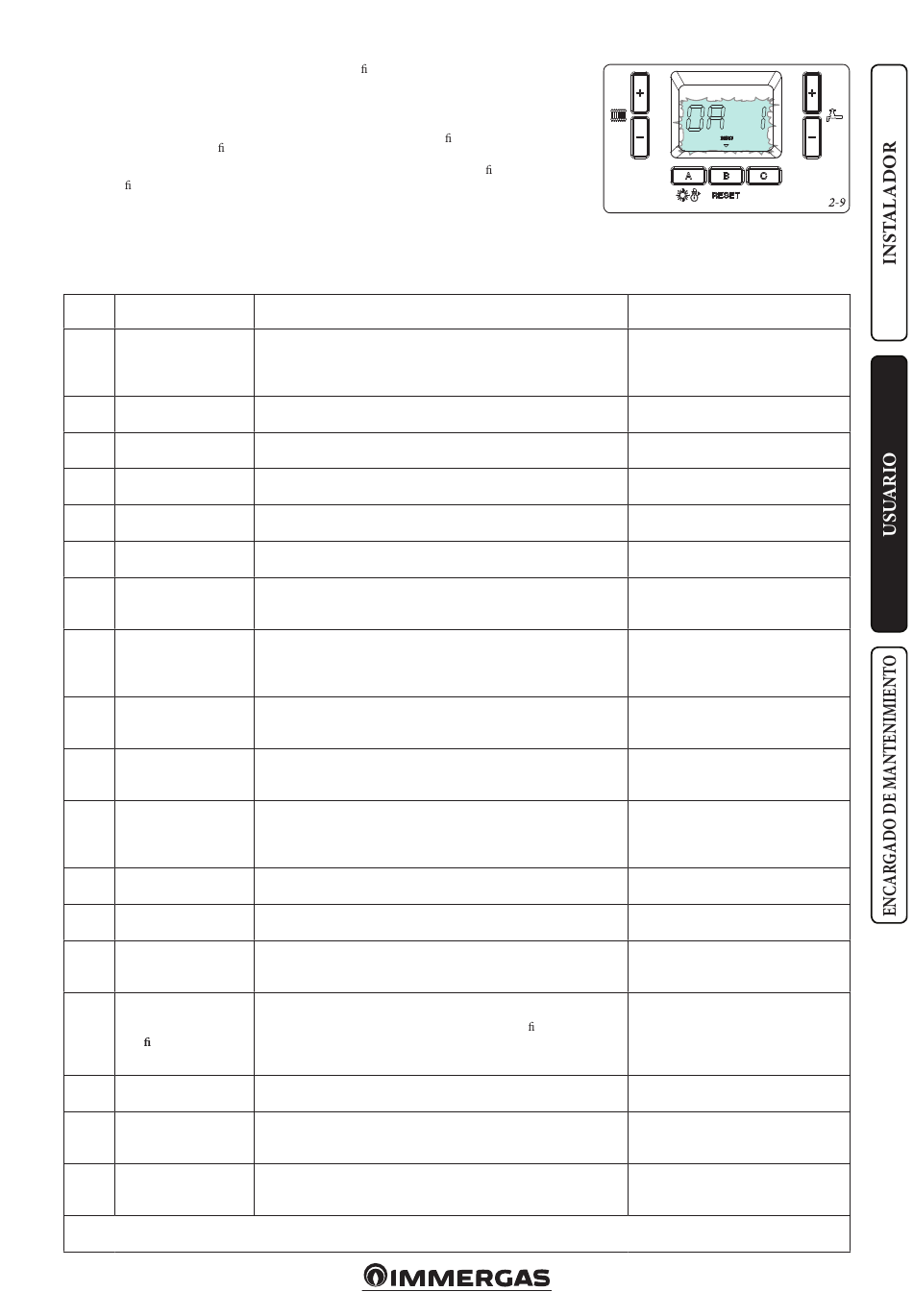

reiniciar ( g. 2-9). (Antes de que surta efecto
el reset de la anomalía, debe esperar a que la
caldera termine la función de post ventilación,
esta función dura unos 60 segundos).
- "0Exx" y "FExx" para las anomalías que no se
pueden reiniciar.
Código
Anomalía señalada
de Error
Bloqueo por fallo de
0A1
encendido
Bloqueo de la llama
0A2
parásita
Bloqueo por sobretem-
0A3
peratura
Anomalía en la señal de
0A5
ventilador
Anomalía del termostato
0A7
de humos
Anomalía en el circuito
0A8
de la llama
Anomalía en el circuito
0A9
eléctrico de la válvula
del gas
Detección de la tempe-
ratura sonda NTC de
0A15
impulsión y de retorno
incorrecta (en stand-by)
Mal contacto térmico
de la sonda NTC de
0A16
impulsión
Mal contacto térmico de
0A17
la sonda NTC de retorno
Detección de la tempe-
ratura sonda NTC de
0A18
impulsión y de retorno
incorrecta
Error de la tarjeta
0A21
electrónica
Sonda NTC impulsión en
0A30
cortocircuito
Sonda NTC de impulsión
0A31
fuera de rango de funcio-
namiento
Presión de instalación
0A37
insu ciente
Sonda NTC de retorno en
0A43
cortocircuito
Sonda NTC de retorno
fuera de rango de funcio-
0A44
namiento
Error de conexión de la
sonda NTC de impulsión
0A80
y de retorno
(1) Si el bloqueo o la anomalía continúan, es necesario llamar a una empresa habilitada (por ejemplo el Servicio de Asistencia Técnica Immergas)
(2) Si se restablecen las condiciones normales, la caldera arranca de nuevo sin necesidad de reiniciarla.
El su jo "xx" corresponde al código de error
descrito en la tablas siguientes.
Cascada simple: en caso de cascada simple las
anomalías se visualizarán normalmente en la
caldera master, sin su jo "0" en la caldera Slave
y las anomalías de la caldera slave se visualizan
en la caldera master con el su jo "1".
Ejemplo: anomalía "0A1"
Anomalía en la caldera Master = 0A1
Anomalía en la caldera Slave = A1
Anomalía en la caldera Slave visualizada en la
pantalla caldera Master = 1A1
Causa
La caldera en caso de solicitud de calefacción ambiente o de producción de
agua caliente sanitaria no se enciende en el tiempo predeterminado. En el
primer encendido o después de un período prolongado de inactividad del
aparato puede que sea necesario eliminar un bloqueo.
Se produce en fase de encendido en caso de dispersión en el circuito de detección
o anomalía en el control de la llama.
Durante el régimen normal de funcionamiento, si se produce, por causa de una
anomalía, un excesivo sobrecalentamiento interno, la caldera efectúa un bloqueo.
Se produce en caso de que la velocidad del ventilador sea incorrecta.
En caso de funcionamiento incorrecto de la caldera, se detecta una tempera-
tura demasiado alta en el circuito de humos y la caldera se apaga.
Durante la fase de encendido se detecta una anomalía en el circuito
electrónico de control de la llama y la caldera se apaga.
La tarjeta detecta una anomalía en el circuito de la válvula del gas
Con la caldera en stand-by la tarjeta detecta una diferencia anómala entre la
temperatura de la sonda NTC de impulsión y la de retorno. El error puede ser
debido a funcionamiento incorrecto de una de las dos sondas.
Durante el funcionamiento de la caldera la tarjeta no detecta un cambio de tem-
peratura de la sonda NTC de impulsión. El error puede deberse a un mal contacto
térmico de la sonda o a una instalación con inercia térmica demasiado elevada.
Durante el funcionamiento de la caldera la tarjeta no detecta un cambio de tem-
peratura de la sonda NTC de retorno. El error puede deberse a un mal contacto
térmico de la sonda o a una instalación con inercia térmica demasiado elevada.
Si la tarjeta detecta un descenso improviso y elevado de la temperatura en una
de las dos sondas NTC (impulsión y retorno) señala la anomalía. La causa puede
ser un funcionamiento incorrecto de una de las dos sondas.
Se detecta un error en la tarjeta electrónica y la caldera no arranca
La tarjeta detecta un cortocircuito en la sonda NTC de impulsión.
La tarjeta detecta un contacto abierto en la sonda NTC de impulsión.
En caso de que la presión de la instalación sea insu ciente, la caldera
se apaga.
La tarjeta detecta un cortocircuito en la sonda NTC de retorno.
La tarjeta detecta un contacto abierto en la sonda NTC de retorno.
En caso de conexión eléctrica invertida entre las dos sondas NTC, la tarjeta
detecta la anomalía (si es necesario espere 3 minutos para comprobar el error).
25
Estado de la caldera / Solución
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Compruebe en el manómetro de la calde-
ra que la presión de la instalación se en-
cuentre entre 1÷1,2 bar y de ser necesario
restaure la presión correcta.
(2) (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
Presione el pulsador de Reset (1)
