1.17 INSTALACIÓN DE TERMINALES
HORIZONTALES Ø 80.
Con guración tipo B con cámara abierta y
tiro forzado.
Kit horizontal Ø 80 con descarga en pared.

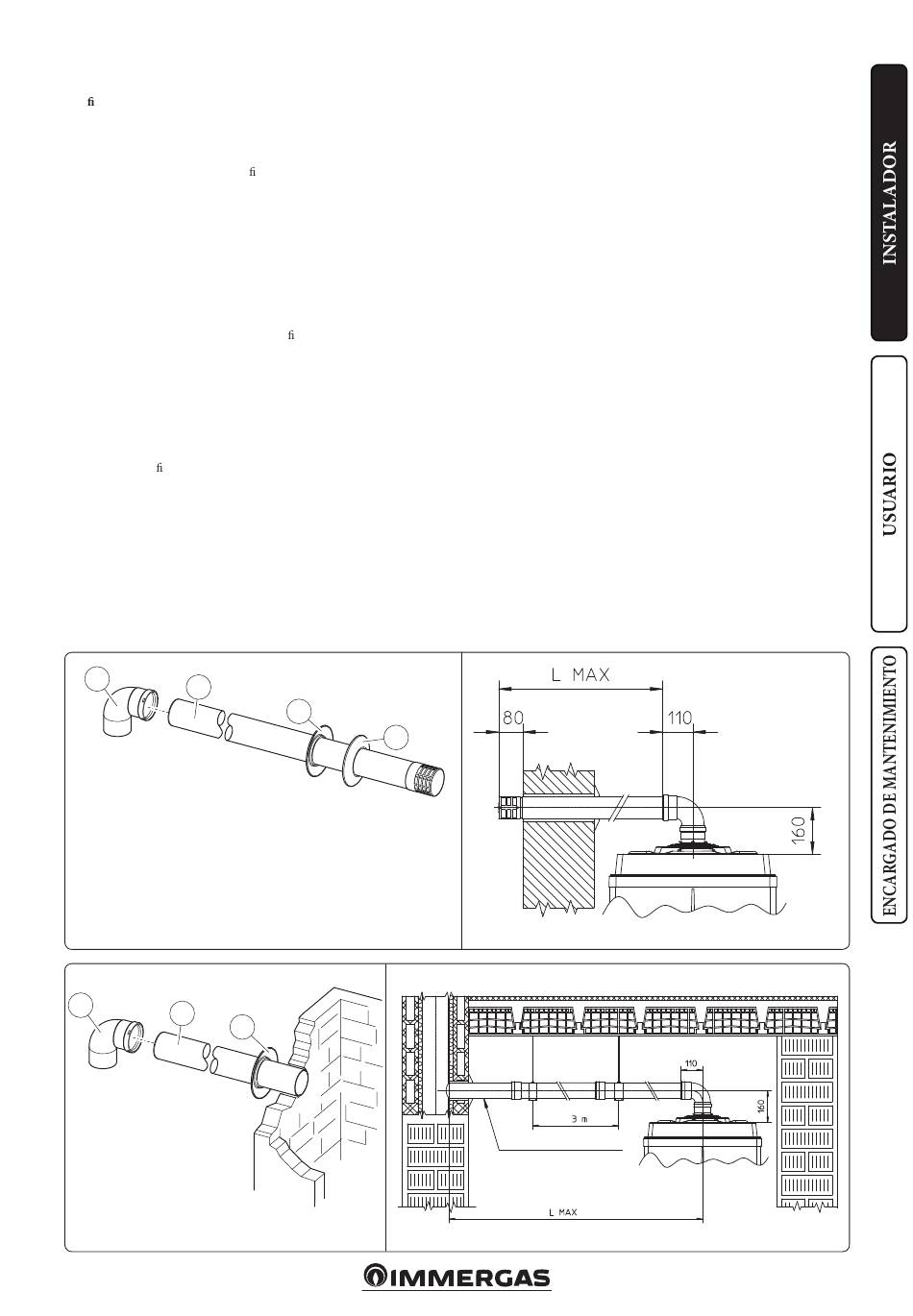

Montaje del kit (Fig. 1-19): instale el codo Ø 80
(1) con el lado macho (liso) en el ori cio central
de la caldera hasta el tope. Monte el tubo de
descarga (2) acoplando su lado macho (liso) con
el lado hembra del codo (1), apretándolo hasta
el fondo, sin olvidarse primero de introducir la
anilla interna (3) y externa (4), de esta forma se
conseguirá la unión estanca de los elementos
del kit.
Kit horizontal Ø 80 con descarga en conducto
de humos. Montaje del kit (Fig. 1-21): instale el
codo Ø 80 (1) con lado macho (liso) en el ori cio
central de la caldera hasta el tope. Monte el tubo
de descarga (2) acoplando su lado macho (liso)
con el lado hembra del codo (1), apretándolo has-
ta el fondo, sin olvidarse primero de introducir la
anilla interna (3), de esta forma se conseguirá la
unión estanca de los elementos del kit.
• Longitud máxima (L MÁX) (Fig. 1-20 y 22). El
kit con esta con guración puede prolongarse
hasta una medida máx. de 28,0 m para la Victrix
Pro 80 1 I, de 14,0 m para la Victrix Pro 100 1 I
y de 8,5 m para la Victrix Pro 120 1 I, incluido
el terminal.
1
2
El kit incluye:
N° 1 - Codo 90° Ø 80 (1)
N° 1 - Terminal de descarga Ø 80 (2)
N° 1 - Anilla interna (3)
N° 1 - Anilla externa (4)
1
2
El kit incluye:
N° 1 - Codo 90° Ø 80 (1)
N° 1 - Tubo de descarga
Ø 80 (2)
N° 1 - Anilla interna (3)
3
4
B23
3
1-21
B23
1-19
Pendiente mínima 1,5 %
15
B23
1-20
B23
1-22
