1.14 INSTALACIÓN DE KITS
HORIZONTALES CONCÉNTRICOS.
Con guración tipo C con cámara estanca y
tiro forzado.
La instalación de este terminal debe cumplir con
las prescripciones de todas las leyes y normativas
vigentes que, en algunos casos, podrían permitir
la descarga en pared para las calderas de conden-
sación con bajo NOx.
La instalación de este terminal, (en relación a
distancias de aperturas, edi cios que dan a otros,
zona de tránsito, etc.) debe efectuarse conforme
a las normativas técnicas vigentes así como a las
referencias de la buena técnica.
Este terminal permite aspirar el aire y descargar
los humos directamente al exterior de la vivienda.
El kit horizontal puede ser montado con salida
posterior, lateral derecha, lateral izquierda. Para
la instalación con salida anterior es necesario
usar el tubo y un codo concéntrico de empalme,
para garantizar el espacio útil para realizar las
pruebas requeridas por la ley durante la primera
puesta en servicio.
4
5
3
El kit incluye:
2
N° 1 - Adaptador Ø 80/125 (1)
N.º 1 - Junta (2)
1
N° 1 - Codo concéntrico Ø 80/125 a 87° (4)
Nº 1 - Terminal concéntrico asp./descarga Ø
80/125 (5)
Nº 1 - Anilla interna (6)
Nº 1 - Anilla externa (7)
• Rejilla externa. El terminal de aspiración/
descarga, si está instalado correctamente,
aparece desde fuera del edi cio agradable a la
vista. Compruebe que la anilla de silicona de
taponamiento externo esté bien colocada hasta
tocar la pared exterior.

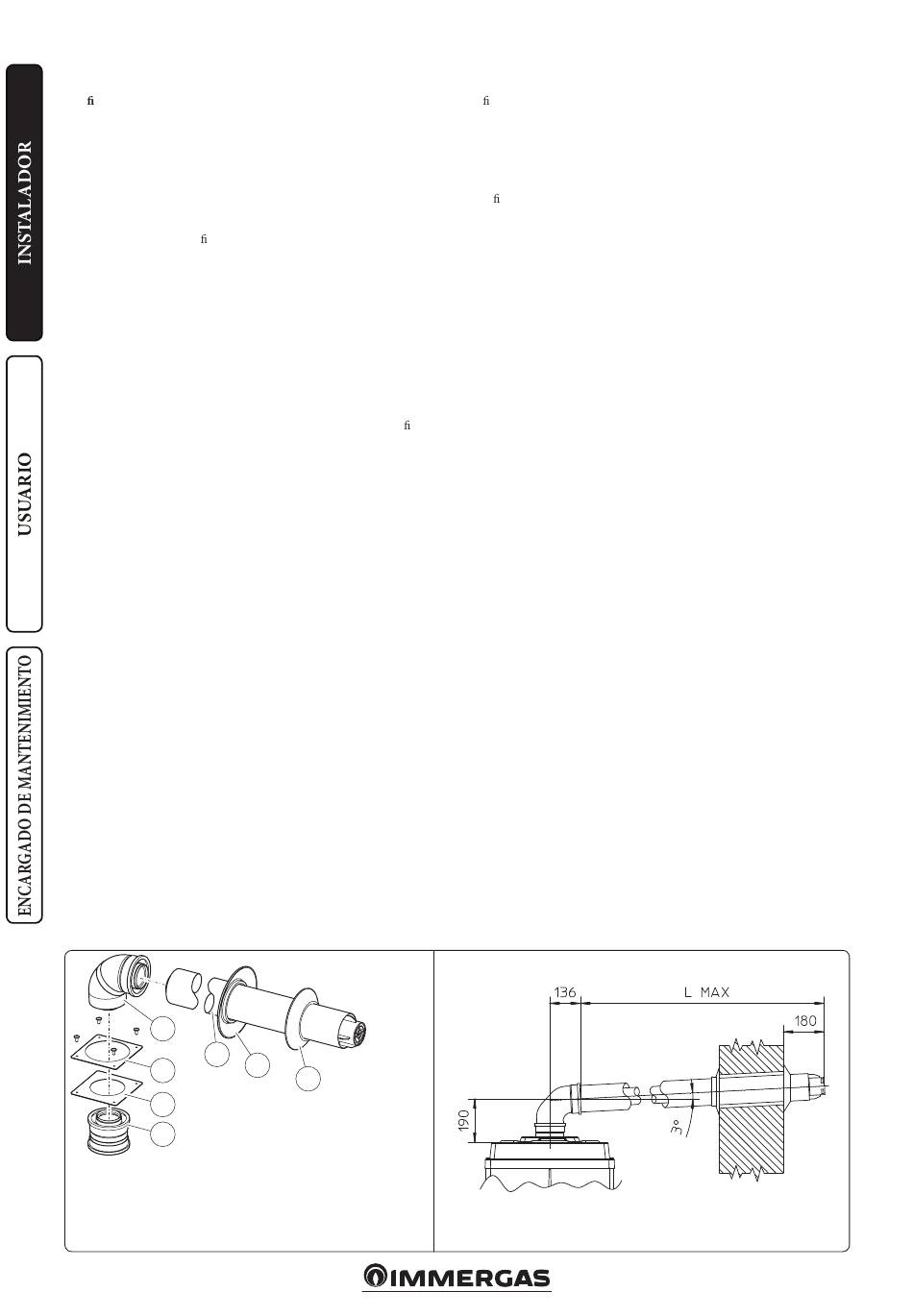

Kit horizontal de aspiración - descarga Ø
80/125. Montaje del kit (Fig. 1-10): instale el
adaptador Ø 80/125 (1) en el ori cio de la caldera
hasta el tope. Deslice la junta (2) a lo largo del
adaptador (1) hasta la ranura correspondiente,
luego fíjela a la tapa con la placa de chapa (3) que
ha desmontado anteriormente. Acople el codo (4)
con lado macho (liso) hasta llevarlo a tocar con el
adaptador (1). Monte el tubo terminal concéntri-
co Ø 80/125 (5) acoplando su lado macho (liso)
con el lado hembra del codo (4) (con juntas de
labio) apretándolo hasta el fondo, sin olvidar in-
troducir previamente las relativas anillas interna
(6) y externa (7), de esta forma se conseguirá la
unión estanca de los elementos del kit.
• Longitud máxima (L MÁX) (Fig. 1-11). El kit
con esta con guración puede prolongarse hasta
una medida máx. de 11,0 m para la Victrix Pro
80 1 I, de 8,0 m para Victrix Pro 100 1 I y de 5,0
m para la Victrix Pro 120 1 Incluido el terminal
con rejilla y el codo concéntrico que sale de la
caldera.
C13
6
7
1-10
12
C13
1-11
