1.16 INSTALACIÓN DE TERMINALES
VERTICALES Ø 80.
Con guración tipo B con cámara abierta y
tiro forzado.
Kit vertical Ø 80 (material plástico para
internos).

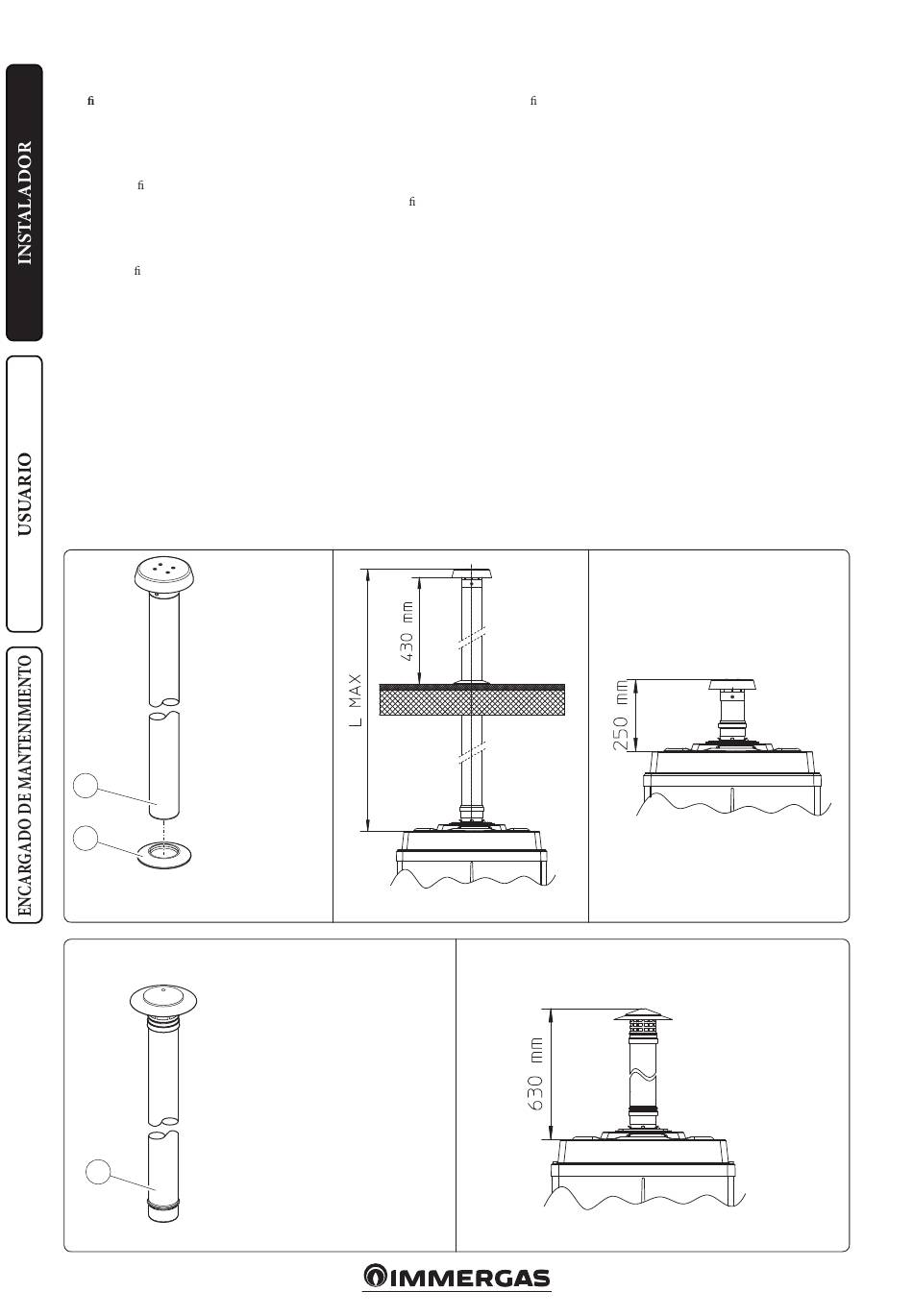

Montaje del kit (Fig. 1-14): instale el terminal Ø
80 (2)en el ori cio central de la caldera hasta el
tope, asegurándose de haber introducido la anilla
(1), de este modo se consigue la hermeticidad y
la unión de los elementos que componen el kit.
• Longitud máxima (L MÁX) (Fig. 1-15). El kit
con esta con guración puede prolongarse hasta
una medida máx. de 28,0 m para la Victrix Pro
80 1 I y de 14,0 m para la Victrix Pro 100 1 y
de 8,5 m para la Victrix Pro 120 1 I, incluido el
terminal.
El kit incluye:
Nº 1 - Anilla (1)
Nº 1 - Terminal de
descarga Ø
80 (2)
2
1
El kit incluye:
N° 1 - Terminal de descarga
1
Usando el terminal vertical Ø 80 para descargar
directamente los productos de la combustión, se
necesita acortar el terminal (vea cotas g. 1-16),
en este caso también debe introducir la anilla
(1) de retención llevándola hasta el tope en la
tapa de la caldera.
Kit vertical Ø 80 (de acero para externos).
Montaje del kit (Fig. 1-17): instale el terminal Ø
80 (1) en el ori cio central de la caldera hasta el
tope, de este modo se consigue la hermeticidad
y la unión de los elementos que componen el kit.
E terminal Ø 80 de acero permite instalar la
caldera en el exterior con descarga directa, el
terminal no puede acortarse y una vez instalado
tiene una extensión de 630 mm (Fig. 1-18).
B23
1-14
B23
Ø 80 de acero (1)
1-17
B23
1-15
14
B23
1-16
B23
1-18
