Esquema Eléctrico De La Caldera Con Circulador Sanitario Y Sonda Del Acumulador; Esquema Eléctrico De La Caldera Con; Vías; Esquema Eléctrico De Calderas En Cascada Simple Con Circulador Sanitario Y Sonda De La Unidad Acumulador - Immergas VICTRIX PRO 80 1 I Manual De Instrucciones Y Advertencias

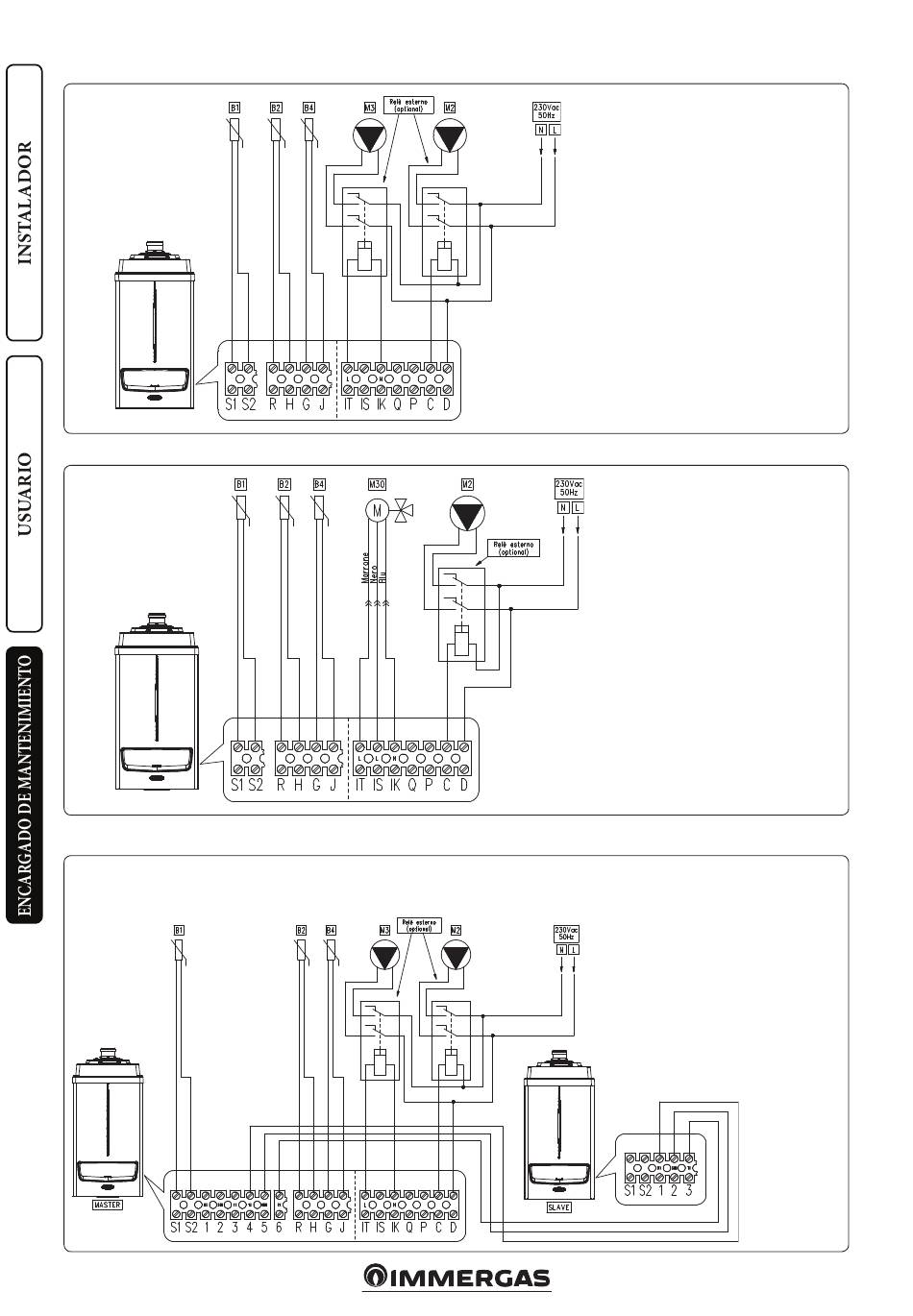

3.3 ESQUEMA ELÉCTRICO DE LA CALDERA CON CIRCULADOR SANITARIO Y SONDA DEL ACUMULADOR.
3.4 ESQUEMA ELÉCTRICO DE LA CALDERA CON SONDA DE IDA DE LA INSTALACIÓN COMÚN DE 3 VÍAS.
3.5 ESQUEMA ELÉCTRICO DE CALDERAS EN CASCADA SIMPLE CON CIRCULADOR SANITARIO Y SONDA DE LA UNIDAD
ACUMULADOR.
Salida "IT" - "IK" = 230 Vca Máx 1 A
Entrada "C" - "D" = Contacto limpio Máx
230 Vca 1 A
Nota (sonda B1, B2, B4):
Diámetro de los cables de conexión 3 ÷ 7 mm
Sección de los cables 0,5 ÷ 1,5 mm2
30
Leyenda:
B1 - Sonda de ida de la instalación
(NTC)
B2 - Sonda sanitario(NTC)
B4 - Sonda externa
M2 - Circulador de calentamiento de la
instalación
M3 - Circulador sanitario
Nota (sonda B1, B2, B4):
Diámetro de los cables de conexión 3 ÷ 7 mm
Sección de los cables 0,5 ÷ 1,5 mm2
Salida "IT" - "IK" = 230 Vca Máx 1 A
Entrada "C" - "D" = Contacto limpio Máx
230 Vca 1 A
Leyenda:
B1 - Sonda de ida de la instalación (NTC)
B2 - Sonda sanitario (NTC)
B4 - Sonda externa
M2 - Circulador del calentamiento de
la instalación
M30 - Válvula de 3 vías
Nota (sonda B1, B2, B4):
Diámetro de los cables de conexión 3 ÷ 7 mm
Sección de los cables 0,5 ÷ 1,5 mm2
Salida "IT" - "IK" = 230 Vca Máx 1 A
Entrada "C" - "D" = Contacto limpio Máx
230 Vca 1 A
Leyenda:
B1 - Sonda de ida de la instalación (NTC)
B2 - Sonda sanitario (NTC)
B4 - Sonda externa
M2 - Circulador del calentamiento de
la instalación
M3 - Circulador sanitario
Nota (Bus de conexión):
Diámetro de los cables de conexión 3 ÷ 7 mm
Sección de los cables 0,5 ÷ 1,5 mm2
Longitud máxima de 3 m
3-3
3-4
3-5
