1. FUNCIONAMIENTO

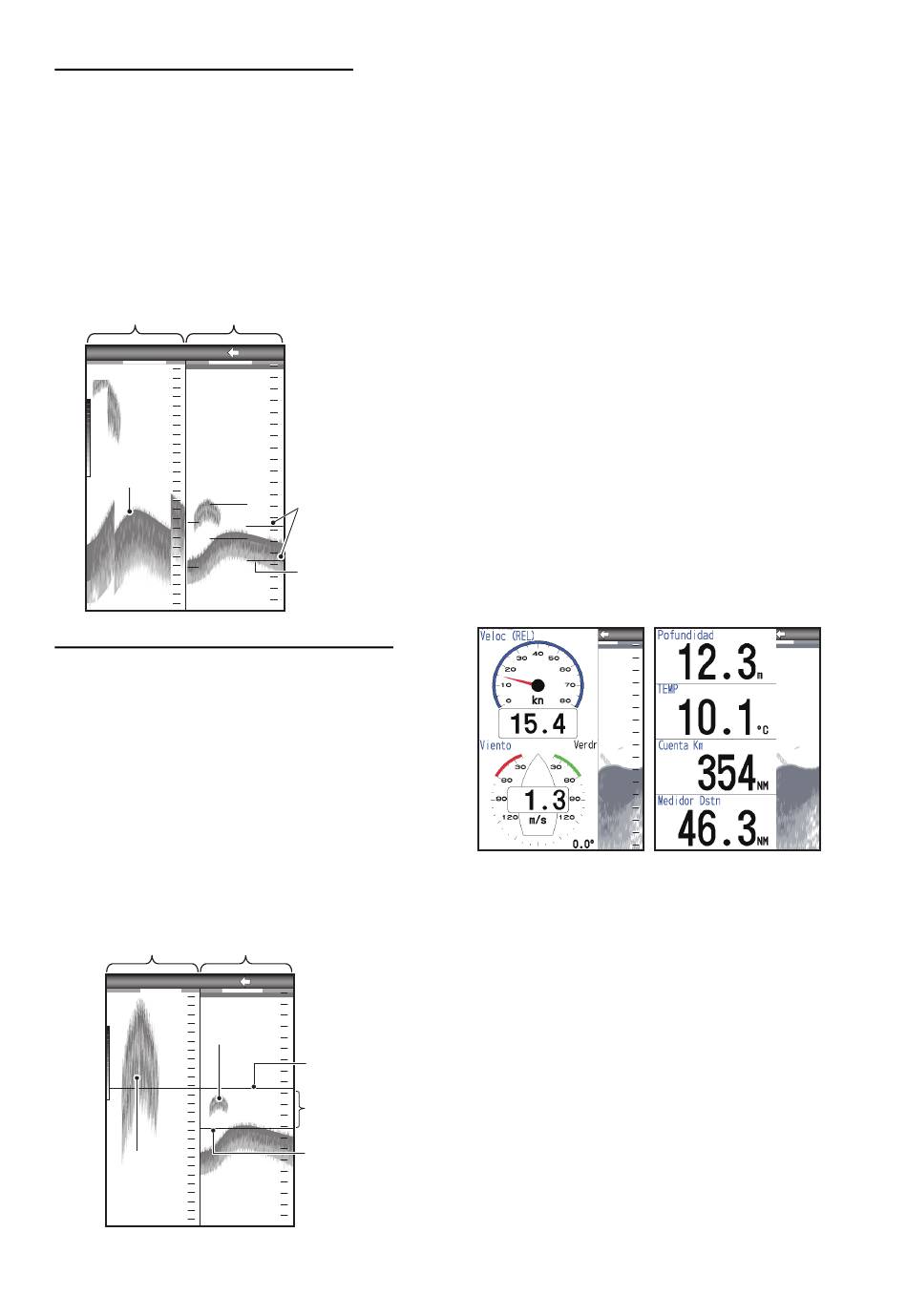

Presentación del zoom del fondo
El modo del zoom del fondo amplía el fondo y
los peces de fondo en la mitad izquierda de la
ventana. Este modo es útil para determinar el
contorno del fondo. Cuando aumenta (o dis-
minuye) la profundidad del fondo, la presenta-
ción se desvía automáticamente para
mantener el eco del fondo en la parte inferior
de la pantalla.
Presentación del Presentación de
zoom del fondo frecuencia única
AUTO_R G:AF BZ-LF BZ-LF
AUTO_R G:AF
27 27
0.0 0.0
28 28
29 29
Fondo
30 30
31 31
30.8 30.8
m m
32 32
Presentación del zoom con marcador
El modo de zoom con marca hace que el área
seleccionada de la imagen normal ocupe toda
la longitud vertical de la pantalla en la ventana
de la mitad izquierda. Puede especificar qué
fragmento desea expandir accionando el
VRM (marcador de distancia variable), que
puede desplazar con  o . Se expandirá el
área entre el VRM y el marcador de zoom.
Este modo es útil para determinar el tamaño
de la pesca entre dos aguas.
Presentación del Presentación de
zoom con marcador frecuencia única
AUTO_R G:AF MZ-LF MZ-LF
AUTO_R G:AF
17 17
Banco
18 18
17.0
19 19
20 20
Banco de peces
ampliado
21 21
25.0 25.0
m
22 22
* Esta sección está ampliada.
x1 x1
0 0
10 10
20 20
Marcador
de zoom
30 30
Cambia con la
profundidad
40 40
x1 x1
0 0
0.0 0.0
10 10
Marcador de
escala variable
20 20
*
Marcador de
30 30
zoom
40 40
1.4.4 Presentación de datos
de navegación
La presentación de Datos Nav aparece en los
dos tercios izquierdos de la pantalla. Los de-
más datos aparte de la profundidad requieren
un sensor adecuado.
Hay dos presentaciones de datos de navega-
ción disponibles, Datos Nav 1 y Datos Nav 2,
puede seleccionar la que desea usar median-
te el menú [Presentacion]. Los ajustes por de-
fecto son los siguientes.
NAV1: presentación de dos datos (VELOC
(REL), VIENTO)
NAV2: presentación de cuatro datos (FON-
DO, TEMPERATURA, MEDIDOR DSTN,
CUENTA KM)
Se pueden seleccionar entre dos y cuatro ele-
mentos para mostrarlos en una presentación
de datos de navegación, así como el orden en
el que se muestran. Para obtener más infor-
mación, consulte la sección 1.20.
LF LF
AUTO_R G:AF AUTO_R G:AF
49.6
m
NAV1 Presentación
4
x1 x1 AUTO_R G:AF AUTO_R G:AF LF LF
0 0
20 20
40 40
60 60
49.6
m
80 80
NAV2 Presentación
x1 x1
