Furuno FCV-628 Manual Del Operador página 60

NMEA
El puerto NMEA se desactiva si el sistema
Tankenmaru está activado.

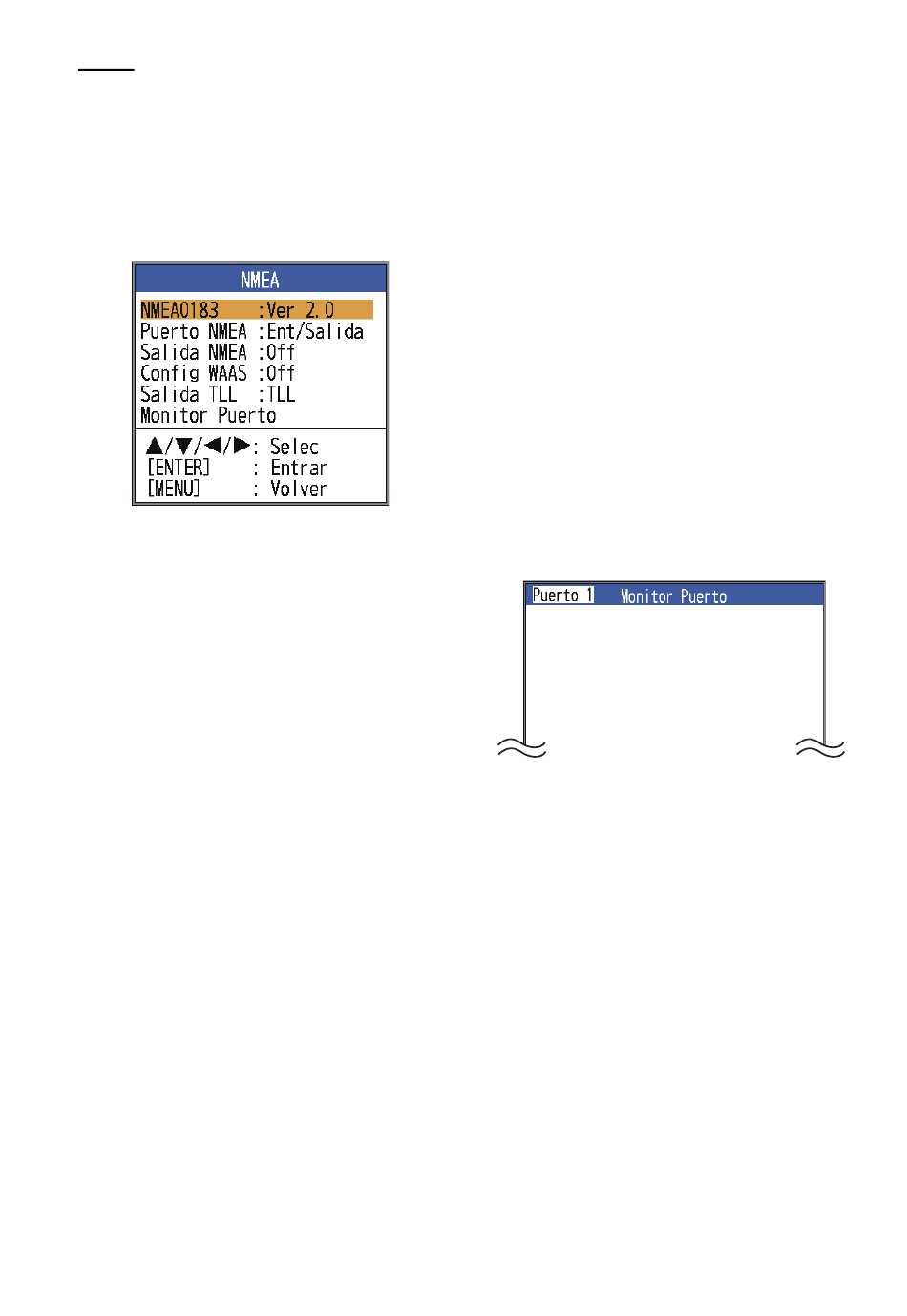

1. Pulse la tecla MENU/ESC.
2. Seleccione [NMEA] en el menú de insta-
lación y, a continuación, pulse la tecla
ENTER.
Defina los elementos de menú en función del
equipo conectado a la sonda de pesca.
[NMEA0183]: seleccione la versión
NMEA0183 del equipo de navegación conec-
tado al puerto "12-24 V CC/NMEA" entre [Ver
1.5], [Ver 2.0] y [Ver 3.0].
[Puerto NMEA]: los terminales NMEA del
puerto "12-24 VCC/NMEA" pueden funcionar
como puertos de entrada o de entrada/salida.
Cambie el ajuste a "Ent/Ent" cuando conecte
un GP-320B y un sensor de viento. Cuando
conecte el GP-320B y un sensor de viento,
primero active "Config WAAS" y, a continua-
ción, seleccione [Ent/Ent] como ajuste del
[Puerto NMEA]. Solo se puede conectar un
sensor de velocidad/timón que genere la ins-
trucción de MWV.
[Ent/Salida]: entrada y salida (ajuste predeter-
minado)
[Ent/Ent]: solo entrada (disponible cuando se
conecta el GP-320B y un sensor de viento).
[Salida NMEA]: selecciona qué sentencias
de datos enviar.
[Desactivado]: envía las "sentencias de datos
de salida".
[On]: envía las "sentencias de datos de sali-
da" y las sentencias que recibe de otros equi-
pos.
[Configuración de WAAS]: selecciona cómo
se usará la señal WAAS cuando se conecte
un receptor WAAS, por ejemplo un GP-320B.
Los tipos de mensaje (WAAS-00 a WAAS-27)
se utilizan como corrección WAAS. Seleccio-
ne [WAAS-00] para activar WAAS.
Nota: Esta función sólo está disponible cuan-
do se ha seleccionado [Ent/Salida] en el
[Puerto NMEA].
[Salid.dato TLL]: envía la posición especifi-
cada por la tecla MARK al plóter conectado.
[Desactivado]: no emite latitud/longitud.
[TLL]: emite los datos de latitud/longitud.
[FURUNO-TLL]: emite los datos de latitud/
longitud, profundidad y temperatura del agua.
necesita un dispositivo habilitado para
[FURUNO-TLL].
[Monitor Puerto]: el monitor puerto muestra
las sentencias de datos enviadas al puerto
[12-24 V CC/NMEA].
$GPGLL, 1353. 5678, N, 11111. 1111, E, , A, D*
4B<0d><0a>
$GNGNS, , 1111. 5751, S, 00013. 5596, E, D, , ,
, , , *3A<0d><0a>
$GPMWV, 111. 11, R, 11. 11, N, A*1B<0d><0a>
Pulse la tecla ENTER para mostrar la infor-
mación de sentencias de datos más reciente.
Para mostrar esta información en la pantalla
Puerto 2 cuando hay dos sensores conecta-
dos, defina [Puerto NMEA] en el menú
[NMEA] como [Ent/Ent].
51
4. INSTALACIÓN
