Descripción
3.1 Componentes para el montaje de un convertidor de frecuencia

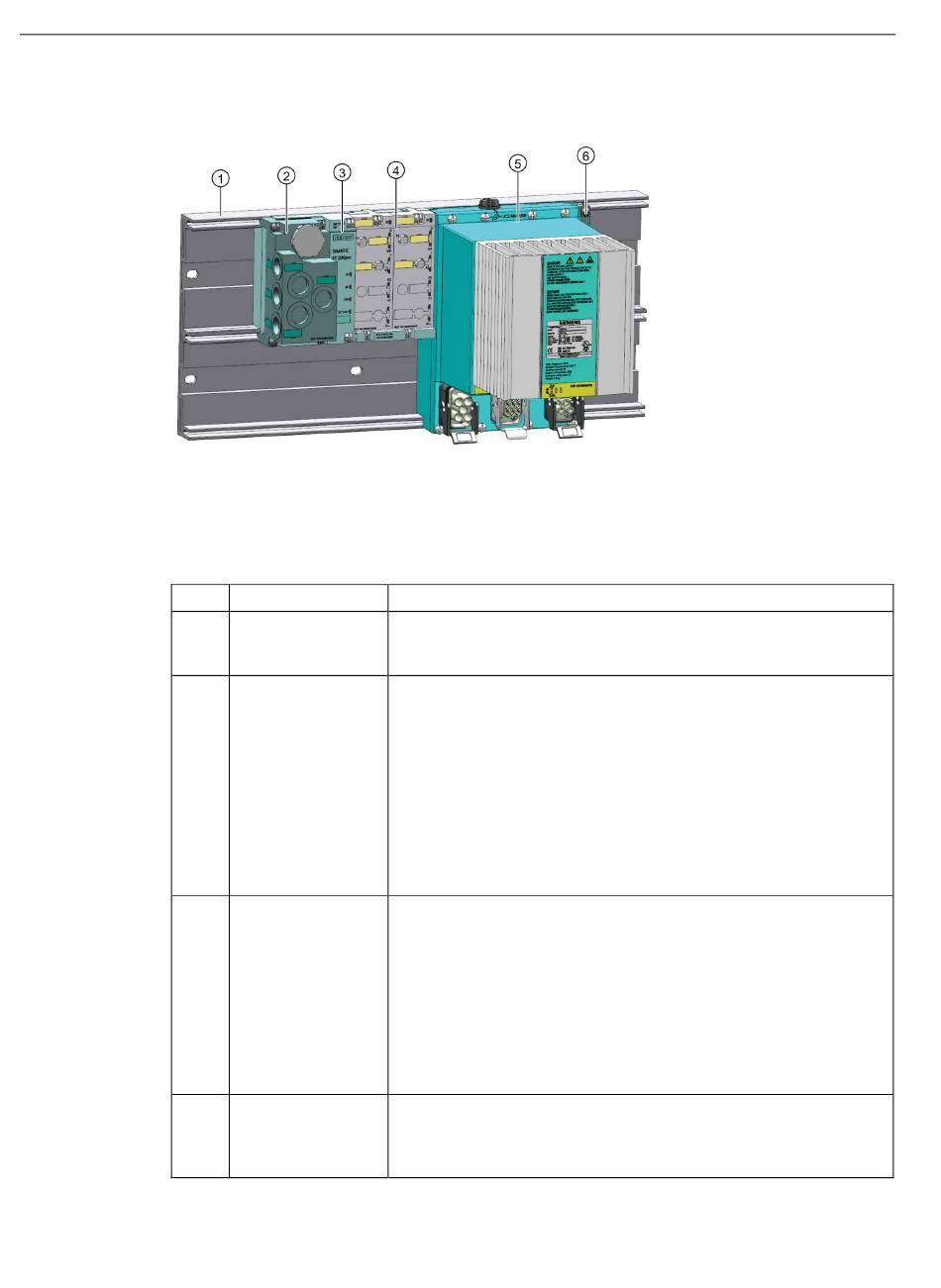

ET 200pro FC-2 con F-Switch
Figura 3-2
Configuración de la función Safe Torque Off (STO) utilizando PROFIsafe.
Tabla 3- 2
N.º
1
2
3
4
24
ET 200pro FC-2 con F-Switch
Componentes del ET 200pro FC-2 con F-Switch
Componentes Función
Perfil de montaje El perfil de montaje se utiliza para fijar con facilidad todos los compo-
nentes del sistema ET 200pro y permite que los componentes se
conecten entre sí de manera eficiente y precisa.
Módulos de conex- Los módulos de conexión están montados en los módulos de interfaz.
ión para módulos de Los módulos están diseñados para permitir distintos tipos de conex-
interfaz iones adecuados para varias aplicaciones.
Están disponibles los siguientes módulos de conexión:
•
•
Módulo de interfaz El módulo de interfaz interconecta el ET 200pro con el maestro
PROFINET con PROFINET y prepara los datos para los módulos electrónicos. La
módulo de bus unidad se entrega con el módulo de terminación. El módulo de inter-
faz ya está montado en el módulo de bus. El módulo de bus es el
elemento de conexión mecánica y eléctrica entre los distintos módu-
los ET 200pro. El módulo de terminación finaliza el ET 200pro. Los
siguientes módulos de interfaz están disponibles para PROFINET IO:
•
•
F-Switch con módu- El F-Switch se utiliza junto con el convertidor solo con el objeto de
lo de bus conmutar señales de control a través de PROFIsafe desde el con-
trolador de nivel superior hasta las señales internas de desconexión
F0 y F1 en el bus de fondo del ET 200pro.
Conexión directa:
– CM IM DP Direct
ECOFAST:
– CM IM DP ECOFAST CU
– CM IM DP M12, 7/8"
IM154-4 PN
IM154-6 PN
