Instalación
4.5 Montaje del módulo de terminación
4.5 Montaje del módulo de terminación
La estación ET 200pro debe finalizar con el módulo de terminación.
Requisitos
Herramienta necesaria: destornillador con punta en cruz, tamaño 2.
Procedimiento
Proceda de la siguiente forma para montar el módulo de terminación:
1. Monte el módulo de terminación en el rack.
2. Deslice el módulo de terminación hacia arriba a la izquierda contra el último módulo de
bus.
Nota
No atornille el módulo de terminación al rack (2 tornillos de cabeza ranurada en la parte
frontal, par 1,5 Nm) hasta que todos los módulos de bus estén montados y atornillados
en su lugar.
El módulo de terminación está incluido en el alcance de suministro del módulo de
interfaz.

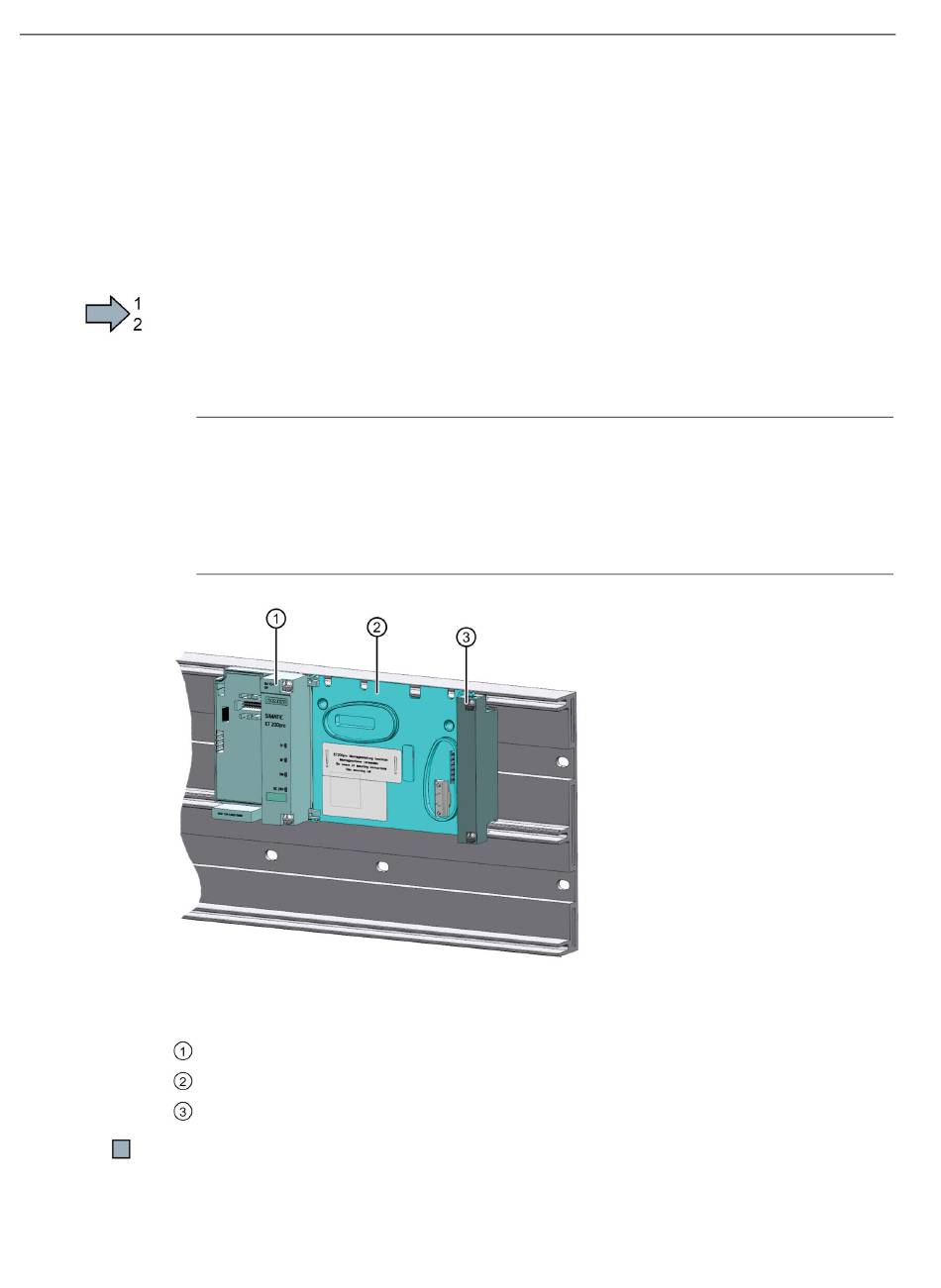

Figura 4-7
El módulo de terminación ya está montado.
40
Montaje del módulo de terminación
Módulo de interfaz
Módulo de bus de 155 mm
Módulo de terminación de bus
