Instalación
4.2 Montaje de los racks
Montaje y puesta a tierra del rack
Condiciones previas
Tabla 4- 3
Para...
Tornillos de su-
jeción exteriores
Cable de puesta
a tierra
Herramienta necesaria:
● Llave de tornillo o destornillador adecuado.
● Herramienta pelacables y herramienta de engaste para el cable de puesta a tierra.
Procedimiento
Para montar y conectar a tierra el rack, proceda como sigue:
1. Si es necesario, marque los orificios de montaje en la base de montaje y, a continuación,
haga orificios con un diámetro de 8,5 mm ± 0,2 mm.
2. Atornille el rack sobre el soporte.
3. Pele el cable de puesta a tierra (borne de cobre, por ejemplo) para su tierra funcional
(FE) con una longitud adecuada y, a continuación, engaste un terminal M8 sobre el
conductor.
4. Fije el cable de puesta a tierra usando uno de los orificios abiertos del rack: Deslice la
arandela grower, la arandela y el terminal de cable en el tornillo de montaje y, a
continuación, atornille el rack sobre el soporte.
5. Conecte el extremo opuesto del cable de puesta a tierra al potencial de tierra.
Asegure la conexión equipotencial suficiente.

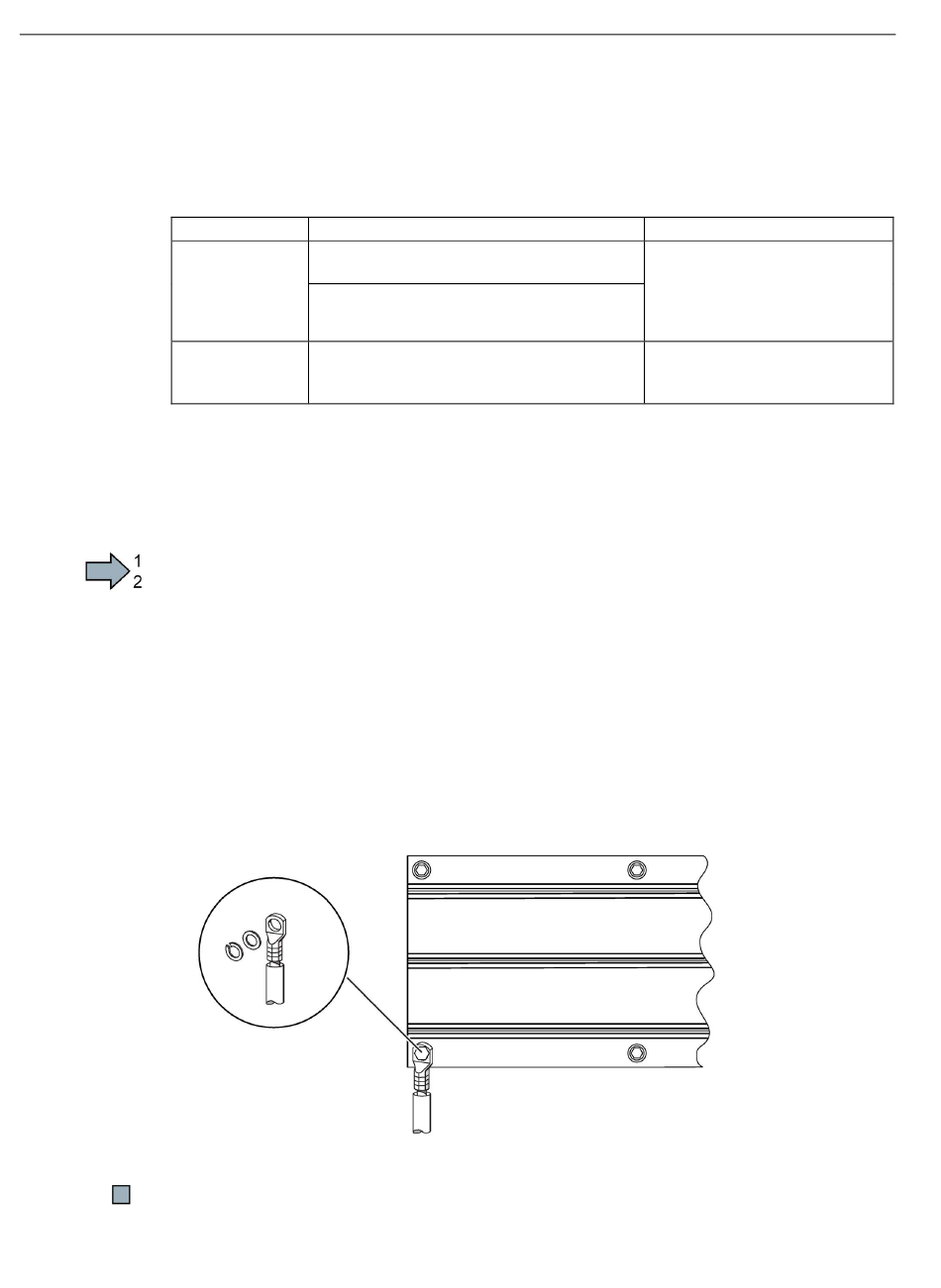

Figura 4-3
Ha montado y puesto a tierra el rack.
36
Accesorios necesarios
puede utilizar...
Tornillo de cabeza cilíndrica M8 según las
normas ISO 1207/ISO 1580 (DIN 84/DIN 85).
Tornillo de cabeza hexagonal M8 según la
norma ISO 4017 (DIN 4017).
Cable con aislamiento, sección mínima de
conductor: 4 mm
2
Puesta a tierra del rack
Instrucciones de servicio, 07/2016, FW V4.7 SP6, A5E34257324E AD
Explicación
Elija una longitud de tornillo
adecuada para su configuración.
También necesita arandelas de
8,4 mm según la norma ISO
7092 (DIN 433).
También es necesario un termi-
nal de cable tipo ojal M8 y una
arandela grower M8
Convertidor SIMATIC ET 200pro FC-2
