- PÕLETUSTE OHT
Mõned punktkeevitusseadme osad (elektroodid – õlad ja lähiümbrus)
võivad saavutada temperatuuri, mis ületab 65°C: on vajalik kanda sobivat
kaitseriietust.
Laske äsja keevitatud objektil enne selle puudutamist maha jahtuda!
- ÜMBERMINEMISE JA KUKKUMISE OHT
- Paigutada punktkeevitusseade sobiva kandejõuga horisontaalpinnale;
ühendada punktkeevitusseade tugipinnaga (vastavalt selle kasutusjuhendi
osas „PAIGALDUS" ette nähtule).Vastasel juhul, kui on tegemist
kaldpindade või liikuvate alustega, esineb ümbermineku oht.
- Keelatud on punktkeevitusseadet tõsta, välja arvatud selle kasutusjuhendi
osas „PAIGALDUS" selleks spetsiaalselt ette nähtud juhul.
- Liigendatud seadmete puhul: enne seadme paigutamist teise tööpiirkonda
ühendada punktkeevitusseade elektri- ja suruõhutoitest (kui on olemas)
lahti. Pöörata tähelepanu maapinnal paiknevatele takistustele ja
ebatasasustele (näiteks kaablid ja torud).
- EBAOTSTARBEKOHANE KASUTAMINE
Punktkeevitusseadme kasutamine igasuguseks teistsuguseks tööks, milleks
see on ette nähtud (vaata ETTE NÄHTUD KASUTAMINE)
KAITSED JA KATTED
Kaitsed ja punktkeevitusseadme ümbrise liikuvad osad peavad olema paigas,
enne selle ühendamist toitevõrguga.
TÄHELEPANU! Enne igasugust
punktkeevitusseadme juurdepääsetavaid liikuvaid osi, näit:
- elektroodide välja vahetamine või hooldus.
- õlgade või elektroodide asendi regulatsioon.
PEAB TOIMUMA VÄLJA
SURUÕHUTOITEVÕRGUST (kui
PUNKTKEEVITUSSEADMEGA.
PEALÜLILTI BLOKEERITUD ASENDIS „O", LUKK SULETUD JA VÕTI VÄLJA
TÕMMATUD SURUÕHUBALLOONIGA töötavatel mudelitel).
HOIUSTAMINE
- Paigutage seade ja tema lisaseadmed (pakendiga või ilma) kinnistesse
ruumidesse.
- Suhteline õhuniiskus ei tohi ületada 80%.
- ümbruse temperatuur peab jääma -15°C ja 45°C vahele.
Juhul, kui seade on varustatud veejahutusseadmega ja keskkonna temperatuur
on alla 0°C: lisage külmumisvastast vedelikku või tühjendage veeskeem ja
veepaak.
Kasutada alati vastavaid meetmeid kaitsmaks seadet niiskuse, mustuse ja
korrosiooni eest.
2. SISSEJUHATUS JA ÜLDINE KIRJELDUS

2.1 PEAMISED OMADUSED

Langeva kaardus elektroodiga punktkeevitusseadmed takistuskeevituseks (üks
õmblus) koos mikroprotsessori digitaalse kontrolliga.
Peamised omadused on:
- süsteemi ülevoolu limiit sisestamisel (sisestamise kontroll cosφ);
- optimaalse punktkeevitusvoolu valimine tulenevalt võrgu võimsusest;
- keevitustsükli optimaalsete parameetrite valik (lähendamisaeg, langusaeg,
keevitusaeg, paus ja impulsside arv);
- eelisprogrammide salvestus;
- taustvalgusega LCD kuvar seadistatud käskude ja parameetrite visualiseerimiseks;
- termokaitse märguanne (ülekoormus või jahutusvedeliku puudumine);
- märguanne ja blokeering üle- või alapinge korral;
- märguanne õhupuudus (ainult "PCP" pneumaatilise juhtimisega mudelitel);
- õhu voo reguleerimine õlgade sulgemise aeglustamiseks (ainult "PCP"
pneumaatilise juhtimisega mudelitel).
Käivitamine:
- "PTE" mudelid: mehaaniline pedaal reguleeritava pikkusega kangiga;
- "PCP" mudelid: pneumaatiline kahekordse võimendusega pedaalventiiliga juhitav.

2.2 LISAVARUSTUS

- Komplekt õlgu pikkusega 500mm, mis on varustatud elektroodihoidjate ja
standardelektroodidega.
- Komplekt õlgu pikkusega 700mm, mis on varustatud elektroodihoidjate ja
standardelektroodidega.
- S-kujulised elektroodid.
- Suletud ringlusega vesijahutussüsteem ( sobib ainult PTE või PCP 18 juures
kasutamiseks).

3. TEHNILISED ANDMED

3.1 ANDMEPLAAT (JOON. A)

Peamised andmed punktkeevitusmasina kasutamise ja omaduste kohta on ära toodud
seadme andmeplaadil; andmete tähendused on järgnevad:
1- Toiteliini faaside arv ja toitesagedus.
2- Toitepinge.
3- Sisendvõimsus töörežiimil (100%).
4- Nominaalne sisendvõimsus 50% töötsükli korral.
5- Maksimaalne tühijooksupinge.
6- Maksimumvool lühistatud elektroodidega.
7- Sekundaarvool : pidev (100%).
8- Õlgade vahe ja pikkus (standard).
9- Elektroodide seadistatav miinimum-ja maksimumsurvejõud.
10- Suruõhusüsteemi nimirõhk.
11- Suruõhusüsteemi rõhk, mis on vajalik elektroodide maksimaalse survejõu
saavutamiseks.
12- Jahutusveesüsteemi võimsus.
13- Jahutusvedeliku nimirõhu langus.
14- Keevitusseadme maandus.
15- Ohutusnorme puudutavad sümbolid, mille tähendus on ära toodud peatükis 1
"Üldine ohutus kontaktkeevitusel".
NB: Äratoodud andmeplaat illustreerib sümbolite ja väärtuste tähendusi; iga
konkreetse punktkeevitusmasina täpsed tehnilised andmed on ära toodud sellel oleval
andmeplaadil.

3.2 MUUD TEHNILISED ANDMED (JOON. B)

4. PUNKTKEEVITUSMASINA KIRJELDUS

4.1 PUNKTKEEVITUSMASINA ÜLDVAADE JA GABARIIDID (JOON. C)
käelist sekkumist, mis
LÜLITATUD JA ELEKTRILISEST-
on olemas) LAHTI

4.2 KONTROLLI JA REGULATSIOONISEADMED

4.2.1 Juhtpaneel (JOON. D1).

1- Pealüliti (PCP mudelitel hädaseiskamisfunktsiooniga ja lukustatava "O" asendiga:
lukk koos võtmetega).
2- suurendamise (+) ja vähendamise (-) nupud.
3- nupp "MODE" parameetrite valimiseks.
4- LCD tagavalgustusega kuvar;
5- käivitusnupp/START (rež. PCP);
6- / ainult surve selektor (ei keevita)/keevitab.

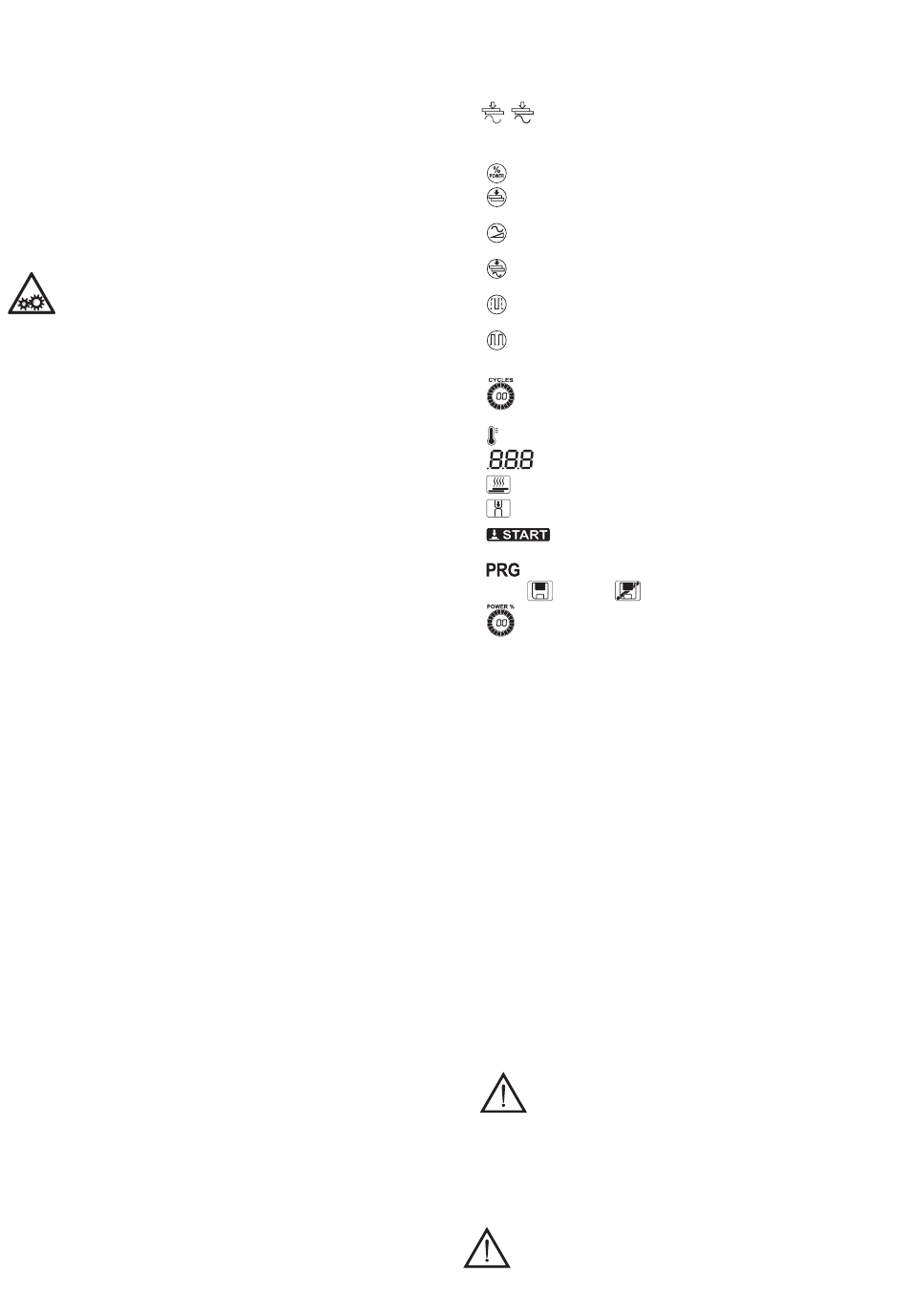

4.2.2 Ikooni kirjeldus (JOON. D2).
Punktkeevituse parameetrid (1-7):
1- power (%): punktkeevitusvoolu protsent maksimumväärtuse suhtes;
2- lähendamine (cycles): ooteaeg tsüklites enne voolu väljastamist alates
elektroodide kokkupuute hetkest töödeldava objektiga;
3- aeg (cycles): aeg tsüklites, mis kulub punktkeevitusvoolul seadistatud
väärtuse saavutamiseks "poweri" abil;
4- punktkeevitusaeg (cycles): aeg tsüklites, mil vool hoitakse seadistatud
väärtusel;
5- pausi aeg (cycles): aeg tsüklites, mil vool on ühe ja järgneva impulsi vahel
null (ainult pulseeritult);
puudutab 6- impulsside arv (nr.): kui 1, siis punktkeevitus lõppeb peale punktkeevitusaega
(4); kui 1-st suurem, siis tähistab seadme poolt väljastatud vooluimpulsside arvu
(pulseeritud funktsioon);
JA
ÜHENDATUD 7- tsirkulaarne seadistatud tsüklite sünoptiline indikaator numbrilise väärtusega
keskel;
8- termohäire sümbol;
9- multifunktsionaalne numbriline kuvar;
10- aktiivse punktkeevituse sümbol (voolu väljastamine);
11- lähendamise sümbol, aktiivne selektoriga Joon. D1-6 asenis EI KEEVITA;
12-
nuppu;
13- personaliseeritud PROGRAMMI sümbol;
14- sümbol
15- tsirkulaarne seadistatud poweri sünoptiline indikaator numbrilise väärtusega
keskel.
4.2.3 Punktkeevitusparameetrite seadistamise režiim
Igal masina sisselülitamisel ja enne käivitusnupu "START" vajutamist on võimalik
vahetada keevitusparameetrite seadistamise režiimi:
- režiim "VÄHENDATUD" = EASY: võimaldab kiirelt ja intuitiivselt valida kaht peamist
keevitusparameetrit "POWER" (1) ja "punktkeevitusaeg" (4). See režiim ei võimalda
personaalsete keevitusparameetrite salvestamist.
- režiim "LAIENEV" = EXPERT: võimaldab kõikide eelnevas peatükis kirjeldatud
keevitusparameetrite valimist. See režiim võimaldab salvestada kõiki
personaliseeritud parameetreid.
4.2.4 Survemutter ja voo reguleerimine (JOON. D3)
1- Mutrile pääseb juurde avades punktkeevitusseadme tagaküljel asuva luugi.
See mutter võimaldab reguleerida elektroodide poolt rakendatavat jõudu
vedrut eelkoormates: mida enam koormatud on kruvi, seda suurem on
punktkeevitusseadme elektroodide jõud.
2- Voo regulaator (ainult rež. PCP) võimaldab aeglustada õlgade sulgemist, vältimaks
elektroodide põrkumisi esemel.
Ōhu voo ja elektroodide laskumise kiiruse suurendamiseks keerake
reguleerimiskruvi vastupäeva (+); õhu voo ja elektroodide laskumise kiiruse
vähendamiseks keerake päripäeva (-).
4.2.5 Surve reguleerimine ja manomeeter (JOON. D4 - ainult rež. PCP)
1- Nupp surve reguleerimiseks;
2- Manomeeter.
4.2.6 Ōhu ja vee kinnitused (Joon. G ja H)
G (1) - Surveõhu vooliku kinnitus (ainult rež. PCP);
G (2) - Kondensaadi filter ja väljalasketoru (ainult rež. PCP);
H (1) - INLET vee kinnitused.
H (2) - OUTLET vee kinnitused

4.3 OHUTUSFUNKTSIOONID JA BLOKEERING

4.3.1 Pealüliti
- Asend "O" avatud lukustatav (vaata peatükk 1).
TÄHELEPANU! Asendis "O" sisemised toitekaabli ühendusklemmid
(L1+L2) on pinges.
- Asend "I" = suletud: punktkeevitusseade saab voolu, aga ei tööta (STAND BY)
kuvar sisselülitatud.
Hädaolukorra funktsioon
Töös punktkeevitusseadmega avatus (asend "I" =>asend "O") tagab selle seiskumise
ohututes tingimustes:
- vool pärsitud;
- liikumise blokeering: väljalaske silinder (kus on);
- automaatne taaskäivitamine pärsitud.
TÄHELEPANU! KOTROLLIDA KORRAPÄRASELT OHUTU SEISKUMISE
FUNKTSIONEERIMIST.
- 94 -
indikaator START: seadme käivitamiseks vajutage Joon. D1-5
salvestab / ei salvesta personaalset programmi;
