Montaje En Cabeza Lado De Banda Con Carril Con Rodillo; Montaje En Cabeza Lado Contrario De Banda Con Carril Con Rodillo - GEZE Slimdrive EMD Instrucciones De Montaje

Montaje
7.7. 1 Aplicación de tipos de palanca con rodillo, dependiendo de la clase de montaje
Clase de montaje
Montaje en cabeza lado de banda DIN a la izquierda
Montaje en cabeza lado contrario
de banda
Montaje de hoja de puerta lado de
banda

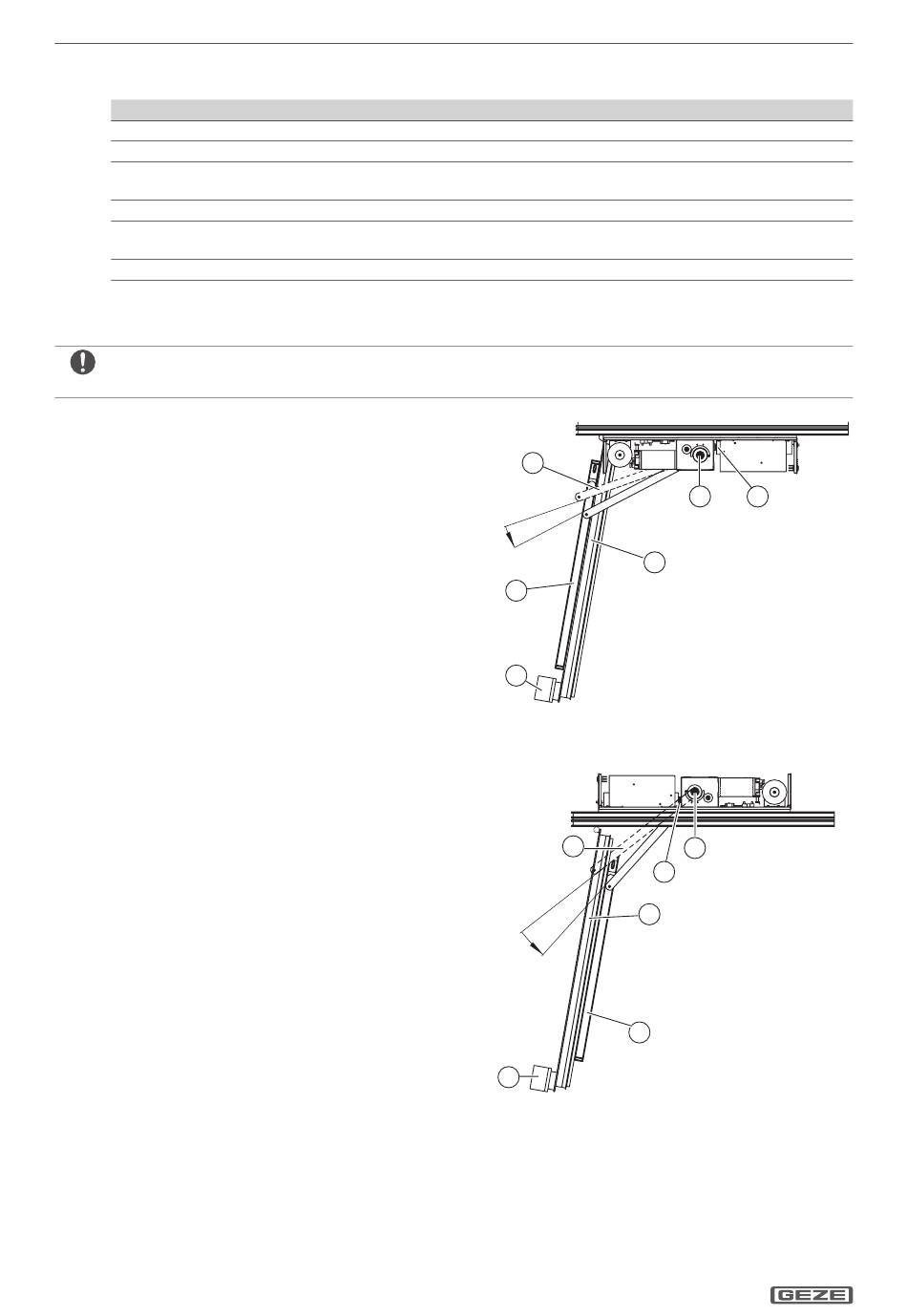

7.7.2 Montaje en cabeza lado de banda con carril con rodillo
Prestar atención al montaje correcto de palanca DIN a la derecha o DIN a la izquierda conforme al pedido.
Ver indicación acuñada en la palanca con rodillo.
Abrir la puerta (4).
X
Poner la palanca (1) como se indica con el
X
trazado a rayas.
Enroscar el tornillo de hexágono interior (2),
X
par de apriete = 12...15 Nm
Tensar y colgar la palanca (1) en el carril con
X
rodillo (5) cerrando al mismo tiempo la puerta.
Montar el tope amortiguador 6.
X
Variar eventualmente la tensión del muelle en
X
la tuerca de agujeros (3).
7.7.3 Montaje en cabeza lado contrario de banda con carril con rodillo
Abrir la puerta (4).
X
Poner la palanca (1) como se indica con el
X
trazado a rayas.
Enroscar el tornillo de hexágono interior (2),
X
par de apriete = 12...15 Nm
Tensar y colgar la palanca (1) en el carril con
X
rodillo (5) cerrando al mismo tiempo la puerta.
Montar el tope amortiguador 6.
X
Variar eventualmente la tensión del muelle en
X
la tuerca de agujeros (3).
20
Lado de montaje
DIN a la derecha
DIN a la izquierda
DIN a la derecha
DIN a la izquierda
DIN a la derecha
5
6
6
Palanca con rodillo
Estándar
Estándar
Hoja de puerta DIN a la izquierda
Hoja de puerta DIN a la derecha
Hoja de puerta DIN a la izquierda
Hoja de puerta DIN a la derecha
1
2
4
1
2
3
4
5
Slimdrive EMD Invers
3
