Slimdrive EMD Invers
9 Configuración

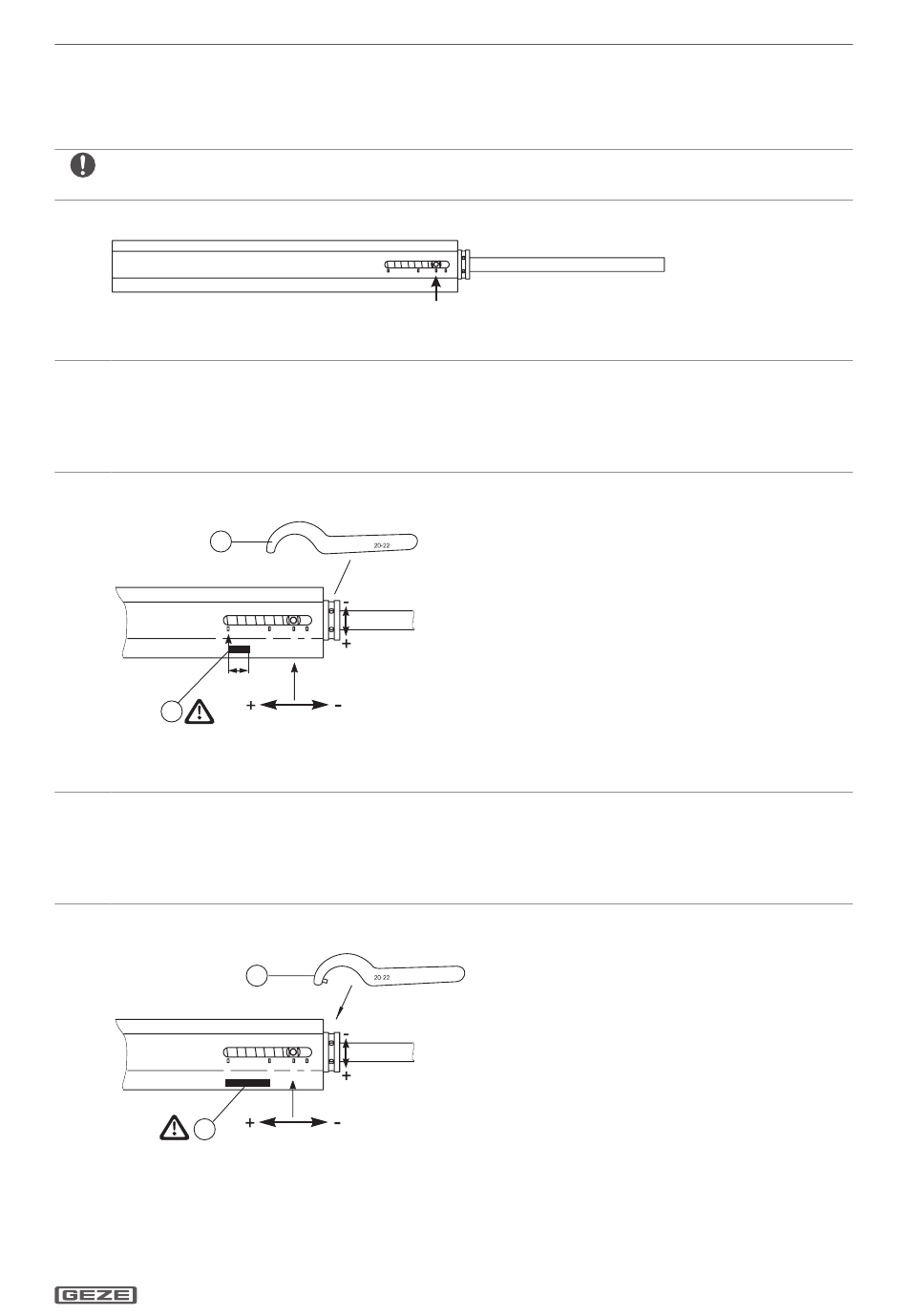

9. 1 Ajuste de la fuerza de apertura
La fuerza de apertura debe ajustarse siempre en el acumulador de energía para todos los modos de servicio.
La asignación depende de la clase de montaje conforme a Cap. 6.3.
9. 1 . 1 Ajuste de fábrica
9. 1 .2 Ajuste de la tensión del muelle para clase de montaje carril con rodillo
¡CuIDADo!
¡Daños al acumulador de energía!
Las zonas (2) entre la raya parcial 3 y 4 (marca en negro) es una zona inadmisible para bandas por dentro en la
clase de montaje "montaje en cabeza lado de banda".
Ajustar el acumulador de energía máximo hasta la marca.
X
Herramienta especial para el ajuste: Llave de tuerca de agujeros tamaño 20–22 mm(1).
1
4
~10
2
9. 1 .3 Ajuste de la tensión del muelle para clase de montaje con varillaje
¡CuIDADo!
¡Daños al accionamiento y a la instalación de la puerta!
La zona (2) por encima de la raya parcial 3 (marca en negro) es una zona inadmisible para la aplicación con varilla-
je y no debe ajustarse.
Ajustar el acumulador de energía máximo hasta la marca.
X
Herramienta especial para el ajuste: Llave de tuerca de agujeros tamaño 20–22 mm (1).
4
2
3 2 1
1
3 2 1
Configuración
23
