Preparación del montaje
6.2.7

Montaje de hoja simple con set de montaje adicional cobertor o con cobertor prolongado

Montar solo componentes homologados.
Cobertor dividido, longitud = mín. 115 mm

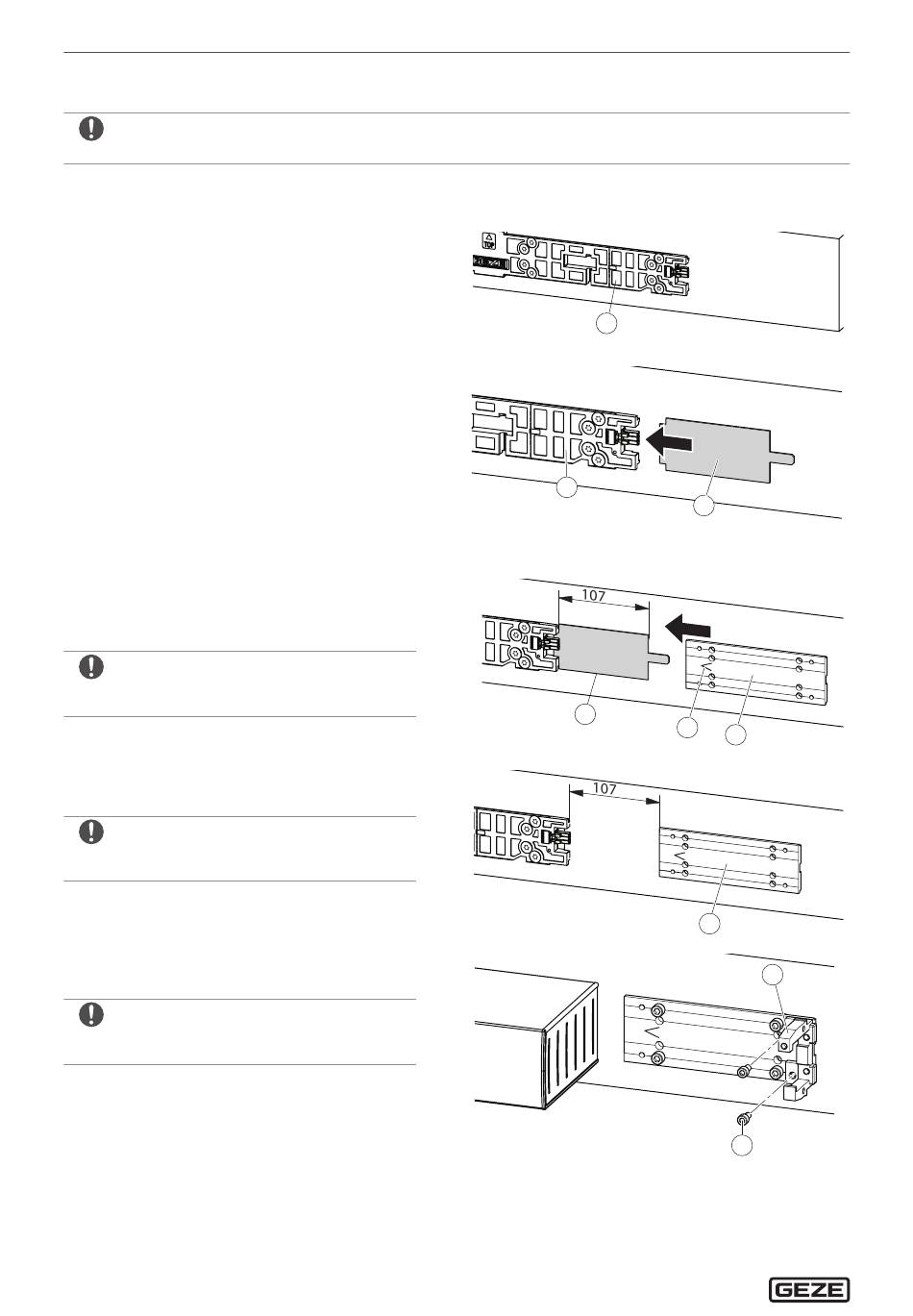

Montar la placa de montaje (1) (ver
X
el capítulo 7.1).
Deslizar la plantilla (2) en la placa
X
de montaje (1).
Orientar la placa base (4) en la plantilla (2),
X
en caso necesario, emplear un nivel de
burbuja o según el contorno de la puerta.
Marcar las posiciones de taladrado.
X
Retirar la plantilla.
X
Si se instala un sensor de humo, la marca en V (3)
deberá señalar en dirección al motor.
Taladrar los orificios y atornillar la placa
X
base (4).
Si la longitud de la placa base es mayor a 500 mm,
estarán preparados taladros de fijación adiciona-
les en el centro de la placa base.
Fijar el soporte de la cubierta (5) con 2 torni-
X
llos cilíndricos M5 × 10 (6).
En caso de que la placa base sea mayor a 500 mm,
está previsto un soporte de cubierta adicional
en el centro.
20
1
1
2
2
3
4
4
Powerturn
5
6
